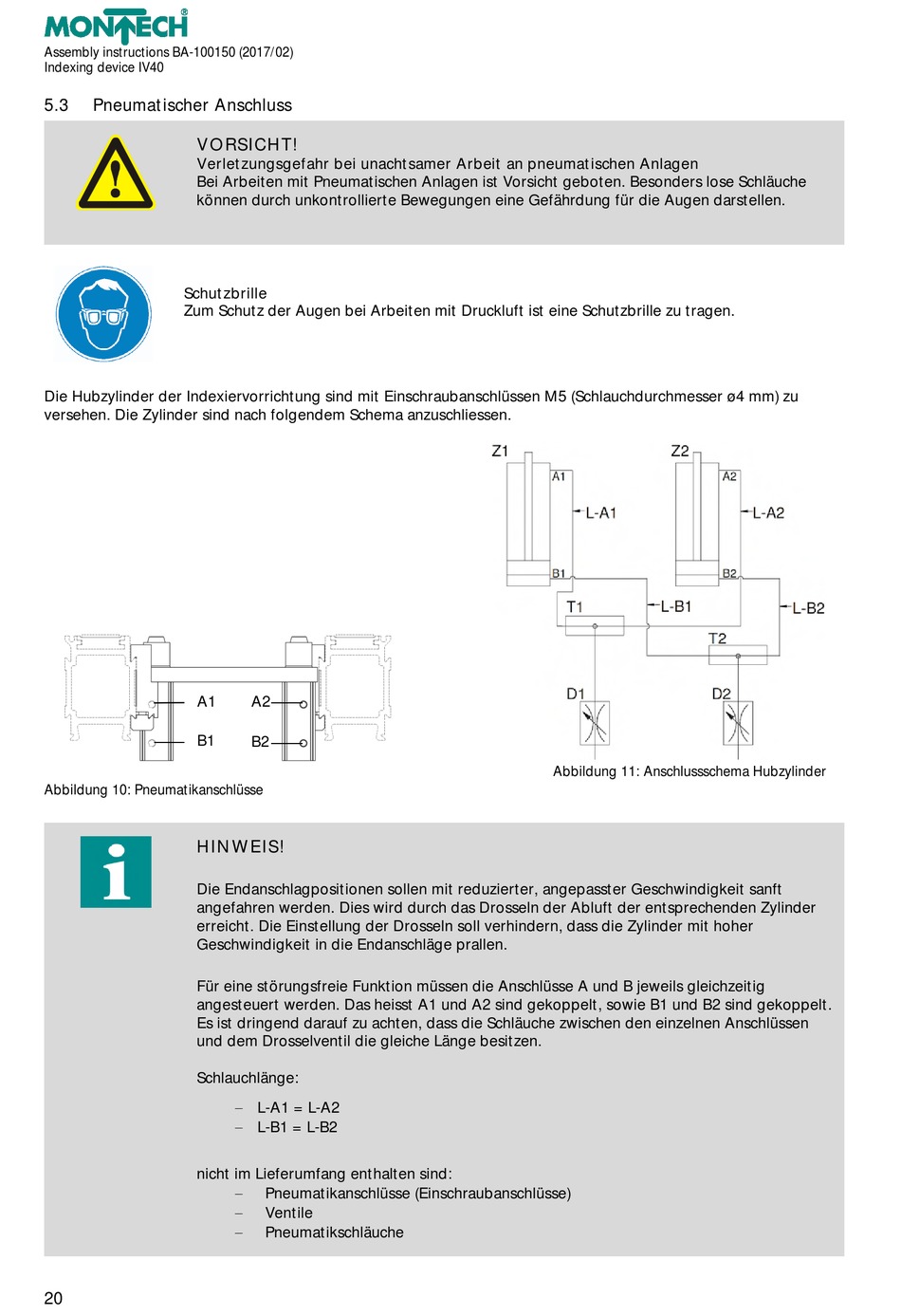

Assembly instructions BA-100150 (2017/02)
Indexing device IV40
5.3
Pneumatischer Anschluss
VORSICHT!
Verletzungsgefahr bei unachtsamer Arbeit an pneumatischen Anlagen
Bei Arbeiten mit Pneumatischen Anlagen ist Vorsicht geboten. Besonders lose Schläuche
können durch unkontrollierte Bewegungen eine Gefährdung für die Augen darstellen.
Schutzbrille
Zum Schutz der Augen bei Arbeiten mit Druckluft ist eine Schutzbrille zu tragen.
Die Hubzylinder der Indexiervorrichtung sind mit Einschraubanschlüssen M5 (Schlauchdurchmesser ø4 mm) zu
versehen. Die Zylinder sind nach folgendem Schema anzuschliessen.
A1
B1
Abbildung 10: Pneumatikanschlüsse
HINWEIS!
Die Endanschlagpositionen sollen mit reduzierter, angepasster Geschwindigkeit sanft
angefahren werden. Dies wird durch das Drosseln der Abluft der entsprechenden Zylinder
erreicht. Die Einstellung der Drosseln soll verhindern, dass die Zylinder mit hoher
Geschwindigkeit in die Endanschläge prallen.
Für eine störungsfreie Funktion müssen die Anschlüsse A und B jeweils gleichzeitig
angesteuert werden. Das heisst A1 und A2 sind gekoppelt, sowie B1 und B2 sind gekoppelt.
Es ist dringend darauf zu achten, dass die Schläuche zwischen den einzelnen Anschlüssen
und dem Drosselventil die gleiche Länge besitzen.
Schlauchlänge:
nicht im Lieferumfang enthalten sind:
20
A2
B2
L-A1 = L-A2
L-B1 = L-B2
Pneumatikanschlüsse (Einschraubanschlüsse)
Ventile
Pneumatikschläuche
Abbildung 11: Anschlussschema Hubzylinder
