Assembly instructions BA-100150 (2017/02)
Indexing device IV40
5.2
Installation
Die Installation der Indexiervorrichtung ist nach folgenden Schritten zu tätigen:
Indexiervorrichtung IV40 von oben zwischen die Chassis des ST40 einfügen
Indexiervorrichtung an gewünschter Position ausrichten
Indexiervorrichtung mit Schrauben Pos. 10 und Klemmbacken Pos. 20 an Schwalbenschwanzführung der
Chassis befestigen
Werkzeug:
Innensechskantschlüssel SW4
Anzugsmoment: 6 Nm
10
20

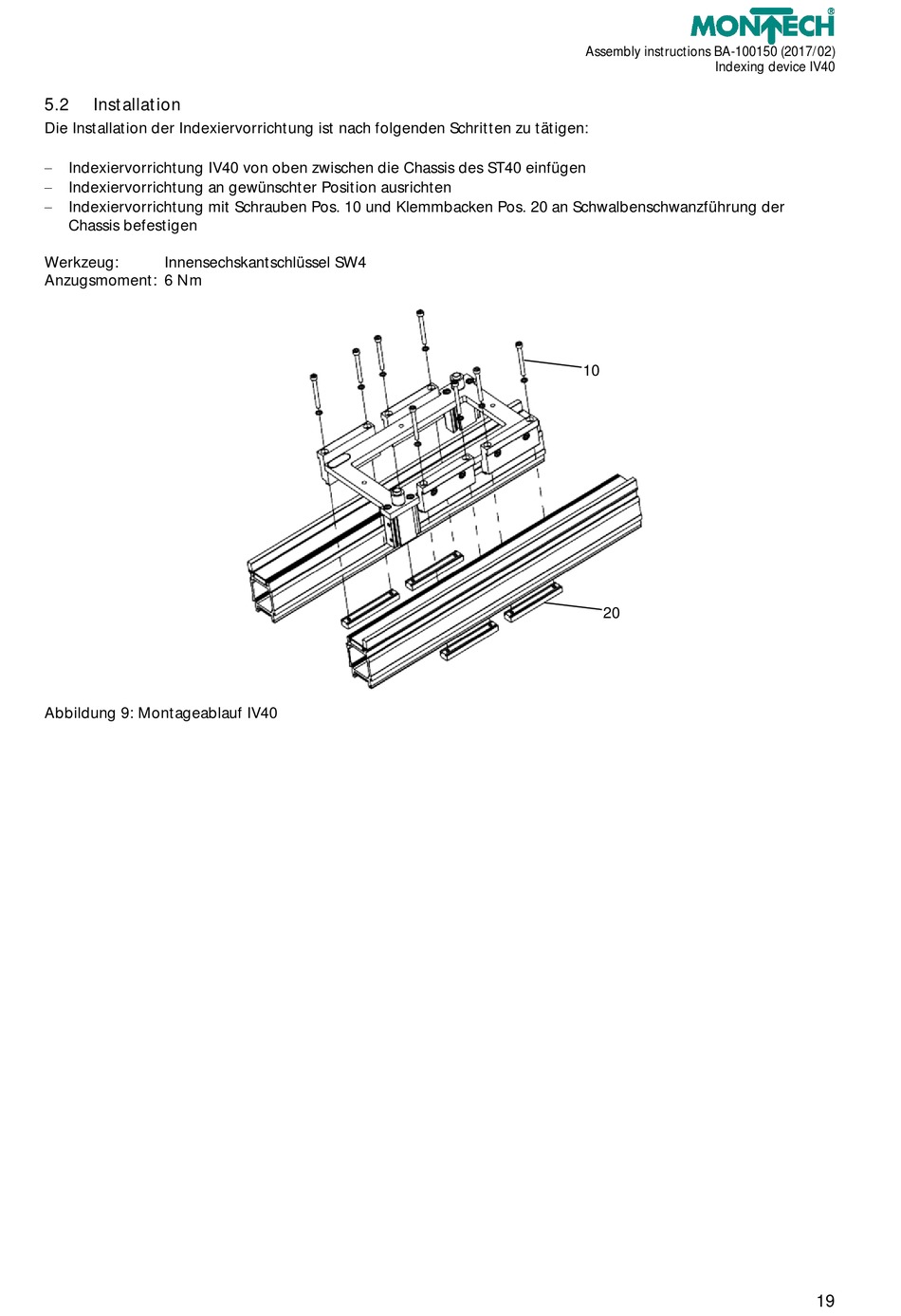

Abbildung 9: Montageablauf IV40
19
