Assembly instructions BA-100150 (2017/02)
Indexing device IV40
4.5
Funktionshinweis
Die Indexiervorrichtung IV 40 positioniert den Werkstückträger in der X-Y-Ebene. In Z-Richtung ist der
Werkstückträger hingegen nicht fixiert. Niederhalter als Zubehör verhindern das Abheben von der Förderstrecke.
Sie ist für Arbeitsvorgänge geeignet, welche keine hohen Anforderungen an die Positioniergenauigkeit stellt,
sowie keine Kräfte auf den Werkstückträger ausübt.
Vor der Indexiervorrichtung IV 40 ist ein Vereinzeler zu montieren, damit keine Kollision in der Station verursacht
wird
1)
. Damit der Werkstückträger über der Indexiervorrichtung positioniert wird, ist ein Stopper mit
Anmeldesensor zu montieren. Der Werkstückträger liegt weiterhin auf dem Zugkörper (Zahnriemen) auf. Falls der
Bandantrieb nicht gestoppt wird können sich Vibrationen auf den Werkstückträger übertragen.
Die Indexiervorrichtung IV 40 lässt sich an beliebiger Position im Förderband montieren. Dies ist auch nachträglich
möglich.

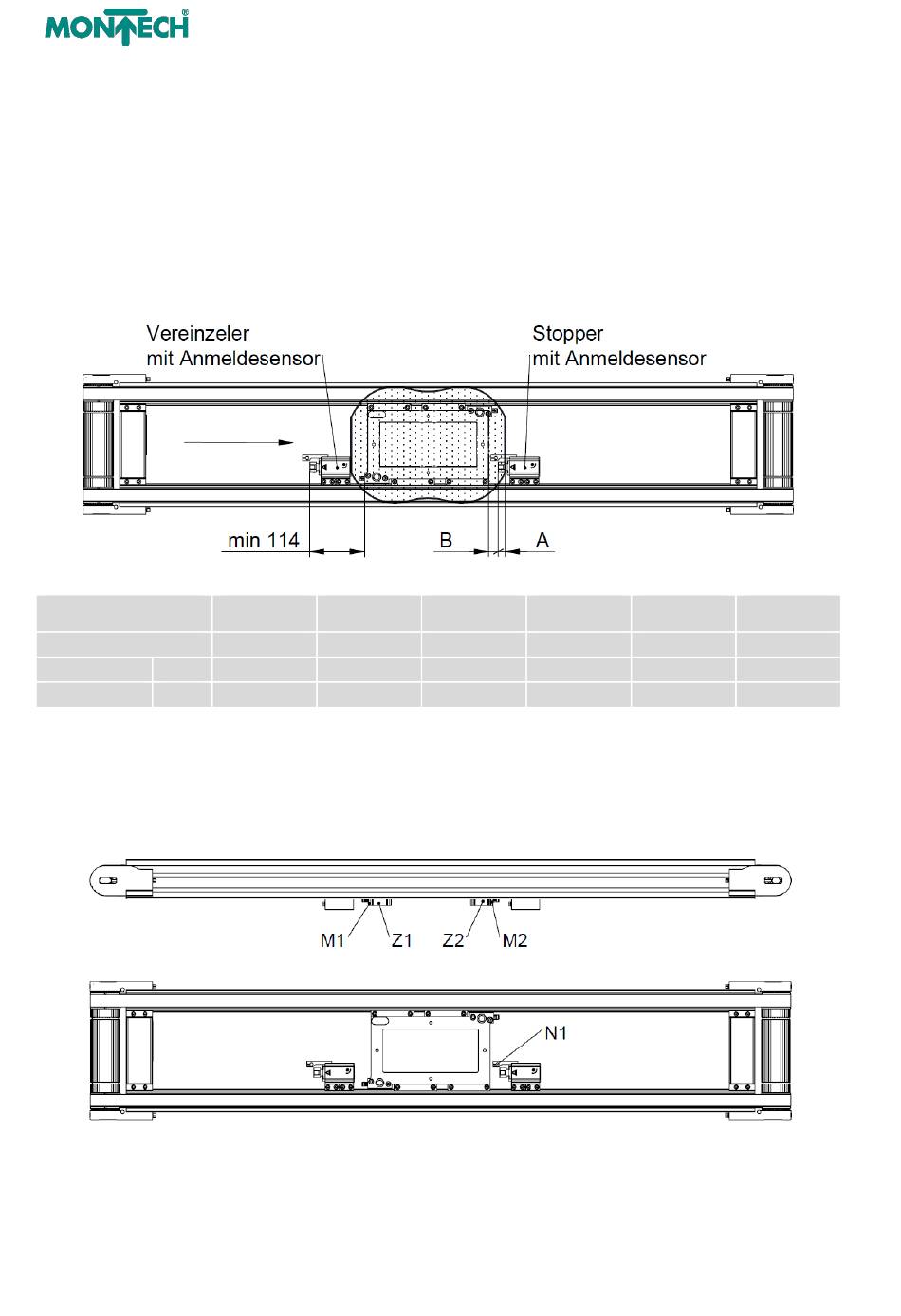

Abbildung 5: Funktionshinweis
Typ
Artikel Nr.
A
[mm]
B
[mm]
1)
sind mehrere Stationen in Serie angeordnet ohne Zwischenraum von mindestens einer Werkstücklänge, kann auf
den Stopper vor der Station verzichtet werden. Jedoch ist anstelle eines Stoppers in der IV40 ein Vereinzeler
einzusetzen.
4.6
Funktionsablauf
Abbildung 6: Komponentenanordnung
M1:
Sensor Hubzylinder Z1
M2:
Sensor Hubzylinder Z2
N1:
Näherungsschalter Vereinzeler (Anwesenheit WT in IV40)
Z1:
Hubzylinder Indexiervorrichtung
Z2:
Hubzylinder Indexiervorrichtung
16
IV40-
IV40-
200x200
200x240
65338
65341
7
7
20
20
IV40-
IV40-
240x240
240x320
65349
65347
7
14
27.5
20.5
IV40-
IV40-
320x320
320x480
65345
65343
14
14
20.5
20.5
