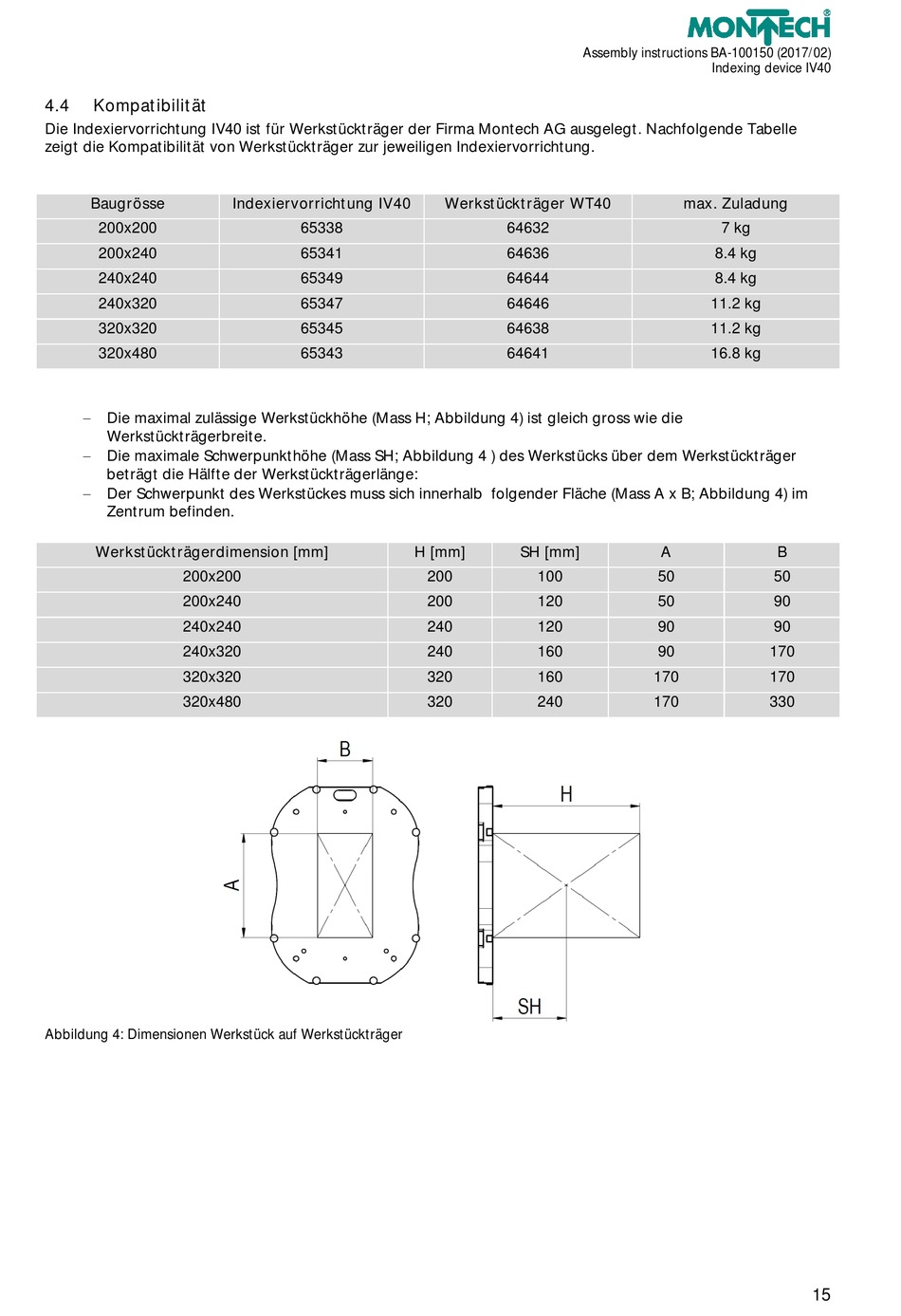

4.4
Kompatibilität
Die Indexiervorrichtung IV40 ist für Werkstückträger der Firma Montech AG ausgelegt. Nachfolgende Tabelle
zeigt die Kompatibilität von Werkstückträger zur jeweiligen Indexiervorrichtung.
Baugrösse
200x200
200x240
240x240
240x320
320x320
320x480
Die maximal zulässige Werkstückhöhe (Mass H; Abbildung 4) ist gleich gross wie die
Werkstückträgerbreite.
Die maximale Schwerpunkthöhe (Mass SH; Abbildung 4 ) des Werkstücks über dem Werkstückträger
beträgt die Hälfte der Werkstückträgerlänge:
Der Schwerpunkt des Werkstückes muss sich innerhalb folgender Fläche (Mass A x B; Abbildung 4) im
Zentrum befinden.
Werkstückträgerdimension [mm]
200x200
200x240
240x240
240x320
320x320
320x480
Abbildung 4: Dimensionen Werkstück auf Werkstückträger
Indexiervorrichtung IV40
65338
65341
65349
65347
65345
65343
Assembly instructions BA-100150 (2017/02)
Werkstückträger WT40
64632
64636
64644
64646
64638
64641
H [mm]
SH [mm]
200
100
200
120
240
120
240
160
320
160
320
240
Indexing device IV40
max. Zuladung
7 kg
8.4 kg
8.4 kg
11.2 kg
11.2 kg
16.8 kg
A
B
50
50
50
90
90
90
90
170
170
170
170
330
15
