ADVERTENCIAS IMPORTANTES
V2 se reserva el derecho de aportar eventuales
modificaciones al producto sin previo aviso; ademmás, no se
hace responsable de danos a personas o cosas debidos a un
uso improprio o a una instalación errónea.
• Dicho manual es destinado exclusivamente a técnicos
calificados en las installacione de automatismos.
• Ninguna de las informacciones contenidas en dicho manual
puede ser de utilidad para el usuario final.
• Cualquiera operacion de manutencion y programacion tendrà
que ser hecha para técnicos calificados en las installacione de
automatismos.
• El instalador debe proveer la instalación de un dispositivo (ej.
interruptor magnetotérmico) que asegure el seccionamiento
omnipolar del aparato de la red de alimentación. La normativa
requiere una separación de los contactos de almenos 3 mm en
cada polo (EN 60335-1).
• Una vez efectuada la conexión a los bornes, es necesario
colocar unas bridas a los cables de tensión de red y a los de las
conexiones de las partes externas (accesorios) respetivamente,
en proximidad de la regleta. De esta forma, se evita, en el caso
de una desconexión accidental de un cable, que las partes
con tensión de red entren en contacto con las partes en baja
tensión de seguridad.
• Para la conexión de tubos rígidos o flexibles y pasacables,
utilizar manguitos conformes al grado de protección IP55 como
la caja de plástico que contiene la placa.
• Incluso la instalación eléctrica antes de la automatización
debe responder a las vigentes normativas y estar realizada
correctamente.
El sensor MISTRAL observa la velocidad del viento
y transmite el parámetro vía cable a las centralitas
conectadas. Para instalar MISTRAL lea atentamente las
instrucciones siguientes.
CARACTERÍSTICAS TÉCNICAS
Tensión máxima aplicable: 230 V ~ 50Hz (to GND)
Potencia absorbida: 3,5 W
Protección: IP44
Temperatura de funcionamiento: -20 ÷ +60 °C
INSTALACIÓN
ATENCIÓN: para el funcionamiento correcto, se recuerda que el
sensor debe ser colocado en la proximidad de la cortina a proteger
y en una zona expuesta a la acción del viento y del sol.
El brazo articulado debe estar paralelo al suelo y con las
paletas dirigidas hacia abajo (Fig. 3)
1. Retire la cubierta (Fig. 1)
2. Fije el dispositivo sobre la pared utilizando los tacos
proporcionados (Fig. 1)
3. Coloque el brazo articulado debe en posición horizontal con las
paletas dirigidas hacia abajo (Fig. 3)
ATENCIÓN: Si el brazo articulado no está en posición
perfectamente horizontal podrán presentarse algunos problemas
en la medición de la velocidad del viento.
4. Apriete el tornillo V1 (Fig. 3) hasta que bloquee el movimiento
del brazo
CONEXIONES ELÉCTRICAS
1. Conectar el borne L del anemómetro a la fase de la centralita
(sección 1 mm - 300/500V).
2
2. Conectar el terminal OUT del anemómetro a la entrada del
sensor de la centralita (sección 1 mm
ATENCIÓN: El sensor puede pilotar una máximo de cuatro
dispositivos.
3. Detenga el cable con el correspondiente prensaestopas.
4. Cierre la cubierta.
2 - ELIMINACIÓN
Al igual que para las operaciones de instalación, al final de la vida
útil de este producto, las operaciones de desguace también deben
ser llevadas a cabo por personal cualificado.
Este producto está formado por diversos tipos de materiales:
algunos de ellos se pueden reciclar, pero otros deben eliminarse.
Infórmese acerca de los sistemas de reciclaje o eliminación
previstos por los reglamentos vigentes en su territorio para esta
categoría de producto.
¡Atención! – Algunos componentes del producto pueden
contener sustancias con taminantes o peligrosas que, si se liberan
al medio ambiente, podrían tener efectos nocivos sobre el medio
ambiente y sobre la salud de las personas.

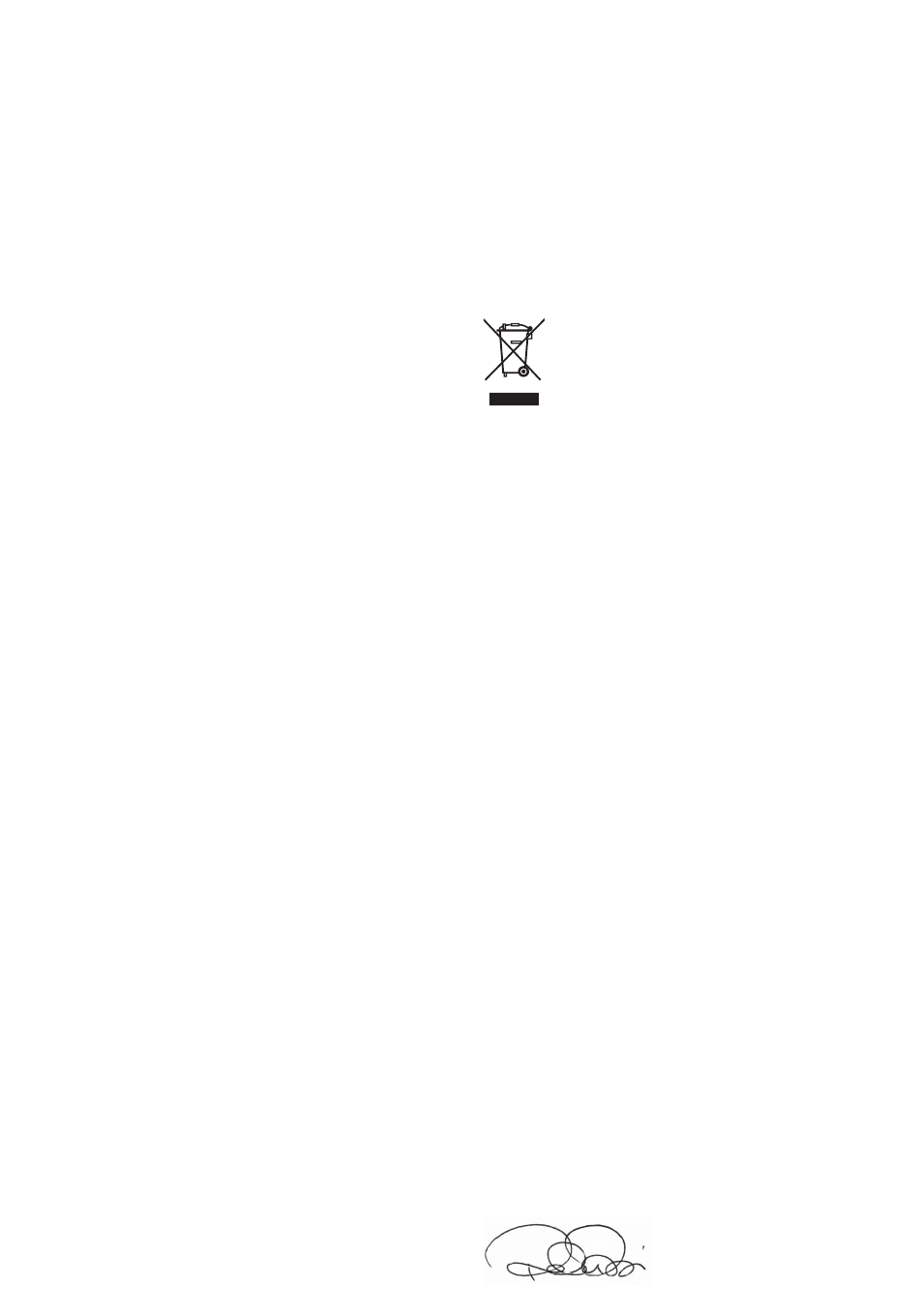

Como indica el símbolo de al lado, se prohíbe desechar este
producto junto con los residuos domésticos. Así pues, lleve a cabo
la separación de los residuos según los métodos previstos por los
reglamentos vigentes en su territorio, o entregue el producto al
vendedor cuando adquiera uno nuevo equivalente.
¡Atención! – los reglamentos vigentes a nivel local pueden
prever graves sanciones en caso de eliminación incorrecta de este
producto.
DECLARACIÓN UE DE CONFORMIDAD
El fabricante V2 S.p.A., con sede en Corso Principi di Piemonte 65,
12035, Racconigi (CN), Italia
Declara que los productos: MISTRAL
Cumplir con los requisitos esenciales establecidos por las
siguientes directivas:
• 2014/30/EU (Directiva EMC)
• 2014/35/EU (Directiva de baja tensión)
• Directiva RoHS-3 2015/863/EU
Racconigi, 01/03/2023
El representante legal de V2 SPA
Roberto Rossi
2 - 300/500V).
