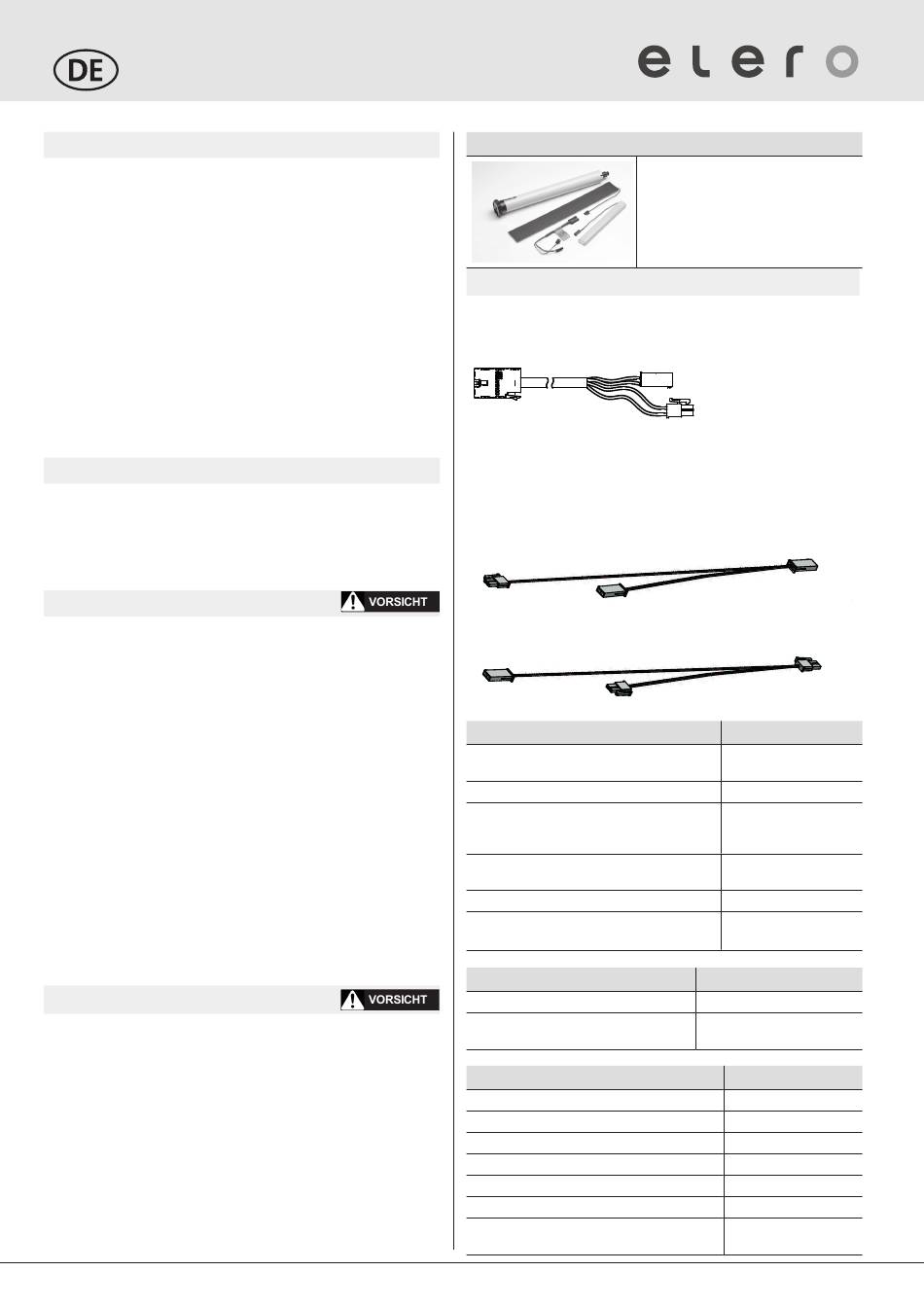

elero Solar-Bundle DC Montageanleitung

Solar-Bundle DC
Montageanleitung
Allgemeines
• Anwendung: Vom Netzstrom unabhängiges Antriebs­
system für Rollladen und Innenrollo. Betrieb mit
Solarenergie, betriebsbereit vorgeladen
• Stromversorgung: Gleichstrom 12 V aus Akkupack
• Keine Verkabelung notwendig an Stromnetz oder
Steuergerät
• Endabschaltung: Elektronisch mit Softabschaltung
• Geräuschlose Softbremse
• Besonderheit: Abschaltung bei Hinderniserkennung,
Frostschutzfunktion, 2 Zwischenpositionen frei definierbar
• Endlagen über elero Handsender einstellbar
• Wellengröße: ab 50 mm Ø
Standard-Lieferumfang
• Antrieb RolSolar M­868 DC, Solarpanel, Akkupack,
Anschluss kabel 0,27 m mit verpolungssicheren Steck­
verbindern, Montage anleitung
Zubehör und Komponenten
• Optional: Ladegerät für separates Laden des Akkupacks,
Solarpanel, Akkupack, Y­Kabel Typ A bzw. B.
Erforderlich: Adapterset, Motorlager, Funksender
Bestimmungsgemäße Verwendung
Der Akkupack wurde zur Verwendung mit dem Antrieb RolSo­
lar M­868 DC entwickelt, um die durch das Solarpanel umge­
wandelte Energie zu speichern und den Antrieb zu betreiben.
Ein Umbauen oder sonstiges Verändern des Gesamtsystems
ist nicht erlaubt. Verhalten Sie sich im Umgang mit dem Ge­
samtsystem, insbesondere jedoch mit dem Akkupack, ent­
sprechend umsichtig und vorsichtig.
Sicherheitsinstruktionen
Die allgemeinen Sicherheitshinweise beim Gebrauch ein­
schließlich Installation von Antrieben für Rollladen, Markisen,
textilen Sonnenschutz und Jalousien finden Sie auf dem
jedem Antrieb beiliegenden Faltblatt „Instruktionen zur Sicher­
heit". Lesen Sie bitte die allgemeinen Sicherheitsinstruktionen
und diese Installationsananleitung aufmerksam durch, denn
die Vorgehensweise im Einklang mit dieser Anleitung ist
Voraussetzung für die richtige Benutzung des Produkts. Bei
unqualifiziertem Eingreifen oder Nichtbeachtung der Warn­
hinweise können Körperverletzungen oder Sachschäden
entstehen.
Alle Arbeiten am Gerät dürfen nur von einer qualifizierten und
zugelassenen Elektrofachkraft ausgeführt werden. Jeweilige
Landesvorschriften sind zu beachten.
Die Abbildungen dienen nur zur Illustration. Die Abbildungen
können in unwesentlichen Details von Ihrem Produkt abwei­
chen, diese sind nur als eine allgemeine Information zu ver­
stehen.
elero GmbH arbeitet ständig an der Weiterentwicklung aller
Produkte. Jederzeit sind deshalb Änderungen des Lieferum­
fangs in Form, Ausstattung und Technik möglich. Die aufge­
führten Informationen entsprechen dem Informations stand
zum Zeitpunkt des Redaktionsschlusses.
Aus den technischen Angaben, Abbildungen und Informati­
onen dieser Anleitung können keine Ansprüche hergeleitet
werden.
Akkupack
Nichtbeachtung folgender Vorschriften kann zu Feuer oder
Explosion des Akkupacks führen.
• Verwenden Sie den Akkupack ausschließlich für die dafür
vorgesehene Anwendung.
• Akkupack vor Hitze schützen.
• Akkupack vor Wasser schützen.
• Heruntergefallene oder beschädigte Akkupacks nicht laden
oder verwenden.
• Plus- und Minuspol des Akkupacks nicht mit metallischen
Gegenständen verbinden.
• Nur unter Aufsicht mit dem als Zubehör erhätlichen Netz-/
Ladegerät laden.
• Öffnen Sie nicht das Gehäuse des Akkupacks und nehmen
Sie keine Veränderungen an dem Akkupack vor.
Der Akkupack verliert nach längerem Betrieb oder häufigem
Entladen seine Leistungsfähigkeit.
Nachladen mit separat lieferbarem Netz-/Ladegerät möglich.
1
A
B
C
D
E
F
1
Einzelkomponenten Solar-Bundle DC
2 3
Anschlusskabel 0,27 m (23 395.6301)
Verbindung vom Antrieb RolSolar zur Stromversorgung (Akku­
pack und Solarpanel bzw. Netz­/Ladegerät) mit Kabelfahne
und Hinweis DC.
①
① MinPlug zum Antrieb
② Kupplung (Steckbuchse) zum Solarpanel
③ Stecker zur Stromversorgung (Akkupack / Netz­/Ladegerät)
Y-Kabel Typ A (13 710.6801)
Zum gleichzeitigen Anschluss von Akkupack und Netz­/Lade­
gerät bzw. von 2 Solarpanels
Y-Kabel Typ B (13 710.6901)
Zum gleichzeitigen Anschluss von 2 Akkupacks
Lieferumfang
Antrieb RolSolar M­868 DC oder
Antrieb RolSolar/D+ M­868 DC
Anschlußkabel 0,27 m
Akkupack 12 V kurze Ausführung
mit 2 Halteklammern oder
Akkupack 12 V lange Ausführung
Solarpanel mit 2 Befestigungslöchern oder
Solarpanel mit Klebestreifen
Montageanleitung Solar­Bundle DC
2
3
Montageanleitung RolSolar M­868 DC oder
Montageanleitung RolSolar/D+ M­868 DC
Erforderliches Zubehör
Adapterset und Motorlager
Funksender (MonoTec­868, QuinTec­
868, MonoCom, VarioCom)
Erweiterungszubehör
Solarpanel (identisch zu Lieferumfang)
Y­Kabel Typ A
Wandhalter für Solarpanel mit Bef.­löchern
Akkupack (identisch zu Lieferumfang)
Y­Kabel Typ B
Netz­/Ladegerät mit Molexstecker
Verlängerungskabel 0,45 m bzw. 1,20 m
(zwischen Akkupack und Solarpanel)
4 5
Antrieb RolSolar(/D+) M­868 DC
Solarpanel
Anschlusskabel
Akkupack
②
③
Artikel­Nummer
je nach Bundle
Gratfrei
burr-free
G G e e m m ä ä ß ß R R o o H H S S - - R R i i c c h h t t l l i i n n i i e e 2 2 0 0 1 1 1 1 / / 6 6 5 5 E E G G / / a a c c c c o o r r d d i i n n g g t t o o R R o o H H S S d d
23 395.6301
- -
- -
13 710.4802
- -
16 307.1001 /
- -
13 710.3802 - -
- -
13 124.7001 / - -
- -
13 125.1901
- -
Index: Reg. Nr Kurzbeschreibung / Short Comment:
13 207.0001
4 5
13 825.0001 /
13 825 0501
Artikel­Nummer
je nach Antriebskopf
28 650.0002, 28 655.0002,
28 405.0002, 28 445.0002
Artikel­Nummer
13 710.6801
13 125.1201
13 710.6901
13 710.6701
23 618.2001 /
23 618.2101
132070001_DE_0520
