Hinweise zur IR Messung
1. Der zu messende Gegenstand muss größer als der Messfleck des Lasers sein. Dieser kann
mithilfe des Messfeld-Diagramms ermittelt werden (seitlich des Messgeräts sowie innerhalb
dieses Handbuches abgedruckt).
2. Reinigen Sie vor der Messung die Oberfläche des Gegenstandes von Frost, Öl, Schmutz, ...
etc.
3. Falls die Oberfläche eines Gegenstandes sehr reflektierend ist, tragen Sie vor der Messung
Klebeband oder dünne schwarze Farbe auf die Oberfläche auf. Warten Sie einen Moment ab,
bis sich das Band oder die Farbe an die Temperatur der zu messenden Oberfläche anpasst hat.
4. Messungen durch transparente Oberfläche wie z.B. Glas können fehlerhaft sein.
5. Dampf, Staub, Rauch, etc. können das Messergebnis verzerren.
6. Das Messgerät gleicht automatisch Abweichungen zur Raumtemperatur aus. Es kann jedoch
bis zu 30 Minuten dauern, bis sich das Gerät an extreme Temperaturunterschiede angepasst
hat.
7. Zur Lokalisierung der heißesten Stelle eines Objekts, visieren Sie zunächst einen Punkt
außerhalb des Messbereichs an; scannen Sie dann den Bereich quer ab (in Zick-zack-
Bewegungen) bis der heißeste Punkt gefunden ist.

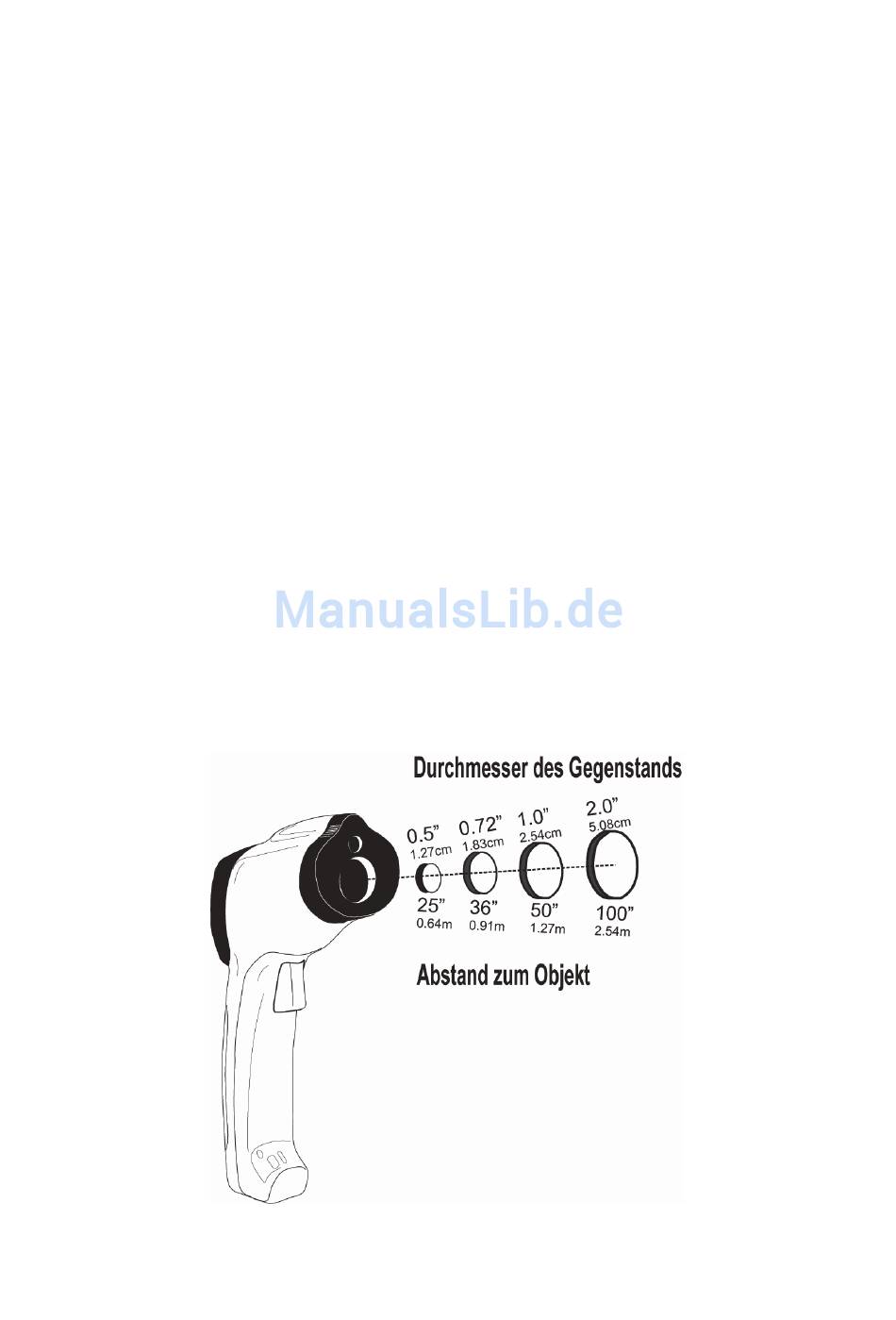

Messfeld
Das Messfeld des Geräts beträgt 50:1. Ist das Messgerät beispielsweiset 50cm vom Objekt
(Messpunkt) entfernt, so muss der Durchmesser des Objektes mindestens 1cm betragen. Andere
Entfernungen sind dem Messfeld-Diagramm zu entnehmen. Achten Sie darauf, dass die Messung
in der Regel so nah wie möglich am zu messenden Gegenstand vorgenommen werden sollte. Das
Gerät ist in der Lage, aus größeren Entfernungen eine Messung durchzuführen; jedoch kann das
Messergebnis von äußeren Lichtquellen beeinflusst werden. Zusätzlich kann der Durchmesser des
Messflecks einen Bereich umfassen, der größer ist als das zu messende Objekt; so werden auch
Bereiche in die Messung integriert, welche ursprünglich gar nicht gemessen werden sollten.
