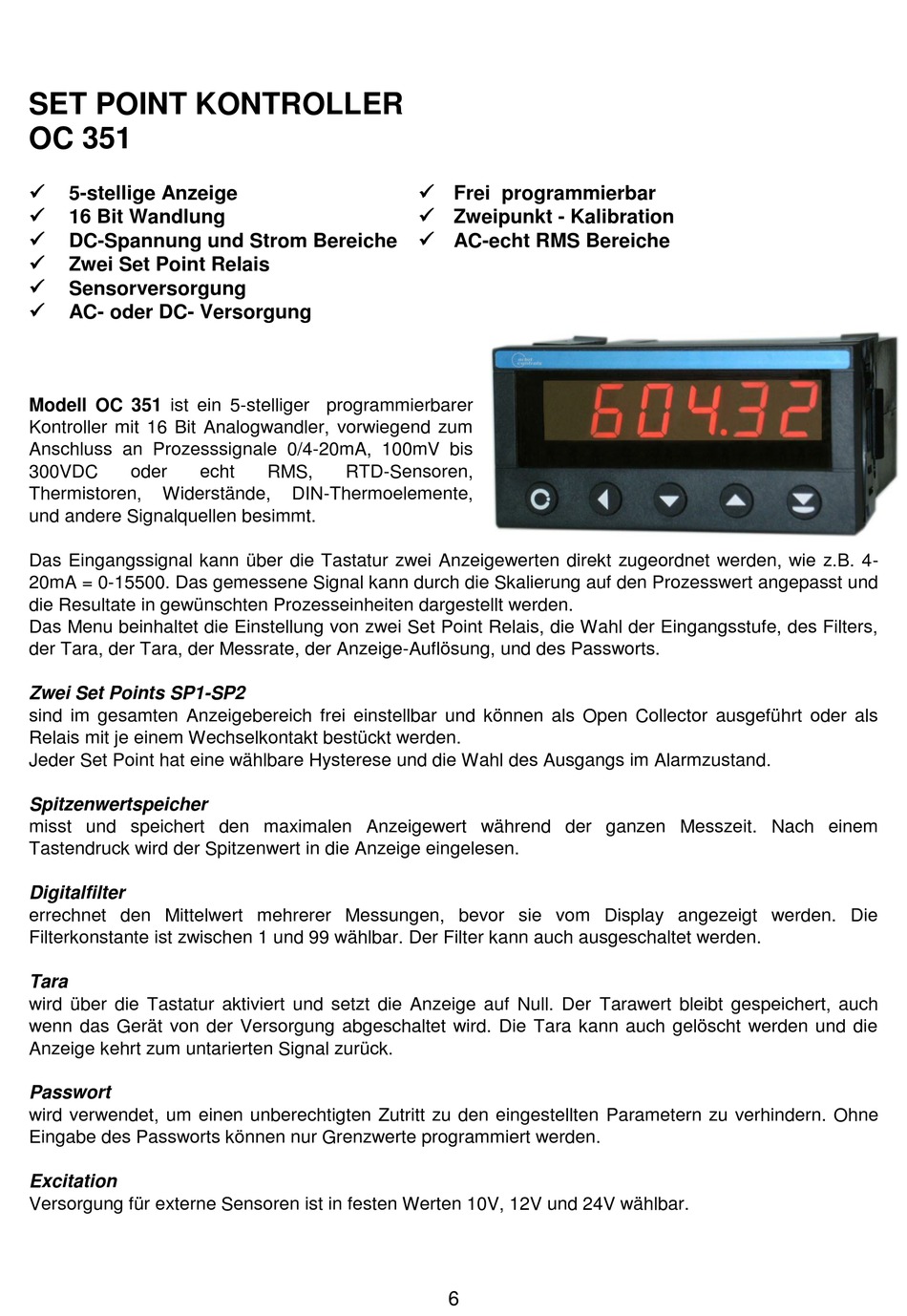

SET POINT KONTROLLER
OC 351
5-stellige Anzeige
16 Bit Wandlung
DC-Spannung und Strom Bereiche
Zwei Set Point Relais
Sensorversorgung
AC- oder DC- Versorgung
Modell OC 351 ist ein 5-stelliger programmierbarer
Kontroller mit 16 Bit Analogwandler, vorwiegend zum
Anschluss an Prozesssignale 0/4-20mA, 100mV bis
300VDC
oder
echt
Thermistoren,
Widerstände,
und andere Signalquellen besimmt.
Das Eingangssignal kann über die Tastatur zwei Anzeigewerten direkt zugeordnet werden, wie z.B. 4-
20mA = 0-15500. Das gemessene Signal kann durch die Skalierung auf den Prozesswert angepasst und
die Resultate in gewünschten Prozesseinheiten dargestellt werden.
Das Menu beinhaltet die Einstellung von zwei Set Point Relais, die Wahl der Eingangsstufe, des Filters,
der Tara, der Tara, der Messrate, der Anzeige-Auflösung, und des Passworts.
Zwei Set Points SP1-SP2
sind im gesamten Anzeigebereich frei einstellbar und können als Open Collector ausgeführt oder als
Relais mit je einem Wechselkontakt bestückt werden.
Jeder Set Point hat eine wählbare Hysterese und die Wahl des Ausgangs im Alarmzustand.
Spitzenwertspeicher
misst und speichert den maximalen Anzeigewert während der ganzen Messzeit. Nach einem
Tastendruck wird der Spitzenwert in die Anzeige eingelesen.
Digitalfilter
errechnet den Mittelwert mehrerer Messungen, bevor sie vom Display angezeigt werden. Die
Filterkonstante ist zwischen 1 und 99 wählbar. Der Filter kann auch ausgeschaltet werden.
Tara
wird über die Tastatur aktiviert und setzt die Anzeige auf Null. Der Tarawert bleibt gespeichert, auch
wenn das Gerät von der Versorgung abgeschaltet wird. Die Tara kann auch gelöscht werden und die
Anzeige kehrt zum untarierten Signal zurück.
Passwort
wird verwendet, um einen unberechtigten Zutritt zu den eingestellten Parametern zu verhindern. Ohne
Eingabe des Passworts können nur Grenzwerte programmiert werden.
Excitation
Versorgung für externe Sensoren ist in festen Werten 10V, 12V und 24V wählbar.
Frei programmierbar
Zweipunkt - Kalibration
AC-echt RMS Bereiche
RMS,
RTD-Sensoren,
DIN-Thermoelemente,
6
