- Seite 1 KFZ-Batterieladegerät mit LC-Display ® CAR XTRAS MD 15526 KUNDENSERVICE 01805 - 633 633 www.medion.de ART.-NR.: 9582 09/25/17 ORIGINALBETRIEBSANLEITUNG 29095827 05/10/2017 9582...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ....................4 Zu dieser Anleitung ..................4 2.1. In dieser Anleitung verwendete Symbole und Signalwörter ....4 Bestimmungsgemäßer Gebrauch .............. 5 Sicherheitshinweise ..................6 4.1. Störungen ........................7 4.2. Explosionsgefahr! ....................8 4.3. Explosions- und Brandgefahr! ................8 4.4. -
Seite 3: Lieferumfang
1. Lieferumfang Entfernen Sie sämtliches Verpackungsmaterial. ACHTUNG! Erstickungsgefahr! Halten Sie Verpackungsbeutel und –folien von Babys und Kleinkindern fern. Vergewissern Sie sich nach dem Auspacken, dass folgende Teile mitgeliefert wurden: − Ladegerät mit 2 Schnellkontakt-Anschlussklemmen (1 rot, 1 schwarz) − Bedienungsanleitung und Garantieunterlagen 2. -
Seite 4: Bestimmungsgemäßer Gebrauch
HINWEIS! Weiterführende Information für den Gebrauch des Geräts. HINWEIS! Hinweise in der Bedienungsanleitung beachten! Aufzählungspunkt / Information über Ereignisse während der Bedie- • nung Auszuführende Handlungsanweisung Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien. - Seite 5 Elektrolyt-Lösung oder -Gel sowie AGM-Batterien geeignet: − 6 V: Kapazität von 1,2 Ah bis 14 Ah; − 12 V: Kapazität von 1,2 Ah bis 120 Ah; Außerdem können Sie tiefenentladene 12 V-Batterien regenerie- ren (Wiederbelebungsmodus). Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Verwenden Sie das Ladegerät ausschließlich zum Laden der in dieser Anleitung angegebenen Batterietypen.
-
Seite 6: Sicherheitshinweise
4. Sicherheitshinweise Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerk- sam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. Bewahren Sie die Bedienungsanlei- tung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anlei- tung aus. -
Seite 7: Störungen
Es darf kein direktes, starkes Sonnenlicht für längere Zeit auf das Gerät fallen. 4.1. Störungen Ziehen Sie bei Beschädigungen des Netzkabels, des Ladege- räts oder der Anschlusskabel sofort den Netzstecker aus der Steckdose. Versuchen Sie auf keinen Fall, das Gerät selber zu öffnen und/ oder zu reparieren. -
Seite 8: Schutzartdefinition
(Batterien) mit Elektrolyt-Lösung oder -Gel bzw. AGM-Batterien. Stellen Sie bei einer fest im Fahrzeug montierten Batterie si- cher, dass das Fahrzeug außer Betrieb ist und sich im geschütz- ten Stillstand befindet! Schalten Sie die Zündung aus und brin- gen Sie das Fahrzeug in Parkposition, z. B. mit angezogener Feststellbremse (Pkw) oder festgemachtem Seil (Boot)! ... -
Seite 9: Umgang Mit Wiederaufladbaren Batterien
4.6. Umgang mit wiederaufl adbaren Batterien Verwenden Sie das Ladegerät nicht zum Auflade- und Erhal- tungsvorgang von nicht wiederaufladbaren Batterien. Verwenden Sie keine eingefrorenen wiederaufladbaren Batterien! Verwenden Sie keine beschädigten oder korrodierten wieder- aufladbaren Batterien. Niemals wiederaufladbare Zellen oder Batterien auseinander nehmen, öffnen oder zerkleinern. - Seite 10 ist sicherzustellen. Bewahren Sie Zellen und Batterie außerhalb der Reichweite von Kindern auf. Verwenden Sie das Ladegerät nur für wiederaufladbare 6 V- oder 12 V-Blei-Batterien mit Elektrolyt-Lösung oder -Gel sowie -AGM-Batterien. Bewahren Sie auch die technische Dokumentation der zu la- denden Batterien zusammen mit dieser Bedienungsanleitung für späteres Nachschlagen auf.
-
Seite 11: Über Dieses Gerät

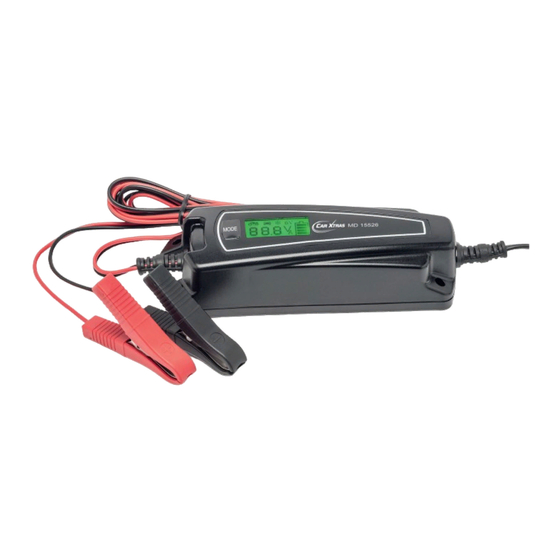

5. Über dieses Gerät 88.88 Befestigungslöcher Taste M O D E Display Netzkabel mit Netzstecker Lademodus 1 aktiv Lademodus 4 aktiv Lademodus 3 aktiv Lademodus 2 aktiv Ladeanzeige Wenn das Batteriesymbol blinkt, wird die Batterie geladen. Wenn das Batteriesymbol dauerhaft leuchtet, ist die Batterie voll geladen und das Gerät springt auf Erhaltungsladung um. -
Seite 12: Bedienung
6. Bedienung 6.1. Statusanzeigen Beim Betrieb können folgende Anzeigen aufleuchten: Modus Modus 1: Ladevorgang für 6 V-Batterie Empf. Akkukapazität 1,2–14 Ah, 1 A Ladestrom Modus 2: Ladevorgang für 12 V-Motorradbatterie oder 12 V-Autobatterie Empf. Akkukapazität 1,2–120 Ah, 1 A Ladestrom Modus 3: Schnellladevorgang 12 V-Autobatterie Empf. -
Seite 13: Beschreibung Des Ladezyklus
6.2. Beschreibung des Ladezyklus Schritt Batte- Kons- Batte- Konstant- Erhal- riespan- tantspan- riespan- Modus stromla- tungsla- nungs- nungsla- nungsprü- dung dung dung fung prüfung A: bei ei- 1 A Kons- Wenn nach 1A: Kons- ner Span- tantstrom- 1 Minute tantspan- nung von Ladung bis die Span-... - Seite 14 Schritt Batte- Kons- Batte- Konstant- Erhal- riespan- tantspan- riespan- Modus stromla- tungsla- nungs- nungsla- nungsprü- dung dung dung fung prüfung A: bei einer 1A Kons- Wenn nach 1 A: Kons- Spannung tantstrom- 1 Minute tantspan- von mehr Ladung bis die Span- nungsla- als 8V wird zu 14,4 V...
-
Seite 15: Ladegerät An Batterie Anschließen
6.3. Ladegerät an Batterie anschließen ACHTUNG! Stromschlaggefahr! Es besteht die Gefahr eines Stromschlags durch strom- führende Geräteteile. Ziehen Sie vor Montage- und Wartungsarbeiten sowie vor der Reinigung des Gerätes immer den Netzstecker aus der Steckdose! Ziehen Sie den Netzstecker immer aus der Steckdose, be- vor Sie die Anschlussklemmen an der Batterie an- oder ab- klemmen. - Seite 16 jeder Batterie jeder Modus ausgewählt werden. Nachdem Sie einen Modus ausgewählt haben, führt das Ladegerät diesen aus. Wenn eine Batterie nach dem vollständigen Aufladen am Ladegerät ange- klemmt bleibt, schaltet das Ladegerät automatisch auf Erhaltungsladen. Die Bat- terie wird auch mit Erhaltungsladung geladen, wenn ein anderer Modus ausge- wählt wird.
- Seite 17 6.4.3. Modus 3 (Schnellladevorgang für Batterien 12 V, ab 1,2 Ah bis 120 Ah) Stellen Sie diesen Modus zum Laden von Batterien mit einer größeren Kapazität als 1,2 Ah und normalen Umgebungstemperaturen ein. Das Ladegerät erkennt normalerweise den zum Batterietyp passenden Modus. Soll- te die Batterie nicht erkannt werden, gehen Sie wie folgt vor: HINWEIS Entnehmen Sie den Batterietypen dem Typenschild Ihrer Batterie.
-
Seite 18: Tiefenentladene 12 V-Batterien Regenerieren/Aufladen (Wiederbelebungsmodus)
6.5. Tiefenentladene 12 V-Batterien regenerieren/ aufl aden (Wiederbelebungsmodus) Klemmen Sie die tiefenentladene (völlig leere) Batterie an das Ladegerät an und starten Sie einen Ladevorgang. In diesem Wiederbelebungsmodus wird die Batterie geladen, bis das Ladegerät eine Klemmspannung misst, die hoch genug für einen regulären Lademodus ist. Das Ge- rät wechselt dann automatisch in einen passenden Lademodus und setzt die La- dung normal fort. -
Seite 19: Wandmontage
7. Wandmontage Das Gerät verfügt über Befestigungslöcher, so dass Sie es an der Wand befestigen können. WARNUNG! Stromschlaggefahr! Es besteht Stromschlaggefahr durch stromführende Leitungen. Bohren Sie nicht in verborgene Bereiche, in denen Elektro-, Gas- oder Wasserleitungen liegen können. Verwenden Sie geeignete Suchgeräte, um diese Lei- tungen aufzuspüren. -
Seite 20: Entsorgung
10. Entsorgung Verpackung Ihr Gerät befindet sich zum Schutz vor Transport schäden in einer Verpa- ckung. Verpackungen sind aus Materialien hergestellt, die umweltscho- nend entsorgt und einem fachgerechten Recycling zugeführt werden können. Gerät Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Le- bensdauer einer geordneten Entsorgung zuzuführen. -
Seite 21: Konformitätsinformation
12. Konformitätsinformation Hiermit erklärt Medion AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen be- findet: • EMV-Richtlinie 2014/30/EU • Niederspannungsrichtlinie 2014/35/EU • RoHS-Richtlinie 2011/65/EU. Vollständige Konformitätserklärungen sind erhältlich unter www.medion.com/conformity. 13. Impressum Copyright ©... - Seite 22 Diese Druckschrift, einschließlich aller ihrer Tei- le, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechtes ist ohne Zustimmung der Medion AG unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfi lmungen und die Einspeisung und Verarbeitung in elektroni- schen Systemen.
