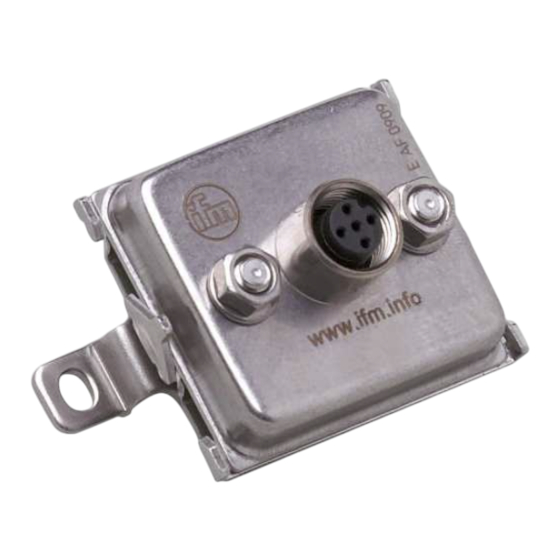

IFM Electronic V4A Betriebsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für IFM Electronic V4A
Inhaltszusammenfassung für IFM Electronic V4A
- Seite 1 Betriebsanleitung ATEX T-Verteiler V4A E7354A...
-
Seite 2: Bestimmungsgemäße Verwendung
Hinweise für den sicheren Einsatz in explosionsgefährdeten Bereichen Bestimmungsgemäße Verwendung • Einsatz in explosionsgefährdeten Bereichen gemäß Klassifizierung II 3G II 3D (Gruppe II, Kategorie 3, Betriebsmittel für Gas- und Staubatmosphäre) Die Normen EN60079-0, EN60079-15 und EN60079-31 werden erfüllt. Kennzeichnung II 3G Ex nA II T6 Gc X II 3D Ex tc IIIC T 70°C Dc X Installation / Inbetriebnahme Die Geräte dürfen nur von Fachpersonal aufgebaut, angeschlossen und in Betrieb... -
Seite 3: Montage Unterteil
Prüfungen wurden mit folgenden Flachkabeln durchgeführt und bestanden: E74000, E74010, E74200, E74210 sowie alle technisch identischen Längenvari- anten. Die Flachkabel E74100 und E74110 sowie alle technisch identischen Längenvari- anten sind nicht geeignet. Inwieweit die Flachkabel für den Einsatz im Ex Bereich geeignet sind, muss vom Betreiber, abhängig von den Umgebungsbedingungen (Temperatur, chemische Beeinflussung, etc.) im Einzelfall geprüft werden. - Seite 4 Legen Sie das AS-i Flachkabel (gelb) in den Kabelschacht „AS-i“ und das 24 V-Flachkabel (schwarz) in den anderen Kabelschacht ein. Passen Sie die Kabel richtig in die Profilnut ein.
- Seite 5 Montage Oberteil Setzen Sie das Oberteil auf und ziehen Sie die Schrauben abwechselnd fest (Schrauben im Lieferumfang). 1: M12-Buchse, Anzugsmoment 0,6...0,8 Nm 2: Schrauben, Anzugsmoment 2,5 Nm Montageskizze Kabelführung Unterteil Verlegen Sie das AS-i Flachkabel sorgfältig, der gerade Verlauf des Flachkabels sollte ca.
-
Seite 6: Anschlussbelegung
Anschlussbelegung M12-Buchse AS-i + AS-i - +24 V n.c. Besondere Bedingungen für den sicheren Betrieb • Vermeiden Sie statische Aufladungen an Kunststoffgeräten und Kabeln. • Montieren Sie das Modul nicht in den Staubstrom. • Vermeiden Sie Staubablagerungen auf dem Verteiler. •... -
Seite 7: Instandhaltung / Wartung
• Blindstopfen, Gehäuseober-/unterteil und M12-Verschraubungen dürfen nur in hinreichend sauberer Umgebung geöffnet oder verschlossen werden. • Für den Einsatz im explosionsgefährdeten Bereich gemäß Angabe ist die Schutzart eine wesentliche Voraussetzung. Daher ist bei der Montage des Gehäuses und der Dichtungen entsprechende Sorgfalt anzuwenden. •...
