Bedienungsanleitung
DE

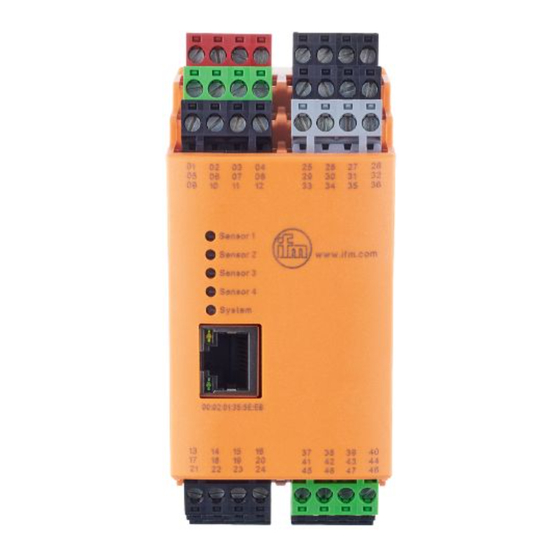

Diagnoseelektronik
für Schwingungssensoren
VSE101
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IFM Electronic VSE101

  • Seite 1 Bedienungsanleitung Diagnoseelektronik für Schwingungssensoren VSE101...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Montage ���������������������������������������������������������������������������������������������������������������5 4�1 Montage der Sensoren ����������������������������������������������������������������������������������5 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������6 5�1 Limited voltage / current ��������������������������������������������������������������������������������6 5�2 Anschlussbelegung ����������������������������������������������������������������������������������������7 5�2�1 Anschlussbelegung der Sensoren 1���4 (S1���S4) gemäß Verwendung 8 5�3 Anschluss der Sensoren ��������������������������������������������������������������������������������8 5�3�1 Überwachung der Sensorleitung ����������������������������������������������������������9 5�4 IP-Adresse �����������������������������������������������������������������������������������������������������9...
  • Seite 3: Vorbemerkung

    1 Vorbemerkung • Eine Handlungsanweisung wird durch „►“ angezeigt. Beispiel: ► Das Gerät wie abgebildet montieren. Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung. Verge- wissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�...
  • Seite 4 Signale verwendet werden� Die endgültige Funktion richtet sich nach dem jeweiligen Firmwarestand� Firmware und Bediensoftware können immer aktuell im Downloadbereich der ifm electronic heruntergeladen werden� • An den Analogeingängen kann ein analoges Stromsignal oder ein Pulssignal angeschlossen werden� Diese können als Drehzahlquelle für eine Schwin- gungsdiagnose, als Trigger einer Messung oder zur Prozesswertüberwachung...
  • Seite 5: Montage

    Für die Überwachung und Auswertung der dynamischen Signale (z�B� Schwin- gung) bietet die Firmware u�a� folgende Hilfsmittel bzw� Einstellungen: - Spektrale Analyse FFT, Hüllkurven FFT, Trendanalyse - Pegelüberwachung nach ISO 10816 mit variabler Filtereinstellung Die Einstellung aller Parameter bzw� die Konfiguration der Überwachungsauf- gaben (Prozesswerte und/oder Objekte) erfolgt über die PC-Software Artikel-Nr�...
  • Seite 6: Elektrischer Anschluss

    5 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektro- technischer Anlagen� Vermeiden Sie den Kontakt mit berührungsgefährlichen Spannungen� Schalten Sie vor dem Verdrahten die gesamte Anlage spannungsfrei! ►...
  • Seite 7: 5�2 Anschlussbelegung

    5.2 Anschlussbelegung Supply L+ (24 V DC ±20 %) Supply L- (GND) Sensor 4 OU 1: switch/analog OU 2: switch IN 1 (0/4...20 mA / pulse) GND 1 Sensor 3 IN 2 (0/4...20 mA / pulse) GND 2 Sensor 1 Sensor 2 I/O 1 I/O 7...
  • Seite 8: 5�2�1 Anschlussbelegung Der Sensoren 1

    Klemme Anschluss Bedeutung bei Verwendung eines VSP- oder IEPE-Sensors 24 V DC ± 20% OU 1 Ausgang Voralarm OU 2 Ausgang Hauptalarm IN 1 Prozesswerteingang 1 GND1 IN 2 Prozesswerteingang 2 GND 2 5.2.1 Anschlussbelegung der Sensoren 1...4 (S1...S4) gemäß Verwendung Sensor IEPE/VSP 0���20 mA...
  • Seite 9: 5�3�1 Überwachung Der Sensorleitung

    5.3.1 Überwachung der Sensorleitung Bei Leitungsbruch, Kurzschluss oder defekte Messzelle: • der Ausgang [OU 1] liefert analog 22 mA (± 2%) • der Ausgang [OU 2] taktet mit 1 Hz • die LED [SENS] des Sensors blinkt grün 5.4 IP-Adresse Die Standard-IP-Adresse lautet 192�168�0�1�...
  • Seite 10: 6�1 Einstellungen, Parametrierung

    6.1 Einstellungen, Parametrierung Die Konfiguration der Diagnoseelektronik und die Visualisierung von online Daten (Zeitsignal, Frequenzspektren, Objektwert, Historiendaten, ��) erfolgt über die Soft- ware für die Diagnoseelektronik (Artikel-Nr� VES004)� Eine genauere Beschrei- bung über die Funktionen und Parameter finden Sie im Benutzerhandbuch oder in der Onlinehilfe der Software�...
  • Seite 11: Anzeigeelemente (Leds)

    7 Anzeigeelemente (LEDs) LED 1 für Sensor 1 leuchtet grün Sensor angeschlossen und parametriert LED 1 blinkt grün Sensor ist parametriert; LED 2...4 Typ VSA LED 5 Sensor nicht angeschlossen oder defekt TYP IEPE Sensor nicht angeschlossen leuchtet gelb Voralarm leuchtet rot Hauptalarm blinkt...
  • Seite 12: Wartung, Instandsetzung Und Entsorgung

    8 Wartung, Instandsetzung und Entsorgung Bei sachgemäßem Betrieb sind keine Maßnahmen für Wartung und Instandhal- tung notwendig. Das Gerät darf nur vom Hersteller repariert werden. Entsorgen Sie das Gerät inklusive Batterie nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen� 9 Maßzeichnung 105,3 LEDs 100,6...
