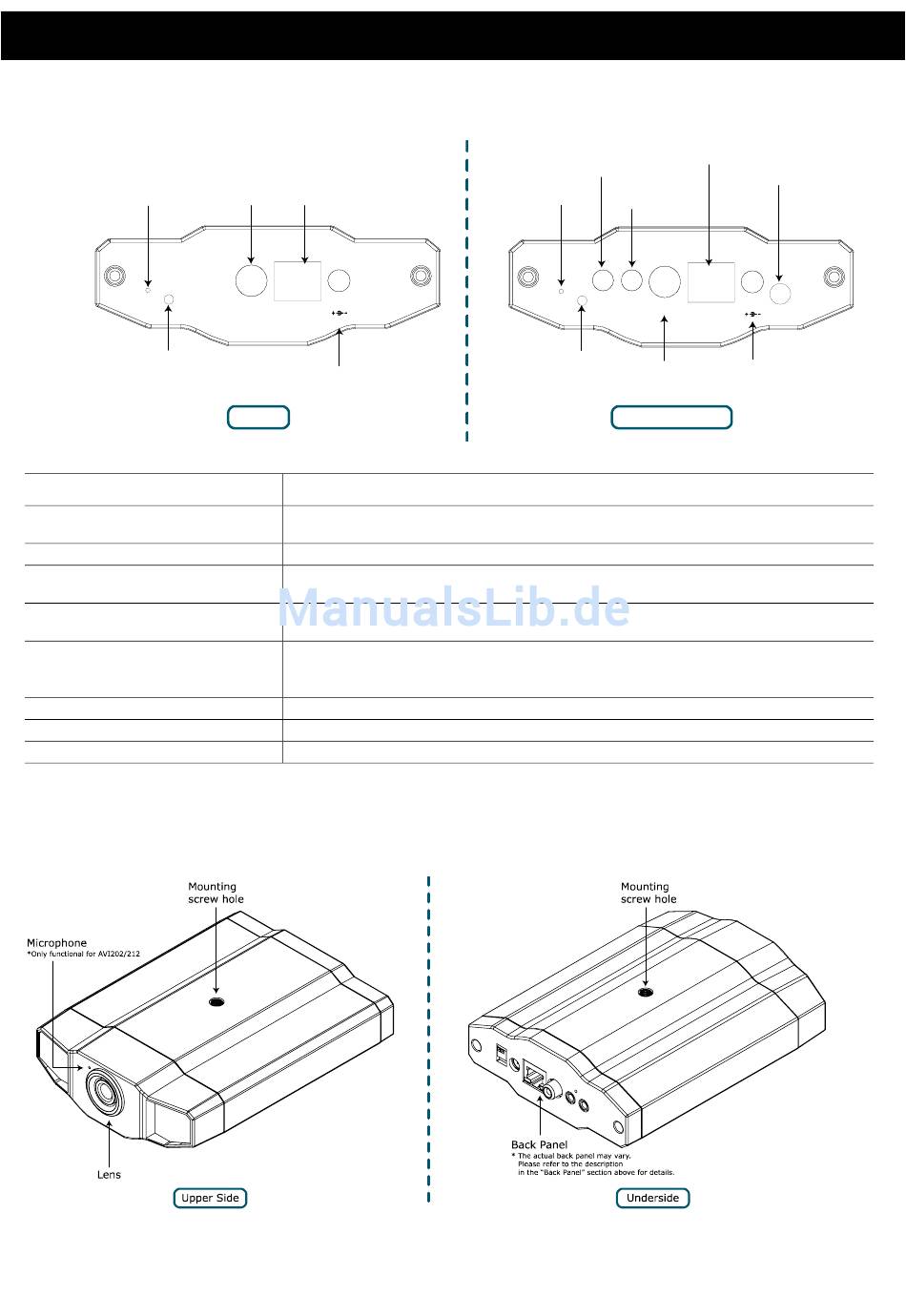

2. HARDWARE-Übersicht
2.1 Rückseite
Reset / Zurücksetzen
Power
Anzeige
Anschluss / Knopf
Zurücksetzen
Power Anzeige
Audio Ausgang (AVI202)
Audio Eingang (AVI202)
Video Ausgang
LAN
Spannungsanschluss
Alarm Anschluss (AVI202)
2.2 Ober & Unterseite
Video
LAN
Ausgang
12V DC
VIDEO
LAN
Spannungs-
Anschluss
AVI201
Beschreibung
Dieser Knopf ist leicht versteckt. Drücken Sie ihn, bis die Netzwerkkamera automatisch neustartet.
Dies setzt alle einganben auf die Werkseinstellung zurück.
Diese leuchtet rot, wenn die Kamera an eine Stromquelle angeschlossen ist.
Sie können hier zum Beispiel einen Lautsprecher anschliessen um diesen mit der Software
anzusprechen.
Hier kann ein Mikrofon angeschlossen werden um z.B. Umgebungsgeräusche war zunehmen
Verbinden Sie diesen Anschluss mittels BNC-Kabels mit dem Eingang Ihres Monitors.
Verwenden Sie das mitgeliefert RJ45 Kabel um die Kamera mit dem Netzwerk zu verbinden.
Hier schliessen Sie das mitgelieferte Netzteil an.
Hier können Sie Alarmgeräte anschliessen
Audio
Ausgang
Audio
Zurücksetzen
Eingang
AUDIO
AUDIO
OUT
IN
Power
Anzeige
-3-
LAN
Alarm
Anschluss
12V DC
VIDEO
LAN
ALARM
Video
Spannungs-
Ausgang
Anschluss
AVI202
