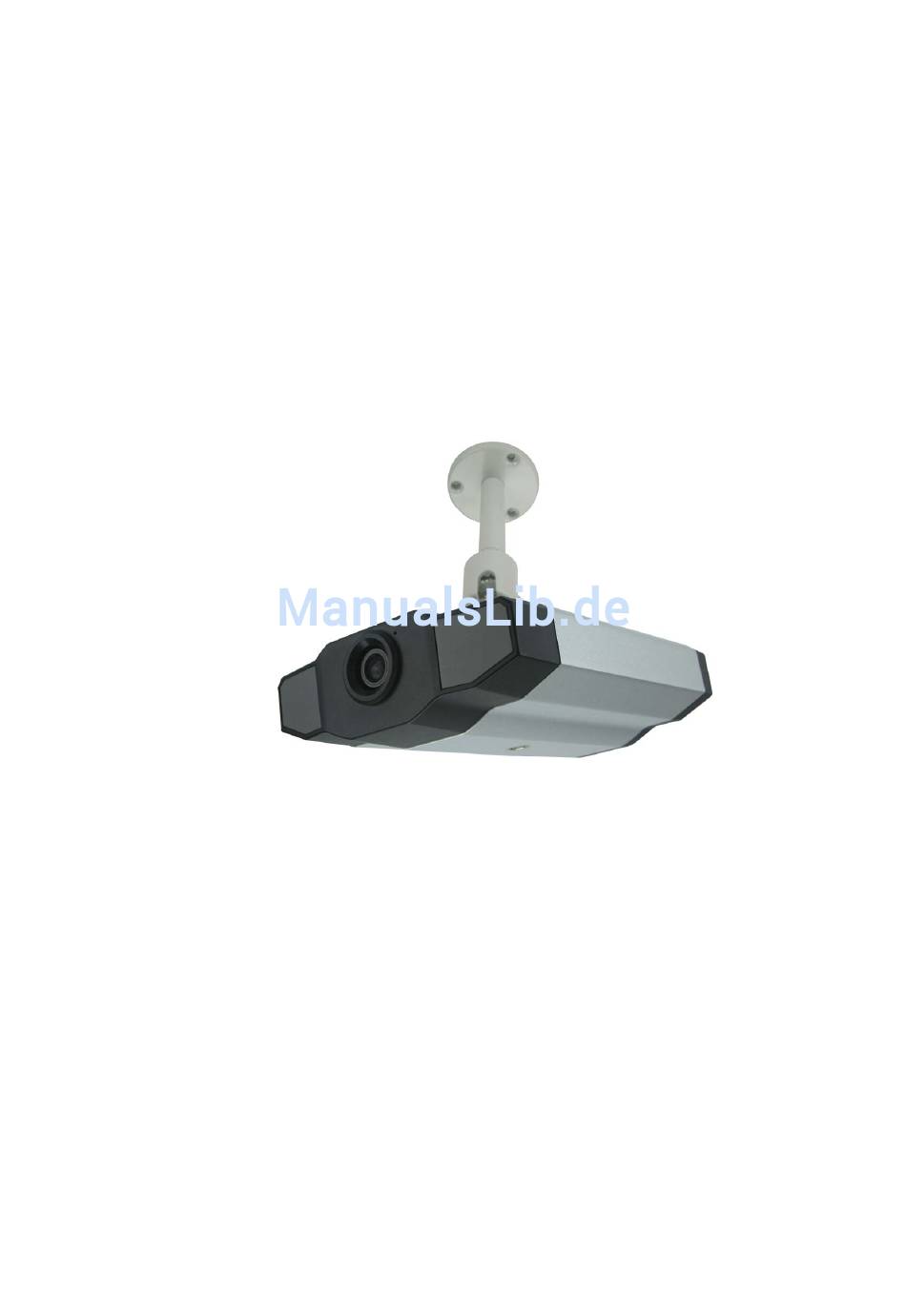

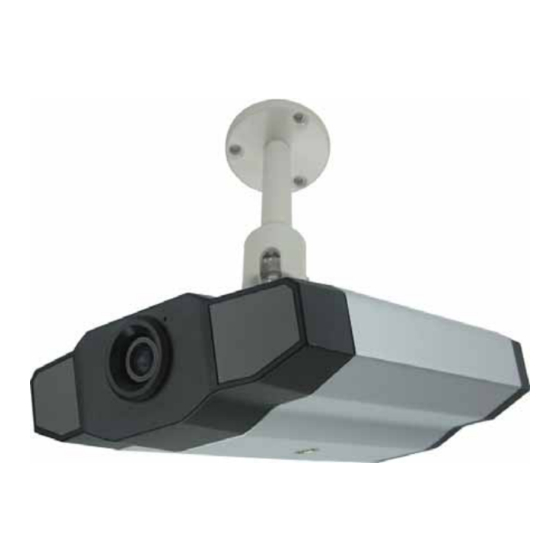

- Seite 1 AVI201 / 202 Netzwerk Kamera Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. PRODUKTÜBERSICHT......................1 1.1 Technische Daten............................2 2. HARDWARE-Übersicht ......................3 2.1 Rückseite ................................ 3 2.2 Ober- und Unterseite ............................. 3 3. INSTALLATION ........................4 3.1 Installieren der Hardware ..........................4 3.2 Vergabe einer IP Adresse ..........................5 4. VIDEO VIEWER Basisfunktionen..................6 4.1 Live-Ansicht .............................. -
Seite 3: Technische Daten
1.1 Technische Daten AVI201 AVI202 AVI212 ▓ Network LAN Port LAN Speed 10/100 Based-T Ethernet DDNS, PPPoE, DHCP, NTP, SNTP, TCP/IP, Unterstützte Protokole ICMP, SMTP, FTP, HTTP, RTP, RTSP Frame Rate NTSC:30, PAL:25 Anzahl der Online Users Sicherheit Multible Benutzerzugangs-Level mit Passwortschutz Web management software Ja (für biszu 16 Netzwerkkameras) -
Seite 4: Hardware-Übersicht
Video Spannungs- Anzeige Anzeige Spannungs- Ausgang Anschluss Anschluss AVI201 AVI202 Anschluss / Knopf Beschreibung Zurücksetzen Dieser Knopf ist leicht versteckt. Drücken Sie ihn, bis die Netzwerkkamera automatisch neustartet. Dies setzt alle einganben auf die Werkseinstellung zurück. Power Anzeige Diese leuchtet rot, wenn die Kamera an eine Stromquelle angeschlossen ist. -
Seite 5: Installation
3.1. Hardware-Installation a). Schrauben Sie den Stab mit dem Gewinde fest in den Sockel des Wandhalters (Abb. 1). b). Schrauben Sie den Gelenkkopf mit dem Gewinde fest in den Stab des Wandhalters (Abb. 2) Abb. 1: Stab mit Sockel verbinden Abb. -
Seite 6: Vergabe Einer Ip Adresse
3.2 Vergabe einer IP Adresse und Zugang zur Kamera Step 1. Installation der Software Legen Sie die beiliegende Software in Ihr PC Laufwerk ein. Die Installation beginnt automatisch. Folgen Sie den Anweisungen um die Installation abzuschliessen. Nach der Installation finden Sie eine Verknüpfung auf Ihrem Desktop mit dem Sie den "Video Viewer"... -
Seite 7: Video Viewer Basisfunktionen
4. VIDEO VIEWER BASISFUNKTIONEN 4.1 Die Live-Ansicht Nachdem Sie alle Einstellungen vorgenommen haben klicken Sie bitte doppelt auf " ” um die Video Viewer Software zu starten und sich anzumelden. Anschliessend sehen Sie einen Bildschirm wie den folgenden: Mit nur einer Netzwerkkamera verbunden Mit mehreren Netzwerkkameras verbunden ‧... -
Seite 8: Adressbuch
4.2 Adressbuch Diese Ansicht erscheint, wenn der Video Viewer gestartet wird um sich von einer Kamera an- bzw. abzumelden oder nach verfügbaren IP Adressen zu suchen buch) Hier können Sie sich die vordefinierten Zugangsdetails Ihrer Netzwerkkameras ansehen. Zum an- oder abmelden wählen Sie eine IP Adresse aus der Liste und klicken diese doppelt. Sie können ebenfalls die neue IP Adress-Informationen erstellen, verändern oder entfernen Knopf Beschreibung... -
Seite 9: Manuelle Aufnahme
uche) Drücken Sie dies zum suchen und anschauen der verfügbaren IP Adressen. Sie können eine Adresse auswählen und diese dem Abressbuch hinzufügen, bearbeiten oder die Liste aktualisieren. Knopf Beschreibung Funktion Wählen Sie eine von den verfügbaren IP Adressen und drücken Sie diesen Knopf. Hinzufügen Tragen Sie die Zugangsdaten ein und bestätigen Sie mit "Apply"... -
Seite 10: Wiedergabe
4.4 Wiedergabe Zur Wiedergabe drücken Sie ” (Allgemeine Steuerung) → “ ” (Status Liste), und wählen “Record”. Eine Liste mit allen Aufnahmen erscheint, welche Sie aber noch eingrenzen können um Zeit zur Suche zu verkürzen. Deteils hierzu finden Sie unter "Statusliste" Zur sofortigen Wiedergabe wählen Sie eine Datei aus der Liste und drücken aus "Play". -
Seite 11: Schnappschuss
4.5 Schnappschuss Sie können während der Wiedergabe die " ” (Schnappschuss) Taste drücken um ein Foto der aktuellen Wieder- gabe zu erstellen. Dies zeigt “ nun unten in der rechten Ecke der Wiedergabe das erfolgreiche erstellen des Bildes. Die Speicherung des Bildes erfolgt in dem zuvor unter “ ”... -
Seite 12: Video Viewer Allgemeine Steuerung
5. VIDEO VIEWER ALLGEMEINE STEUERUNG Drücken Sie um ein Fenster mit 7 Steuerelementen zu erhalten: Drücken Sie bitte um sich die aktuelle Version Ihres Video Viewers anzeigen zu lassen. Die Audio / Sendefunction gilt nur für die AVI202 und AVI212 Modelle. Knopf Function Description... -
Seite 13: Farbeinstellung
5.1 Farbeinstellung Wählen Sie in der Live-Wiedergabe eine Kamera über den Kamerareiter aus und drücken " ” und → “ ” (Farbeinstellungen) um in die Farbeinstellungen zu gelangen. Hier können Sie die Helligkeit / Kontrast / Farbton und Sättigung Ihrer Kamera einstellen. Dies “... -
Seite 14: Aufnahmeeinstellung
Funktion Beschreibung ‧Um schnell ein Ereignis zu finden markieren Sie die gewünschte Art “System”/“Manual”/“Alarm”/“Motion”, und dann den gewünschten Vorfall. ‧Um ältere oder neuere Ereignisse zu sehen die nicht in dieser Anzeige erscheinen, klichen Sie einfach auf "Prev. Page"(zurück) oder "Next Page"(vor) ‧Zum aktuallisieren drücken Sie auf “Reload”... -
Seite 15: Prev / Post Ereignisaufnahmezeit
Prev / Post Ereignisaufnahmezeit Hier können Sie bestimmen ob und wielange die Vor- oder Nachlaufzeit der Aufnahme sein soll. Einstellbar sind 0 ~ 10 Sekunden Festplatte überschreiben Setzen Sie bei "Hard Disk Overwrite" einen Haken, so überschreibt das System bei Speicherende immer die älteste Datei. Aufnahmezeitplan Sie können aus folgenden Aufnahmezeitplänen wählen: Weekly &... -
Seite 16: Aufnahmepfad
Zum löschen einer Ihrer Aufnahmeeinstellungen markieren Sie diese und drücken dann “Delete” (löschen). Zum bearbeiten einer Ihrer Aufnahmeeinstellungen markieren Sie diese und ändern sie und bestätigen die Änderungen abschliessend mit “Update”. Aufnahmepfad Hier können Sie den Speicherort für Ihre Aufnahmen und Schnappschüsse festlegen und diese anschauen. Zum wechseln des Speicherpfads wählen Sie das Laufwerk aus und Doppel-Klicken anschliessend in das entsprechend Feld für Video- oder Bildpfad und wählen dann einen neuen. -
Seite 17: Meldungen
Meldungen Unter“ ” (Allgemeine Steuerung) → “ ” (Servereinstellung) → “General” → “Log” finden Sie eine Liste aller Meldungen Ihrer Kamera wie z.B. “Power On”, “Reset Default”, “Net Login”, "SNTP Update" usw. ‧Zum aktualisieren der Liste drücken Sie “Reload”. ‧Um ältere oder neuere Ereignisse zu sehen die nicht in dieser Anzeige erscheinen, klichen Sie auf "Prev. Page"(zurück) oder "Next Page"(vor) ‧Um alle Anmeldungen zu löschen drücken Sie “Clean”. -
Seite 18: Online Benutzer
” (Allgemeine Steuerung) → “ ” (Servereinstellungen) → “General” → “OnLineUser” können Sie alle online Benutzerinformationen einsehen. Zum aktuallisieren drücken Sie "Refresh". Auslöser Unter“ ” (Allgemeine Steuerung) → “ ” (Servereinstellungen) → “General” → “Trigger” sehen Sie folgendes: ‧ AVI201 ‧ AVI202 -17-... -
Seite 19: Netzwerk
Bewegungs-Auslöser: In diesem Bereich können Sie den bewegungsgesteuerten Auslöser aktivieren. Vorher müßen Sie jedoch die Bereiche der Bewegungserkennung festlegen. Dies finden Sie unter "Erfassung"(Detection). Element Beschreibung Motion (Bewegung) Enable zum aktivieren und Disable zum deaktivieren der Bewegungserkennung Duration (Dauer) Hier stellen Sie die Dauer der Aufnahme ein die durch die Bewegung ausgelöst wurde (5 / 10 / 20 / 40 Sek.). Alarmauslöser (Only for AVI202): Hier stellen Sie den Alarmauslöser ein und dessen Funktion. -
Seite 20: Ddns
Funktion Beschreibung PPPOE PPPOE steht für Point-to-Point Protocol over Ethernet. Benutzer können mit leichtigkeit das Internet nutzen solange sie folgendes beachten: 1) Installieren Sie eine Ethernetkarte in Ihrem PC. 2) Besorgen Sie sich einen ADSL Zugang eines ISP. 3) Besorgen und installieren sie eine PPPOE Software. Wenn alles soweit fertig ist, wählen Sie “PPPOE”... - Seite 21 Jetzt sehen Sie “Account Created” und DynDNS wird Ihnen eine E-Mail mit Anweisungen zusenden, wie Sie ‧ Ihre Adress-Registrierung abschliessen. Ohne dies wird Ihr Konto nicht freigeschaltet. Sie müssen diesem Link innerhalb von 48 Stunden folgen, ansonsten verfällt Ihre Anmeldung. Nach Abschluss der Registrierung sehen Sie "Account Confirmed".
- Seite 22 Melden Sie sich mit Ihren Kontoinformationen an und drücken nun auf ”My Service”. ‧ Drücken Sie nun ”Add Host Services”. ‧ Nun auf ”Add Dynamic DNS Host”. ‧ Tragen Sie nun Ihren gewünschte Host Namen ein. ‧ Ihr Host Name wurde erstellt. Sie werden nun jedesmal mit der entsprechenden IP Adresse verbunden ‧...
-
Seite 23: Sntp
SNTP SNTP (Simple Network Time Protocol) ist für die Zeiteinstellung. Unter“ ” (Allgemeine Steuerung) → “ ” (Server- einstellung) → “Network” → “SNTP” finden Sie folgende Maske. Beschreibung Funktion Sobald Sie Ihre Zeitzone eingestellt haben, korrigiert die Kamera dies automatisch GMT (Greenwich Mean Time) im System. -
Seite 24: E-Mail
E-MAIL Unter “ ” (Allgemeine Steuerung) → “ ” (Servereinstellung) → “Network” → “MAIL” finden Sie die E-Mail Benachrichtigung. Geben Sie hier Ihre genauen E-Mail Informationen ein und drücken Sie auf "Apply". Diese Informationen treten in Kraft, sobald Sie unter "Auslöser" die E-Mail Benachrichtigung aktiviert haben. Beschreibung Funktion Server... -
Seite 25: Erfassung
Element Beschreibung Die aktuelle Bildrate ist abhängig von der aktuellen Netzwerkverbindung und kann daher niedriger sein als die eingestellte. Maximale Belichtungszeit Sie können, um auf verschiedene Lichtverhältnise zu reagieren, die Belichtungszeit einstellen Sie können unter 5 Stufen wählen. Die kürzeste Belichtungszeit ist "LEVEL 0" und die längste somit LEVEL 5. -
Seite 26: Firmwareupdate
Beschreibung Funktion Update Server Wählen Sie die IP Adresse der Netzwerkkamera und stellen Sie sicher, dass die Verbindung aktiv ist. Current Version Unter “Firmware” finden Sie die aktuelle Version. Als Beispiel, 1022-1020-1001 Um die Firmwareversion zu erneuern wählen Sie “Add” um die neuere Version zu lokalisieren und auszuwählen. -
Seite 27: Statusliste
5.6 Statusliste Unter“ ” (Statusliste) finden Sie alle Aufnahmelisten sowie An- und Abmeldelisten (All), können in den gewünschten Listen nach Datum suchen oder die Aufnahmen der gewählten Liste wiedergeben (Condition). Es gibt drei Arten von Sicherungen: Record(Aufnahme), Event(Vorfall) und Backup(Sicherung). Um sich eine bestimmte Aufnahme anzuschauen gehen Sie in die entsprechende Rubrik und klicken die Aufnahme doppelt an. - Seite 28 ‧ Condition / Zustand Knopf / Funktion Beschreibung Datumsauswahl Wählen Sie einen gestimmten Zeitraum für die Aufnahmen From / To (Von/Bis) Record Type Aus diesem Bereich kann nur unter der Rubrik "Record" gewählt werden. Entscheiden Sie hier, welche Aufnahmeart Sie suchen (User / Alarm / Motion). Query Wenn alle Auswahlkriterien getroffen wurden, werden hierdurch die Aufnahmen gefiltert.
-
Seite 29: Login / Logout Liste
Login / Logout Liste Wählen Sie “All” um alle Logs (Login / Logout) anzuzeigen oder “Condition” um nach Logs aus einem bestimmten Zeitraum zu suchen. ‧ All ‧ Condition -28-... -
Seite 30: Backup Liste (Nur Für Dvr)
Backup-Liste (Nur für DVR) Diese Netzwerkkameras unterstützen keine Netzwerkdatensicherung. Diese Funktion ist verfügbar, wenn der Video Viewer mit einem Rekorder verbunden ist. Sie können ferngesteuert die Listen der Sicherungen ansehen und wiedergeben. Wählen Sie “All” um alle download Logs zu sehen oder “Condition” um nach einem Bestimmten mittels Datum zu suchen. ‧... -
Seite 31: Wiedergabe-Bildschirm
Wiedergabe-Bildschirm Wenn Sie eine ausgewählte Datei wiedergeben, erscheint folgendes Fenster mit dem Sie die Wiedergabe steuern können. Funktion Beschreibung Wiedergabe / Download Dieser Bereich zeigt die ausführlichen Wiedergabe/Download Informationen wie z.B. Dateiname, Aufnahmedatum und Zeit, etc. Info Display Wiedergabestatus Dieser Bereich zeigt den Status der Wiedergabe an. Dieser Bereich funktioniert nur während der Wiedergabe. -
Seite 32: Ie Web Browser
6. IE WEB BROWSER 6.1 Zugriff auf die Kamera mittels eines IE Web Browsers Sie können mit jedem Internet-Browser die Bilder ansehen und die Steuerung der Kamera vornehmen. Merke : Die unterstützten Betriebssysteme sind Windows 2000 und Windows XP. Step 1: Geben Sie die IP Adresse Ihrer Kamera in die URL Adresszeile ein und bestätigen Sie. (z.B. “http://ipcam.dyndns.org”) Sie werden nun aufgefordert den Benutzernamen und das Passwort einzugeben um eine Verbindung herzustellen. - Seite 33 Beschreibung Funktion Camera Snapshot Path Wählen Sie den Speicherort für Ihre Schnappschüsse. Setzen Sie die Bildrate abhängig von Ihrer Verbindungsgeschwindigkeit fest. Frame Rate (FULL / HALF / ONE THIRD / QUARTER / ONE FIFTH / ONE TENTH / ONE FIFTEENTH). Mehr hierzu finden Sie unter “Video”...
-
Seite 34: Quicktime Player
7. QUICKTIME PLAYER Sie können auch den QuickTime Player nutzen um sich das Live-Bild anzusehen. Merke: QuickTime ist Apple’s Multimediasoftware. Sie müssen erst QuickTime auf Ihrem PC installiert haben bevor Sie sich auch bei der Kamera anmelden um das Live-Bild zu sehen. Step 1: Gehen Sie auf Apple’s Homepage um QuickTime herunter zu laden. -
Seite 35: Anhang
Anhang Element Werkseinstellung ‧ Default Network Settings: Benutzername admin Passwort admin Port IP Address 192.168.1.10 Alle Rechte einschließlich Übersetzung sind vorbehalten. Reproduktionen jeglicher Art sowie die Erfassung in EDV-Anlagen bedürfen der vorherigen Genehmigung. © Copyright 2008 by B&S Technology...
