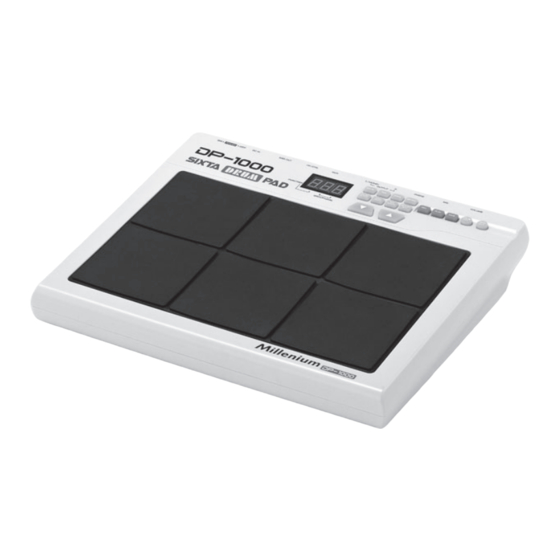

Millenium DP-1000 Bedienungsanleitung
Drum pad
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Millenium DP-1000
Inhaltszusammenfassung für Millenium DP-1000

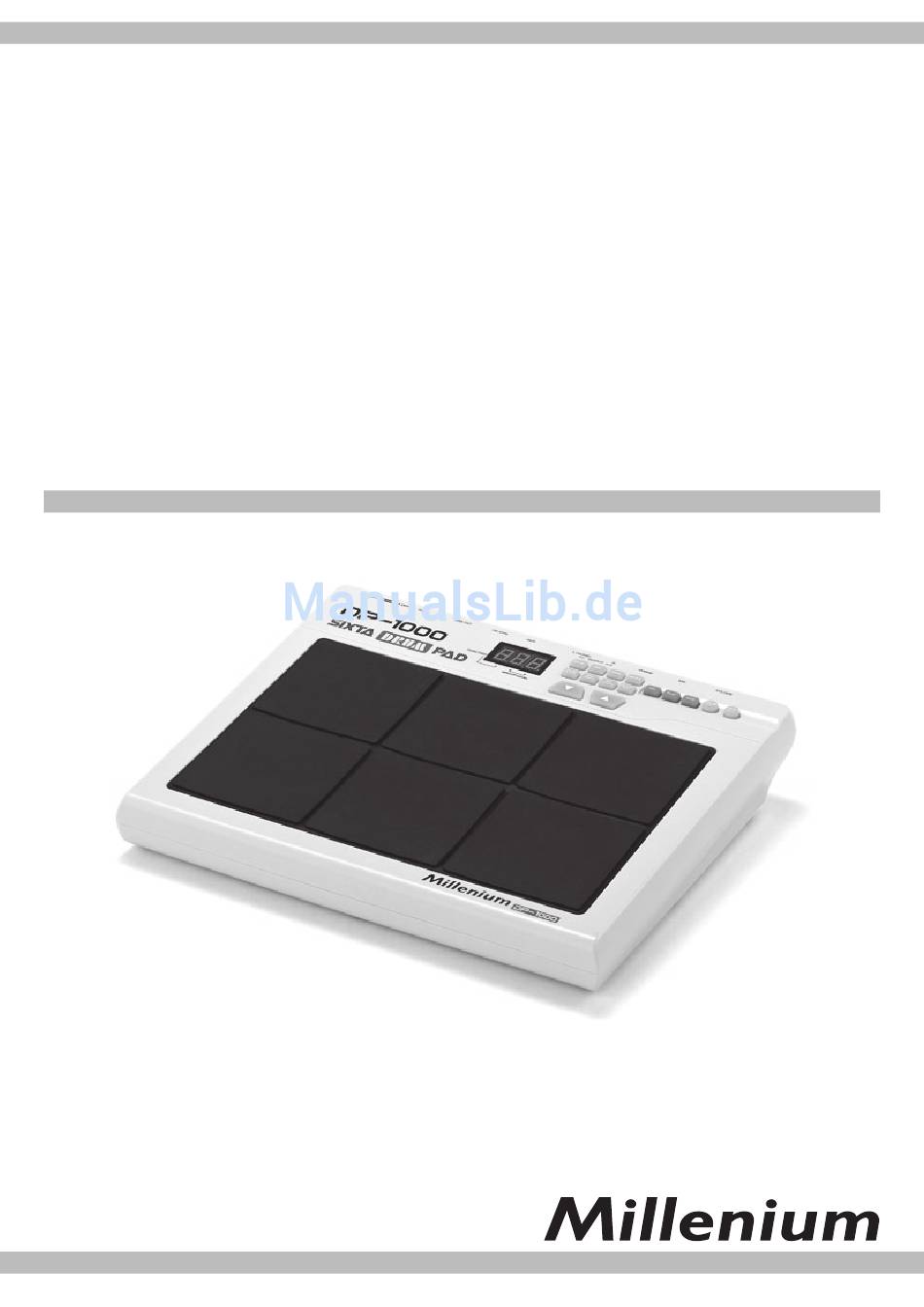

- Seite 1 Pad edienungsanleitung...
-
Seite 2: Wichtige Sicherheitshinweise
Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Produkt zu benutzen ist. Kinder müssen beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Produkt spielen. SIXTA PAD • DP-1000... -
Seite 3: Zum Umgang Mit Dem Gerät
• Sorgen Sie für einen sicheren Stand des Gerätes. • Falls das Gerät umgestürzt oder beschädigt ist, dürfen Sie es nicht mehr in Betrieb nehmen. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen und gegebenenfalls reparieren. • Vermeiden Sie es, das Gerät mit voller Lautstärke zu spielen, speziell wenn Sie Kopfhörer tragen. Das Musizieren über einen längeren Zeitraum und mit voller Lautstärke kann zu Gehörschäden führen! Zum Umgang mit dem Gerät... -
Seite 4: Inhaltsverzeichnis
Anhang 2 ........................14 Leistungsmerkmale & technische Daten X 6XanschlagdynamischeXDrumXPads X 3XxX7-SegmentXLED-Anzeige X 178XDrumXSounds,X30XDrumXKitsX(10XxXPreset,X20XxXBenutzer) X 17XDemoXSongs,X3XBegleit-Automatiken X Metronom-Funktion X Aufnahme-Funktion X Spannungsversorgung:XNetzadapterX(9XVX/X1000XmAX X Anschlüsse:X EingangXfürXVersorgungsspannungX MIDI-AusgangX Hi-Hat-XundXBass-DrumXPedalX Line-OutX KopfhörerX Mix-Eingang X Abmessungen:X365X(L)XxX295X(B)XxX60X(H)Xmm X Gewicht:X2,15Xkg X Zubehör:X9XVXNetzadapterX(mitgeliefert),X4XSchraubenXzurXMontageXmitXoptionalerXMultiklammer SIXTA PAD • DP-1000... -
Seite 5: Die Bedienelemente
Die Bedienelemente ..auf der Frontplatte q LED-Anzeige: o BRUSH SET/BEAT: Hier wird der Wert des jeweils aktuellen Parame- Drücken Sie diese Taste, um das Einstellen der ters angezeigt. BRUSH-Parameter und des Beats zu ermöglichen. a : w DRUM: Über diese Taste rufen Sie das Kit-Menü... -
Seite 6: Auf Der Rückseite
MIDI OUT: nale einspielen. Hier gibt das Gerät das Midisignal aus. o VOLUME: r HH CTRL: Dies ist der Lautstärkeregler. Hier können Sie ein Hi-Hat-Pedal anschließen. t KICK: Hier können Sie ein Bass-Drum-Pedal anschlie- ßen. SIXTA PAD • DP-1000... -
Seite 7: Die Ein- Und Ausgänge
Die Ein- und Ausgänge DC IN 9 V • Spannungsversorgung über 9 V Netzadapter Verwenden Sie ausschließlich den mitgelieferten Netzadapter, um das Sixta Pad zu betreiben. Schalten Sie das Gerät immer aus, bevor Sie das Gerät über den Adapter mit Spannung versorgen, bzw. die Spannungsversorgung trennen. Wenn das Gerät nicht in Benutzung ist, trennen Sie den Netzadapter vom Stromnetz. -
Seite 8: Zur Bedienung
Drum-Pedal verwenden, treten Sie das Pedal, wenn Sie die Empfindlichkeit einstellen). 4. Drücken Sie die VALUE/RHYTHM-Taste, um die Pad-Lautstärke einzustellen. Wenn die VALUE/ RHYTHM-Taste aufleuchtet, drücken Sie die / Tasten, um die Lautstärke zwischen 1 und 10 ein- zustellen. SIXTA PAD • DP-1000... - Seite 9 5. Drücken Sie die Taste PAD ASSIGN, um mit den / Tasten den Ton für jedes Pad einzustellen. S01 - S10 Snare Drum b01 - b12 Bass Drum t-01 - t49 Tom Toms C01 - C28 Becken E01 - E79 Andere Percussions 6.
- Seite 10 6. Drücken Sie die PLAY-Taste oder schlagen Sie auf ein Drum-Pad, um den Demo-Song zu starten bzw. zu stoppen. Wenn „PLAY“ aufleuchtet, beginnt die Wiedergabe eines Demo-Songs. Drücken Sie die PLAY-Taste erneut, um die Wiedergabe des Demo-Songs zu stoppen. SIXTA PAD • DP-1000...
- Seite 11 Das Metronom bedienen 1. Drücken Sie die METRO-Taste, um das Metronom zu starten. Drücken Sie die METRO-Taste erneut, um zum Einstellmodus für das Drum Kit zu wechseln. 2. Drücken Sie die / Tasten, um das Tempo (30-260 bpm) auszuwählen. Das jeweils aktuelle Tem- po wird angezeigt.
- Seite 12 6. Zum Speichern drücken Sie die SAVE-Taste. Wird nicht gespeichert, behält das Gerät den zuvor aufgenommenen Song auch nach dem Ausschalten dauerhaft im Speicher. Hinweis: Wenn Sie Ihr Spielen zu einem der Songs mit Begleitung (18-20) aufnehmen wollen, müs- sen Sie den gewünschten Song auswählen, bevor Sie den Aufname-Modus aktivieren. SIXTA PAD • DP-1000...
- Seite 13 DRUM OFF und MIDI OUT 1. Drücken Sie die Taste DRUM OFF, um in einem Demo-Song mit Begleitinstrumenten den Drum- Sound auszuschalten. 2. Drücken Sie in jedem Modus die Taste MIDI OUT, um am Midi-Ausgang ein Midi-Signal auszugeben. Die Ausgänge OUTPUT und PHONE werden dabei deaktiviert. Hinweis: Der Anschluss MIDI OUT gibt nur das Originalsignal wieder.
-
Seite 14: Anhang 1
Acoustic Low Tom t36 Timpani A# t41 Timpani d# t46 Click Acoustic Middle Tom t37 Timpani B t42 Timpani e t47 Acoustic Middle Tom t38 Timpani c t43 Timpani f t48 Acoustic High Tom t49 Acoustic High Tom SIXTA PAD • DP-1000... - Seite 15 Becken C01 Closed Hi Hat [EXC1] C11 Reverse Cymbal C21 Concert Cymbal2 C02 Pedal Hi-Hat [EXC1] C12 808 Rim shot C22 Concert Cymbal1 C03 Open Hi-Hat [EXC1] C13 808 CHH [EXC1] C23 Rim Shot C04 Crash Cymbal 1 C14 808 CHH [EXC1] C24 Closed Hi-Hat [Exc1] C05 Ride Cymbal 1 C15 808 OHH [EXC1]...
- Seite 16 © 2011 • Musikhaus Thomann e. K. • Treppendorf 30 • 96138 Burgebrach • Germany • www.thomann.de...
