Montageanleitung
UNTERPUTZSYSTEM SP und
UNTERPUTZSYSTEM SP mit MOSKITO
I ROLLLADEN IN UNTERPUTZSYSTEM SP
Reihenfolge der Montage

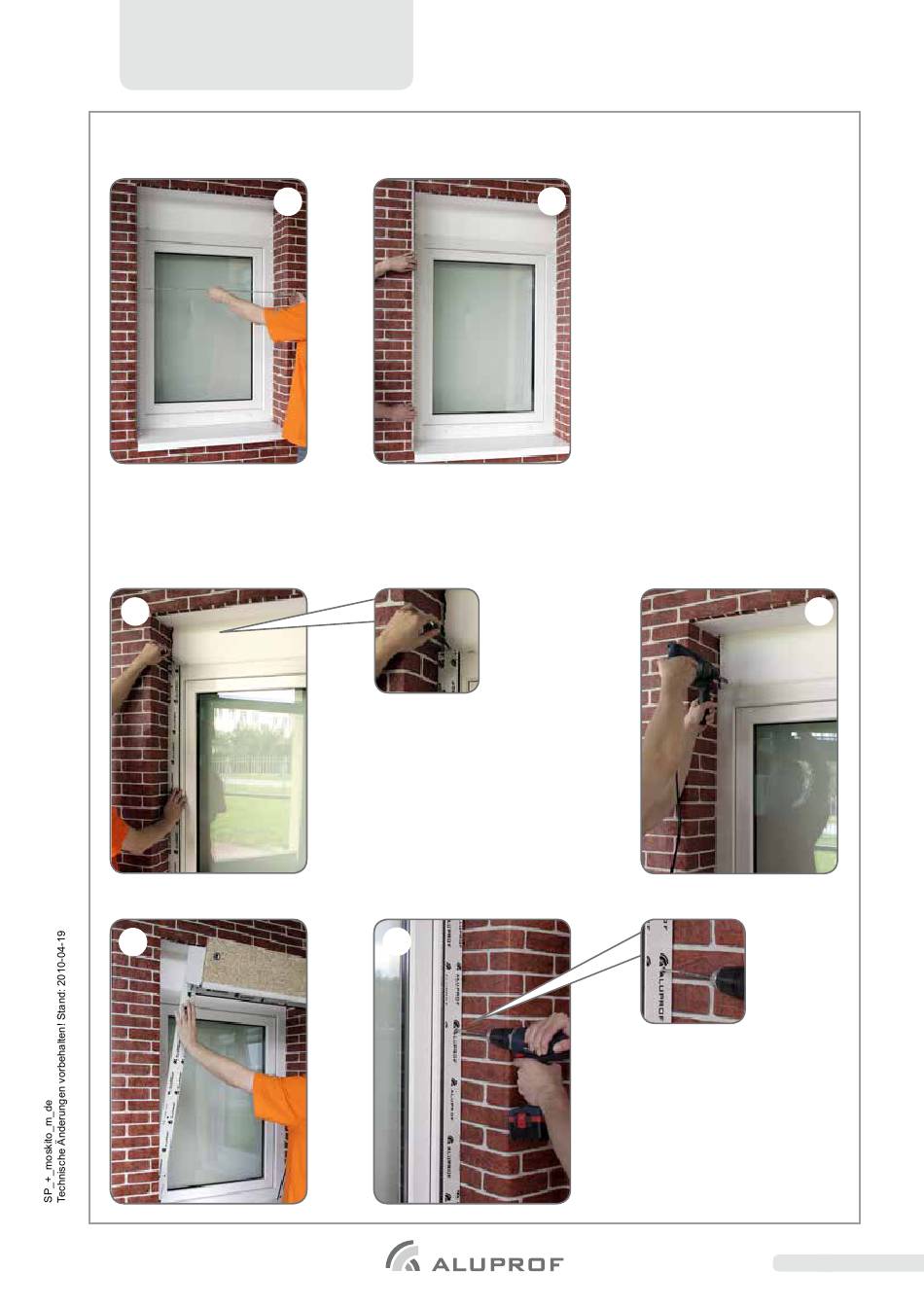

a) Maßesüberprüfung der Öffnung [11], [12].
11
b) Bitte die Stelle anzeichnen, wo die Öffnung für die Schnur/Gurt des manuellen Antriebes sein soll.
Das ist ungefähr 17 mm über der Führungsschienenkante [13]. Danach bitte die Öffnung bohren [14].
- für Gurt – mit einen Ø 20 ÷ 22 mm Bohrer ( in das Loch ein Installationsrohr Ø 20 ÷ 22 mm einführen, und bündig mit
dem Fensterrahmen von beiden Seiten abschneiden)
- für Schnur – mit ein Ø 10 ÷ 13 mm Bohrer (In das Loch die Seilführung einführen) und mit der Fensterstärke
anpassen. Bei elektrischem Antrieb das Loch für die Antriebsleitung sollte dort gemacht werden, wo die elektrische
Leitung sein wird.
13
c) Den Rollladen in die Fensteröffnung setzen [15], die Führungsschienen senkrecht in den Fensterrahmen mit Schrauben
befestigen [16]
15
12
16
14
