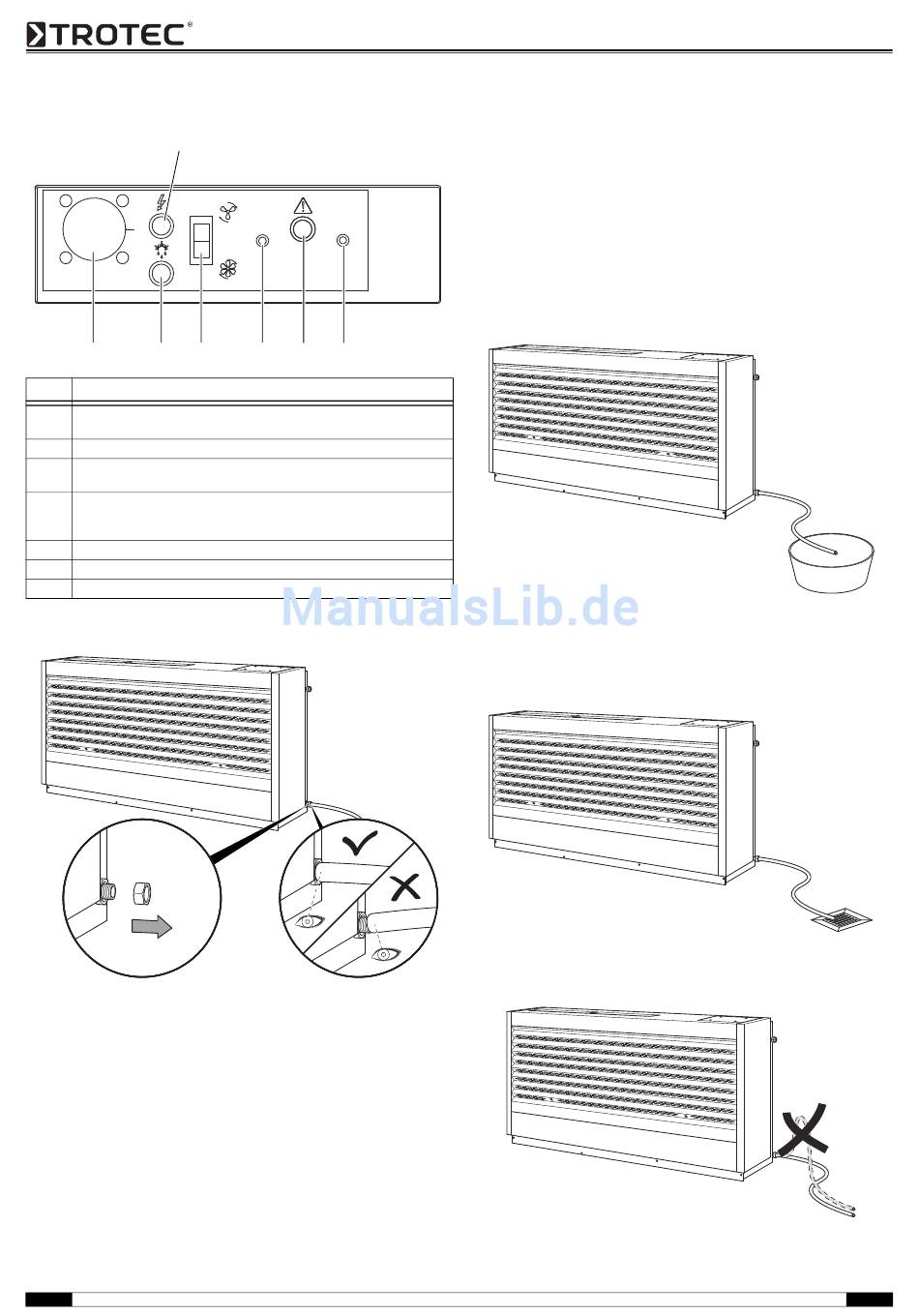

Bedienelemente
14
30%
20%
60%
80%
13
12
11
Nr.
Bedienelement
8
HP (High-Pressure) Reset-Taster:
Drücken Sie diesen Taster, wenn die Störungsanzeigen (9) leuchtet.
9
Störungsanzeige
10
LP (Low-Pressure) Reset-Taster:
Drücken Sie diesen Taster, wenn die Störungsanzeigen (9) leuchtet.
11
Kippschalter Ventilationsgeschwindigkeit:
Stellung oben: niedrige Ventilationsgeschwindigkeit
Stellung unten: hohe Ventilationsgeschwindigkeit
12
Kontrolllampe Abtauautomatik
13
Drehregler Hygrostat
14
Betriebs-Kontrolllampe
Betrieb mit Schlauch am Kondensatanschluss
8
10
9
8
Bedienungsanleitung – Kondenstrockner DH 75/110 AX/BX
Kondensatablassschlauch verlegen
1. Stellen Sie sicher, dass der Kondensatablassschlauch ord-
nungsgemäß am Gerät angeschlossen und beschädigungsfrei
ist.
2. Platzieren Sie das Schlauchende des Kondensatablassschlau-
ches je nach Anwendungsfall wie folgt:
– Stellen Sie einen ausreichend dimensionierten Behälter
(mind. 20 Liter) neben das Gerät und legen Sie das
Schlauchende hinein. Überprüfen Sie regelmäßig den Füll-
stand des Behälters.
– Platzieren Sie das Schlauchende des Kondensatablass-
schlauches oberhalb eines Wasserabflusses. Für größere
Distanzen kann auch ein längerer Schlauch des gleichen
Typs verwendet werden.
3. Stellen Sie sicher, dass der Kondensatablassschlauch ein per-
manentes Gefälle aufweist.
15x1 mm
