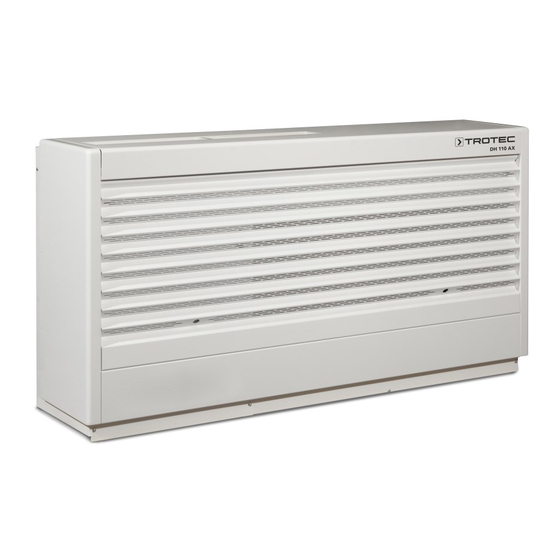

- Seite 1 DH 75/110 AX/BX Bedienungsanleitung – Kondenstrockner DH 75/110 AX/BX ® TROTEC GmbH & Co. KG • Grebbener Straße 7 • D-52525 Heinsberg Tel.: +49 2452 962-400 • Fax: +49 2452 962-200 www.trotec.com • E-Mail: info@trotec.com...
-
Seite 2: Inhaltsverzeichnis
Die verwendeten Warennamen sind eingetragene und sollten als solche betrachtet werden. Lieferumfang kann von den Produktabbildungen abweichen. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt erarbeitet. Wir übernehmen kei- ® nerlei Haftung für Fehler oder Auslassungen. © TROTEC Bedienungsanleitung – Kondenstrockner DH 75/110 AX/BX... -
Seite 3: Informationen Über Das Gerät
Luftfeuchtigkeit befindet sich hier ein Hygrostat mit einem Dreh- Hinweis! ® regler. Dieser Drehregler ist nach dem Entfernen der Schutzabde- Kontaktieren Sie Ihren TROTEC -Kundenservice, wenn Sie wei- ckung erreichbar. tere Informationen zur Nutzung der Wärmerückgewinnung benö- Das Gerät ermöglicht eine Absenkung der relativen Luftfeuchtig- tigen. -
Seite 4: Technische Daten
Technische Daten Parameter Wert Modell DH 75 AX DH 110 AX DH 110 BX Entfeuchterleistung, max. 135 l / 24 h 150 l / 24 h 150 l / 24 h Betriebstemperatur 5-40 °C 5-40 °C 5-40 °C Arbeitsbereich relative Luftfeuchtigkeit... - Seite 5 Schaltplan DH 75/110 AX Bedienungsanleitung – Kondenstrockner DH 75/110 AX/BX...
- Seite 6 Schaltplan DH 110 BX Bedienungsanleitung – Kondenstrockner DH 75/110 AX/BX...
-
Seite 7: Sicherheit
Wartungstätigkeiten an der Elektrik bzw. an der • Der elektrische Anschluss darf nur von einer Elektrofachkraft Klimatechnik dürfen nur von Fachbetrieben für durchgeführt werden! ® Kälte- und Klimatechnik oder von TROTEC durchgeführt werden. Restgefahren Gefahr durch elektrischen Strom! Arbeiten an elektrischen Bauteilen dürfen nur von einem autorisierten Fachbetrieb durchgeführt werden! -
Seite 8: Verhalten Im Notfall
Gefahr! Bedienung Ein herunterfallendes Gerät kann Sie verletzen! Für den • Das Gerät arbeitet nach dem Einschalten vollautomatisch. Transport und die Montage des Gerätes ziehen Sie eine weitere Person hinzu. Halten Sie sich nicht unter dem • Damit der eingebaute Sensor die Luftfeuchtigkeit korrekt er- angehobenen Gerät auf. -
Seite 9: Bedienelemente
Kondensatablassschlauch verlegen Bedienelemente 1. Stellen Sie sicher, dass der Kondensatablassschlauch ord- nungsgemäß am Gerät angeschlossen und beschädigungsfrei ist. 2. Platzieren Sie das Schlauchende des Kondensatablassschlau- ches je nach Anwendungsfall wie folgt: – Stellen Sie einen ausreichend dimensionierten Behälter (mind. 20 Liter) neben das Gerät und legen Sie das Schlauchende hinein. -
Seite 10: Außerbetriebnahme
Gerät einschalten Außerbetriebnahme 1. Vergewissern Sie sich, dass der Kondensatablassschlauch 1. Lassen Sie das Netzkabel von einer Elektrofachkraft ent- richtig angeschlossen und ordnungsgemäß verlegt ist. Ver- fernen. meiden Sie Stolperstellen. 2. Entfernen Sie den Kondensatablassschlauch sowie darin 2. Stellen Sie sicher, dass der Kondensatablassschlauch nicht befindliche Restflüssigkeit. -
Seite 11: Fehler Und Störungen
Bereiches liegen. Reduzieren Sie die vorgewählte gewünschte Luftfeuchtigkeit. • Lassen Sie eine elektrische Überprüfung von einem Fachbe- ® trieb für Kälte- und Klimatechnik oder von TROTEC durchfüh- ren. Das Gerät läuft, aber keine Kondensatbildung: • Überprüfen Sie den Kondensatablassschlauch auf richtigen Sitz. -
Seite 12: Wartung
Wartung Wartungsintervalle vor jeder Inbe- mindestens mindestens mindestens mindestens Wartungs- und Pflegeintervall bei Bedarf triebnahme alle 2 Wochen alle 4 Wochen alle 6 Monate Jährlich Kondensatpumpe, Kondensatwanne bzw. Kondenstrockner leeren Ansaug- und Ausblasöffnungen auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen Außenreinigung Sichtprüfung des Geräteinneren auf Verschmutzungen Ansauggitter und Luftfilter auf Verschmutzungen und... - Seite 13 Scheuermittel zum Befeuchten des Tuches. Wartungstätigkeiten an der Elektrik bzw. an der Klimatechnik dürfen nur von Fachbetrieben für ® Kälte- und Klimatechnik oder von TROTEC durchgeführt werden. Sichtprüfung des Geräteinneren auf Verschmutzungen 1. Leuchten Sie mit einer Taschenlampe in die Öffnungen des Gerätes.
-
Seite 14: Ersatzteilübersicht Und Ersatzteilliste - Dh 75/110 Ax/Bx
Ersatzteilübersicht und Ersatzteilliste – DH 75/110 AX/BX Hinweis! Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Bedienungsanleitung ver- wendeten Positionsnummern der Bauteile. PORT B DRAIN HOSE REMOVED FOR CLARITY ELECTRIC BOX/ CONSOLE REMOVED FOR CLARITY LP SCHRADER HP SCHRADER VARIES PER EDITION VIEW WITH END PANEL... - Seite 15 Ersatzteilübersicht und Ersatzteilliste – DH 75 AX – Elektrik Hinweis! Die Positionsnummern der Ersatzteile unter- SPEED scheiden sich von den in der Bedienungs- anleitung verwendeten Positionsnummern der Bauteile. HIGH SPEED FAN CAP TERMINALS LEFT FREE FOR CUSTOMER SEE FIG 1...
- Seite 16 Ersatzteilübersicht und Ersatzteilliste – DH 110 AX – Elektrik Hinweis! Die Positionsnummern der Ersatzteile unter- SPEED scheiden sich von den in der Bedienungs- anleitung verwendeten Positionsnummern der Bauteile. HIGH 11 12 SPEED TERMINALS LEFT FREE FOR CUSTOMER IN 3 POS'NS FIG 1 CONTINUOUS CYCLE...
- Seite 17 Ersatzteilübersicht und Ersatzteilliste – DH 110 BX – Elektrik Hinweis! Die Positionsnummern der Ersatzteile unter- scheiden sich von den in der Bedienungs- anleitung verwendeten Positionsnummern der Bauteile. TERMINALS LEFT FREE FOR CUSTOMER IN 3 POS'NS FIG 1 SEE FIG 1 CONTINUOUS CYCLE LOW SPEED CAP C4...
-
Seite 18: Entsorgung
Kältemittel betrieben (siehe Kapitel Technische Daten). Entsorgen Sie das im Gerät befindliche Kältemittel/Öl-Gemisch sachgerecht -Kennzeichen finden Sie auf dem Typenschild des Geräts. entsprechend der nationalen Gesetzgebung. Hersteller: Trotec GmbH & Co. KG Grebbener Straße 7 D-52525 Heinsberg Telefon: +49 2452 962-400... - Seite 19 ® TROTEC GmbH & Co. KG • Grebbener Straße 7 • D-52525 Heinsberg Tel.: +49 2452 962-400 • Fax: +49 2452 962-200 www.trotec.com • E-Mail: info@trotec.com...
