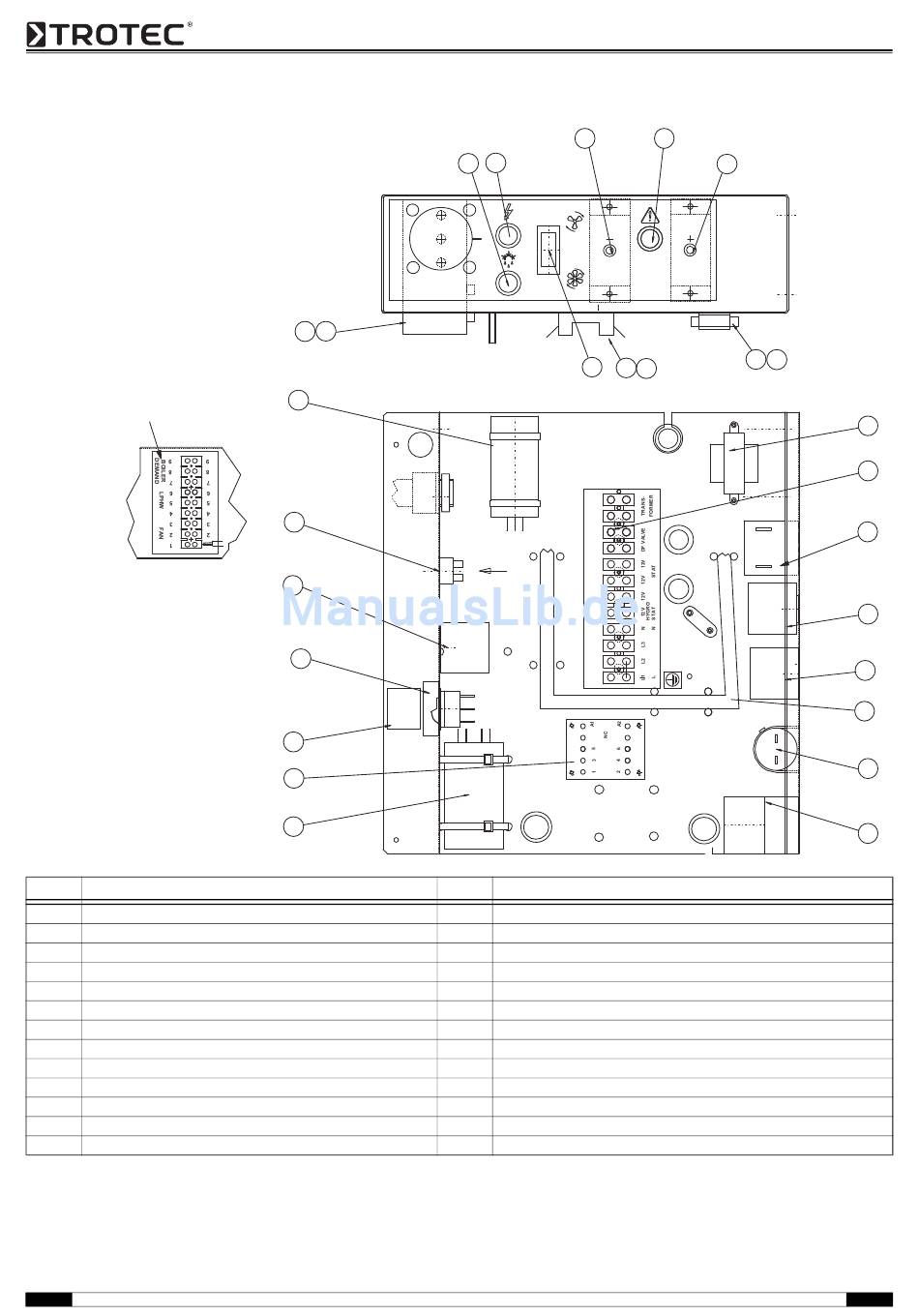

Ersatzteilübersicht und Ersatzteilliste – DH 110 BX – Elektrik
Hinweis!
Die Positionsnummern der Ersatzteile unter-
scheiden sich von den in der Bedienungs-
anleitung verwendeten Positionsnummern
der Bauteile.
TERMINALS LEFT FREE
FOR CUSTOMER
FIG 1
Nr.
Ersatzteil
6
terminal block, 4 way, 16 A
7
terminal block, 9 way, 10 A
8
pilot light red 240 V
9
pilot light clear 240 V
10
pilot light amber 240 V
11
fuse holder
12
fuse 3A
13
relay 25 V c/o 12 V coil
14
mini contactor 3 pole + AUX 230 V
15
rocker switch 1 pole c/o
16
transformer 12 V 6 VA
17
delay timer 9 minutes
18
capacitor 5 μF, 440 V, 60 Hz
16
22
23
FAN
18
CAP
7
46
15
FAN
CONTINUOUS
FAN
CYCLE
26
14
48
HIGH SPEED CAP
C5
Bedienungsanleitung – Kondenstrockner DH 75/110 AX/BX
20
8
9
15
SEE FIG 1
R4
Nr.
Ersatzteil
19
high-pressure switch (400 psi)
20
low-pressure switch manual reset
22
humidistat
23
control knob
24
defrost control stat
25
loom assembly
26
label rocker switch
29
fuse clip
46
relay c/o 2 pole, 25 A, 230 V AC coil
47
run/fan capacitor 11 μF, 450 V, 50/60 Hz
48
run/fan capacitor 12 μF, 450 V, 50/60 Hz
10
19
12
29
11
12
R1
R2
16
6
IN 3
POS'NS
17
13
13
25
47
LOW SPEED CAP C4
24
DE
