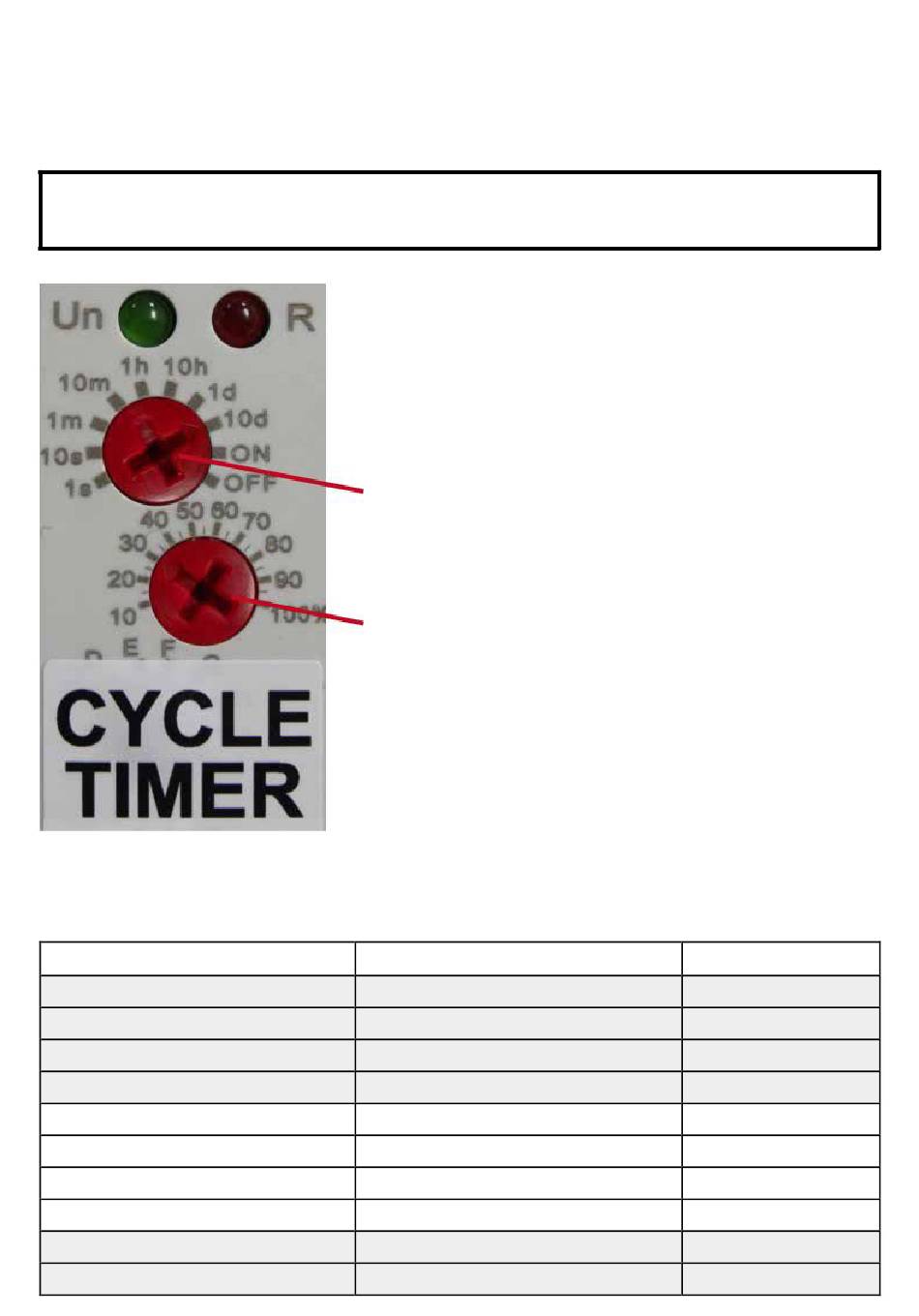

ERKLÄRUNG DES ZEIT-RELAIS
ERKLÄRUNG DES ZEIT-RELAIS
BENUTZEN SIE NUR SCHRAUBE A UND B AM ERSTEN RELAIS
VERÄNDERN SIE NICHT DIE ANDEREN SCHRAUBEN
Beschreibung der Symbole auf der Relais-Skala
Symbol auf der Skala
1 s
10 s
1 m
10 m
1h
10 h
1 d
10 d
ON
OFF
DAS ZEITRELAIS IST WERKSEITIG EINGESTELLT
AUF EINE REINIGUNG ALLE DREI TAGE
Das Reinigungs-Intervall wird durch Drehen der beiden oberen roten
Schrauben am ersten Zeit-Relais eingestellt. Jede Schraube hat
einen Pfeil, der auf das entsprechende Symbol der Skala zeigt.
SCHRAUBE A – Diese Schraube bestimmt die Zeiten der
Reinigungs-Intervalle zwischen 1 und 10 Tage
auf der Grob-Skala.
STELLEN SIE SCHRAUBE A NIE UNTER 1 STUNDE
SCHRAUBE B – Diese Schraube bestimmt die Fein-Einstellung innerhalb
der Grob-Skala.
Beispiel – Um eine Reinigung des Nexus Filters alle 3 Tage
auszulösen zeigt Schraube A auf 10d (Grobeinstellung 10 Tage)
und Schraube B auf 30 (30%).
Dies veranlasst das Zeitrelais eine Reinigung alle 3 Tage durchzuführen.
Beschreibung
1 Sekunde
10 Sekunden
1 Minute
10 Minuten
1 Stunde
10 Stunden
1 Tag
10 Tage
Relais (on) überschreiben
Relais (off) überschreiben
Verwendung
NICHT VERWENDEN
NICHT VERWENDEN
NICHT VERWENDEN
NICHT VERWENDEN
VERWENDEN
VERWENDEN
VERWENDEN
VERWENDEN
NICHT VERWENDEN
NICHT VERWENDEN
25
