IBC control VariMax25 Handbuch Seite 12

EINGANGSSIGNAL/DREHZAHL
Drehzahl (%)
KONTROLLE VOR EINSCHALTEN DER SPANNUNG
Kontrollieren, ob
Kontrollieren, ob
Kontrollieren, ob
INBETRIEBNAHME DER AUSRÜSTUNG
Diese Reihenfolge einhalten
Kontrollieren, ob
Einstellung der
Höchstdrehzahl
Kontrolle der
Mindestdrehzahl
Kontrolle der
Druckluftreinigung
Kontrolle des
Rotationswächters
Zum Abschluss

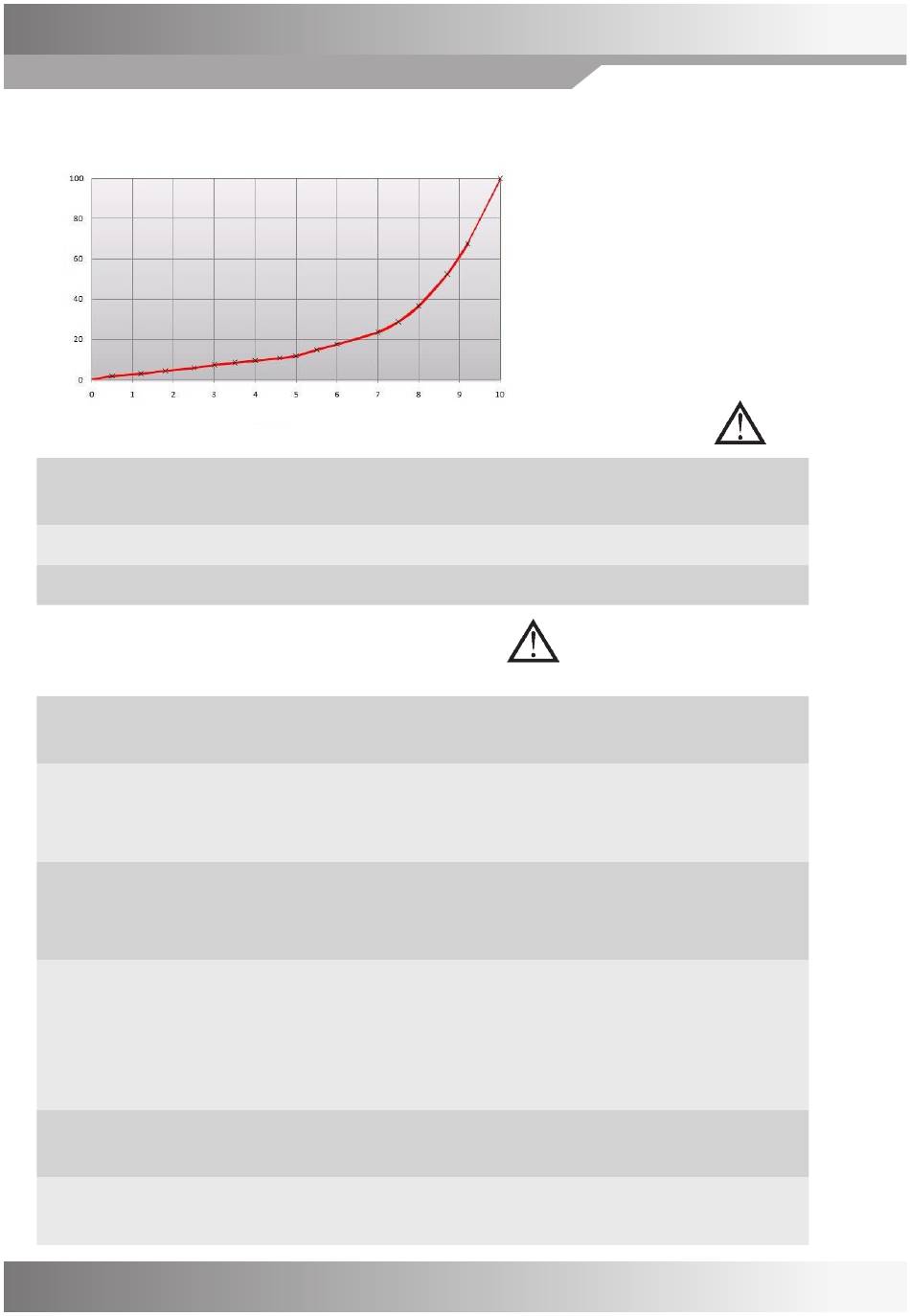

Eingangssignal - Drehzahl
Eingangssignal 0-10 V
die Steuereinheit gemäß Anweisung auf Seite 9 angeschlossen ist.
Anschlussspannung 230-240 V +/-15%, 50/60 Hz.
das Eingangssignal 0-10 V beträgt.
Rotationswächter und Druckluftreinigungsfunktion eingeschaltet sind.
der Motor sich in der richtigen Richtung im Verhältnis zur Drehrichtung
des Rotors dreht. Bei Fehler zwei Phasen vom Motor vertauschen.
DIP-Schalter für „Hohe Drehzahl" in Stellung EIN bringen.
Stellen Sie die "Maximale Drehzahl" so ein, dass der Rotor mit 10-12 rpm
(nach den Anweisungen des Rotorherstellers).
DIP-Schalter für „Niedrige Drehzahl" in Stellung EIN bringen.
Kontrollieren, ob der Rotor anfährt.
Die Mindestdrehzahl ist fest eingestellt.
Strom ausschalten.
Stellen Sie sicher, dass der DIP-Schalter „Druckluftreinigung" in der
Stellung EIN steht und das Eingangssignal abgeschaltet ist.
Nach Einschalten des Stroms dreht sich der Rotor 20 Sekunden mit
12 rpm am Motor.
Die gelbe LED „Rotation" muss blinken, wenn der Magnet unabhängig
von der Stellung des DIP-Schalters den Magnetgeber passiert.
die Steuereinheit den Rotor auf höchste und niedrigste Drehzahl steuern
lassen und kontrollieren, ob die Rotordrehzahl stimmt.
Das Eingangssignal ist direkt
proportional zum Wirkungsgrad am
Rotor, wodurch Eingangssignal und
Drehzahl der Kennlinie in
nebenstehendem Diagramm
entsprechen.
