Mini-LED-Downlight
Art.Nr. 36-5844, 36-5845 Modell MF-3055, MF-3056
Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.
Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen
Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheitshinweise

Warnung! Niemals anderen Leuchten als die mitgelieferten Downlights an das Vorschalt-
gerät anschließen.
Hinweis:
• Bei ausreichenden Kenntnissen darf die Montage dieser Leuchte mitsamt Anschluss
an eine Abzweigdose durchgeführt werden. Der Anschluss an 230 V darf jedoch nur
von einem qualifizierten Elektriker vorgenommen werden.
• Bei Unsicherheit oder nicht ausreichenden Kenntnissen, die Installation von einem
qualifizierten Elektriker ausführen lassen.
• Netzkabel bzw. Stromschalter sind an die Primärseite (230 V) des Vorschalt gerätes
anzuschließen.
• Reparaturen dürfen nur von qualifizierten Elektrikern vorgenommen werden.
• Anzahl angeschlossener Geräte: 3−6.
• Die Leuchten in Reihe schalten, dazu die mitgelieferte Abzweigdose benutzen um den
korrekten Anschluss zu garantieren.

Zusammenbau

Hinweis:
Pro Abzweigung können bis zu 6 Downlights angeschlossen werden. Sollten nur
die 3 Mitgelieferten Downlights angeschlossen werden, müssen für eine fehlerfreie
Funktion 3 der mitgelieferten Klammern an die Abzweigung angeschlossen werden.
Bei 4 angeschlossenen Downlights müssen 2 Klammern angeschlossen werden.
Bei 5 angeschlossenen Downlights muss 1 Klammer angeschlossen werden.
Hinweis: Vor der Installation sicherstellen, dass die 230-V-Netzspannung sicher abgeschaltet ist.

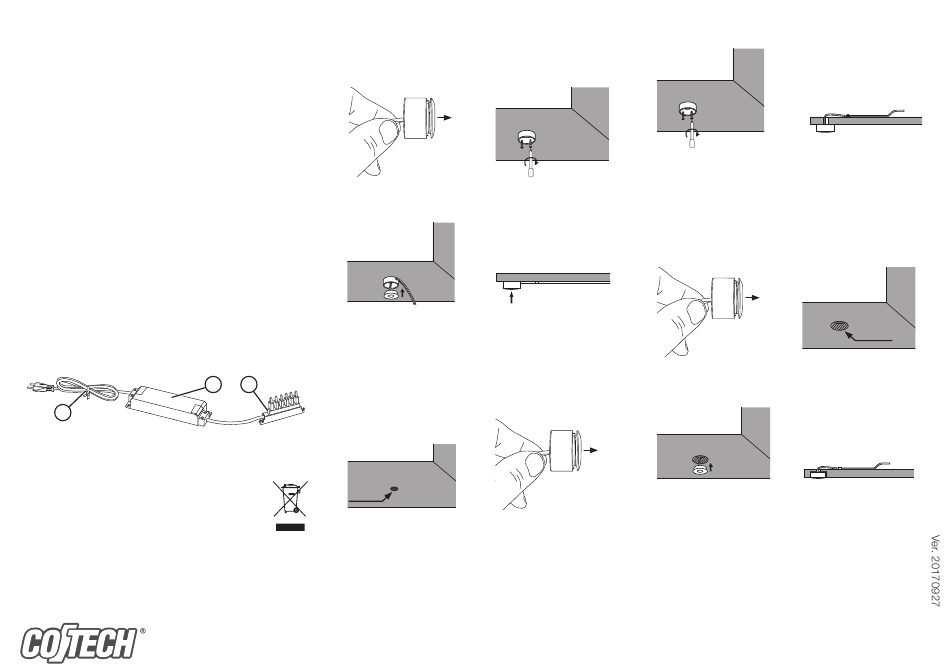

1
1. Netzkabel mit evtl. Stromschalter (separat erhältlich).
2. Vorschaltgerät
3. Abzweigung
Hinweise zur Entsorgung
Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem
Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um
möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die
durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt
auf verantwortliche Weise recycelt werden um die nachhaltige Wieder-
verwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe
des Produktes bitte die vorhandenen Recycling- und Sammelstationen
benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine
umweltfreundliche Weise recyceln.

Technische Daten

Ausstrahlungswinkel
Betriebsspannung 100–240 V, 50/60 Hz
Kabellänge Downlights
Vorschaltgerät 350 mA
Schutzart
Farbtemperatur 3000 K. 100 lm.
DEUTSCHLAND • KUNDENSERVICE Hotline 040 2999 78111 E-Mail kundenservice@clasohlson.de Homepage www.clasohlson.de
Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
Aufputzmontage mit freiliegendem Kabel
Die Kabelführung planen und dabei die Platzierung von Downlights, Vorschaltgerät und
Abzweigung bestimmen.
1. Die Leuchte vorsichtig aus der
Halterung drücken.
3. Das Kabel in der Aussparung an der
Halterung legen und die Halterung
an der Unterlage festziehen.
5. Einen Bügel von der Abzweigung entfernen und die Leuchte an den Stecker
stecken.
Aufputzmontage mit versteckter Kabelführung
2 3
Die Kabelführung planen und dabei die Platzierung von Downlights, Vorschaltgerät und
Abzweigdose bestimmen.
ø 8 mm
1. Löcher (8 mm) für die Kabel bohren.
30°
1,2 m
IP20
3. Die Halterung über dem Loch
festschrauben.
2. Die Halterung festschrauben, aber
nicht komplett an der Unterlage
festziehen. 5. Einen Bügel von der Abzweigung entfernen und die Leuchte an den Stecker
stecken.
Versenkte Montage
Die Kabelführung planen und dabei die Platzierung von Downlights, Vorschaltgerät und
Abzweigung bestimmen.
4. Das Kabel hindurch führen und
die Leuchte in der Halterung
festdrücken.
1. Die Leuchte vorsichtig aus der
Halterung drücken und die Halterung
entfernen.
3. Das Leuchtenkabel in das Loch führen
und das Downlight hineindrücken.
2. Die Leuchte vorsichtig aus der
Halterung drücken.
4. Das Kabel der Leuchte durch
die Halterung und das Loch führen
und die Leuchte in der Halterung
festdrücken.
ø 25 mm
2. An den Stellen, an denen
die Downlights sitzen sollen, Löcher
(Ø 25 mm) bohren.
4. Einen Bügel von der Abzweigung
entfernen und die Leuchte an den
Stecker stecken.
