Specifikationer - Coltech Mf-3055 Kurzanleitung

Minidownlight-LED
Art.nr 36-5844, 36-5845 Modell MF-3055, MF-3056
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.
Säkerhet
Varning! Koppla aldrig några andra armaturer än medföljande downlights till drivdonet.
Obs!
• Du får själv montera armaturerna och ansluta dem till förgreningsdosan.
Anslutningen till 230 V får dock endast utföras av behörig elektriker.
• Om du känner dig osäker på hur montering och installation ska utföras, låt
en behörig elektriker utföra arbetet.
• Nätkabeln/strömbrytaren måste anslutas på primärsidan (230 V-sidan) av drivdonet.
• Ev. reparationer får endast utföras av behörig elektriker.
• Antal anslutna armaturer 3−6.
• Armaturerna måste seriekopplas, använd medföljande förgreningsdosa för att
säkerställa korrekt inkoppling.

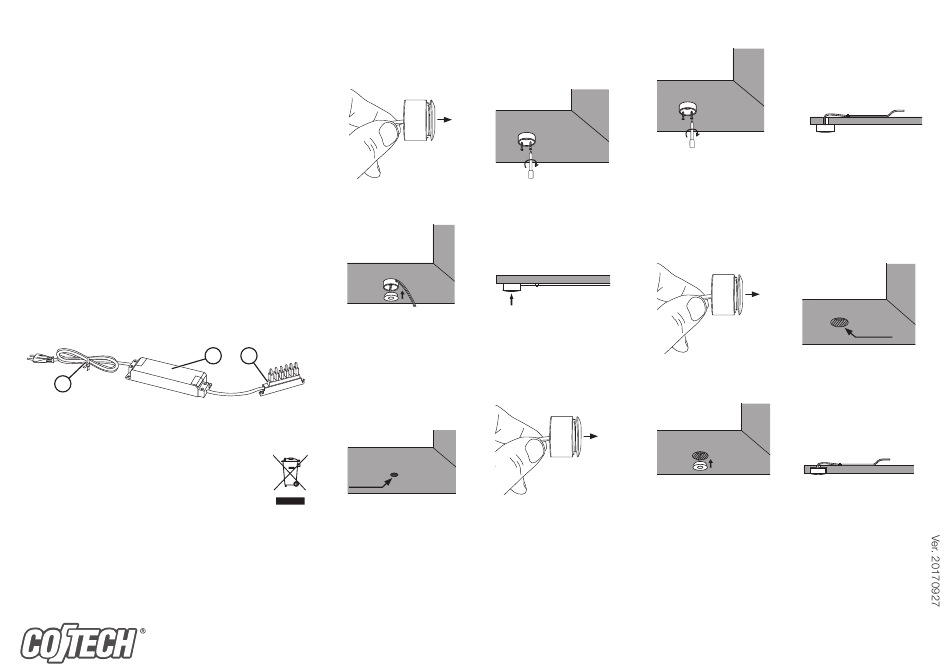

Montering
Obs!
Förgreningsdosan har plats för 6 armaturer. Om endast de 3 medföljande armaturerna
ansluts måste 3 av de medföljande byglarna anslutas till förgreningsdosan för att
armaturerna ska fungera. Om 4 armaturer ansluts måste 2 byglar anslutas. Om 5
armaturer ansluts måste 1 bygel anslutas.
Obs! Försäkra dig om att 230 V-nätspänningen är bortkopplad innan arbetet påbörjas.
1
1. Nätkabel med ev. strömbrytare (säljs separat)
2. Drivdon
3. Förgreningsdosa
Avfallshantering
Denna symbol innebär att produkten inte får kastas tillsammans med
annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell
skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska
produkten lämnas till återvinning så att materialet kan tas omhand på
ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig
av de returhanteringssystem som finns där du befinner dig eller kontakta
inköpsstället. De kan se till att produkten tas om hand på ett för miljön
tillfredställande sätt.

Specifikationer

Nätanslutning 100–240 V, 50/60 Hz Spridningsvinkel
Drivdon 350 mA Kabellängd downlights 1,2 m
3000 K, 100 lm Kapslingsklass
Färgtemperatur
SVERIGE • KUNDTJÄNST tel 0247/445 00 fax 0247/445 09 e-post kundservice@clasohlson.se
internet www.clasohlson.se brev Clas Ohlson AB, 793 85 INSJÖN
Utanpåliggande montage med utanpåliggande kabel
Planera kabeldragningen och bestäm var du vill placera dina downlights,
drivdonet och förgreningsdosan.
1. Tryck försiktigt ut armaturen
ur hållaren.
3. Placera kabeln i urfräsningen
i hållaren och dra fast hållaren
mot underlaget.
2 3
5. Ta bort en bygel ur förgreningsdosan och anslut armaturen till kontakten.
Utanpåliggande montage med dold kabel
Planera kabeldragningen och bestäm var du vill placera dina downlights,
drivdonet och förgreningsdosan.
ø 8 mm
1. Borra hål (8 mm) för kablarna.
30º
IP20
3. Skruva upp hållaren över hålet.
2. Skruva upp hållaren men
dra inte fast den helt mot
5. Ta bort en bygel ur förgreningsdosan och anslut armaturen till kontakten.
underlaget.
Infällt montage
Planera kabeldragningen och bestäm var du vill placera dina downlights,
drivdonet och förgreningsdosan.
4. Mata igenom kabeln och tryck fast
armaturen i hållaren.
1. Tryck försiktigt ut armaturen ur
hållaren och ta bort hållaren.
3. Mata in armaturkabeln i hålet och tryck
fast din downlight.
2. Tryck försiktigt ut armaturen
ur hållaren.
4. Dra igenom armaturens kabel genom
hållaren och hålet och
tryck fast armaturen i hållaren.
ø 25 mm
2. Borra hål (Ø 25 mm) där du vill placera
dina downlights.
4. Ta bort en bygel ur förgrenings dosan
och anslut armaturen till kontakten.
