Turvallisuus; Tekniset Tiedot - Coltech Mf-3055 Kurzanleitung

Pieni LED-kohdevalaisin
Tuotenro 36-5844, 36-5845 Malli MF-3055, MF-3056
Lue käyttöohje ennen tuotteen käyttöä ja säilytä se tulevaa tarvetta varten. Pidätämme
oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.
Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.

Turvallisuus

Varoitus! Älä kytke liitäntälaitteeseen muita valaisimia kuin mukana olevat kohdevalaisimet.
Huom.!
• Voit itse asentaa valaisimet ja liittää ne haaroitusrasiaan. Liitännän verkkovirtaan (230 V)
saa kuitenkin tehdä ainoastaan sähköalan ammattilainen.
• Jos et ole varma, miten asennus tulisi tehdä, ota yhteyttä sähköalan ammattilaiseen.
• Virtajohto/virtakytkin on liitettävä liitäntälaitteen ensiöpuolelta (230 V).
• Mahdolliset korjaukset saa tehdä vain sähköalan ammattilainen.
• Liitettävien valaisinten määrä 3−6.
• Valaisimet tulee kytkeä sarjaan. Varmista oikea kytkentä käyttämällä mukana tulevaa
haaroitusrasiaa.
Asennus
Huom.!
Haaroitusrasiassa on paikat 6 valaisimelle. Jos haaroitusrasiaan liitetään vain
pakkauksen 3 valaisinta, on pakkauksen kiinnittimistä 3 liitettävä haaroitusrasiaan, jotta
valaisimet toimivat. Jos 4 valaisinta liitetään, on liitettävä 2 kiinnitintä. Jos 5 valaisinta
liitetään, on liitettävä 1 kiinnitin.
Huom.! Varmista, että 230 V:n verkkovirta on kytketty pois päältä, kun aloitat asennuksen.

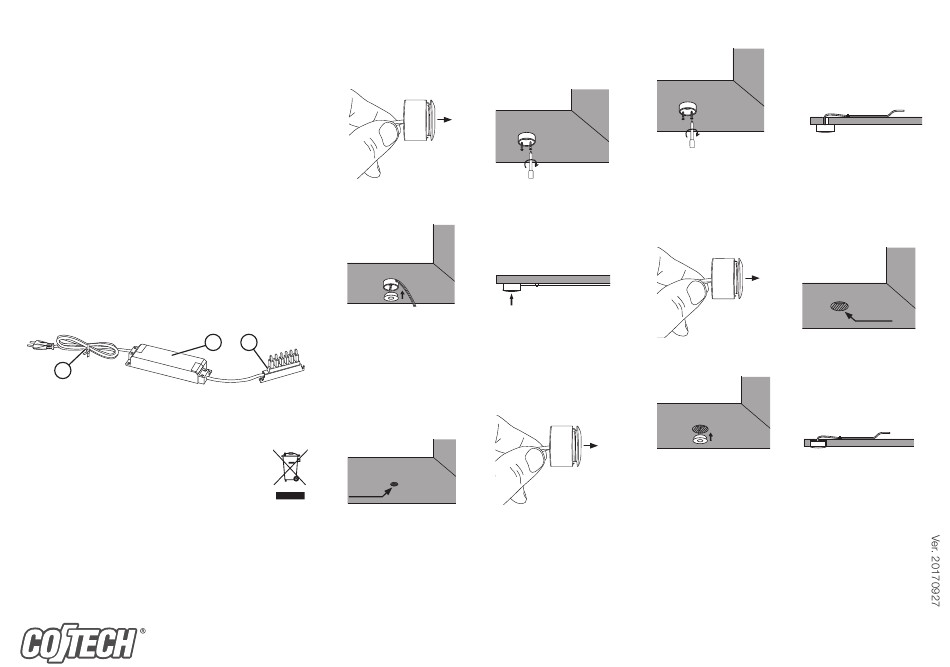

1
1. Virtajohto, jossa on virtakytkin (myydään erikseen)
2. Liitäntälaite
3. Haaroitusrasia
Kierrättäminen
Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen
sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä
johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote
tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella
tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota
yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Verkkoliitäntä 100–240 V, 50/60 Hz Sirontakulma
Liitäntälaite 350 mA Valaisimen johdon pituus
Värilämpötila 3000 K, 100 lm Kotelointiluokka
SUOMI • ASIAKASPALVELU puh. 020 111 2222 sähköposti asiakaspalvelu@clasohlson.fi kotisivu www.clasohlson.fi
osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI
Pinta-asennus ulkopuolella olevalla johdolla
Suunnittele johtojen vetämiset ja päätä, mihin sijoitat kohdevalaisimet, liitäntälaitteen ja
haaroitusrasian.
1. Irrota valaisin varovasti pidikkeestä.
3. Sijoita johto pidikkeessä olevaan
uraan ja kiristä pidike alustaa vasten.
2 3
5. Poista kiinnitin haaroitusrasiasta ja liitä valaisin pistokkeeseen.
Pinta-asennus piilossa olevalla johdolla
Suunnittele johtojen vetämiset ja päätä, mihin sijoitat kohdevalaisimet, liitäntälaitteen ja
haaroitusrasian.
ø 8 mm
1. Poraa 8 mm:n reikä johtoja varten.
30º
1,2 m
IP20
3. Kiinnitä pidike reiän päälle.
2. Ruuvaa pidike auki mutta älä vedä sitä
täysin alustaa vasten. 5. Poista kiinnitin haaroitusrasiasta ja liitä valaisin pistokkeeseen.
Uppoasennus
Suunnittele johtojen vetämiset ja päätä, mihin sijoitat kohdevalaisimet, liitäntälaitteen ja
haaroitusrasian.
4. Syötä johto läpi ja kiinnitä valaisin
pidikkeeseen.
1. Paina valaisin varovasti irti
pidikkeestä ja poista pidike.
3. Syötä valaisimen johto reikään ja paina
valaisin paikalleen.
2. Irrota valaisin varovasti
pidikkeestä.
4. Vedä valaisimen johto pidikkeen
ja reiän läpi ja kiinnitä valaisin
pidikkeeseen.
ø 25 mm
2. Poraa halkaisijaltaan 25 mm:n reikä
valaisimia varten.
4. Poista kiinnitin haaroitusrasiasta ja liitä
valaisin pistokkeeseen.
