Coltech MF-3055 Kurzanleitung Seite 3

LED minidownlight
Art.nr. 36-5844, 36-5845 Modell MF-3055, MF-3056
Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk.
Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data.
Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.
Sikkerhet
Advarsel! Det må aldri kobles andre armaturer enn de medfølgende, i holderne.
Obs!
• Armaturene kan du selv montere og koble dem til forgreningsboksen. Koblingen til
strømnettet må imidlertid utføres av registrert installasjonsvirksomhet.
• Hvis du er usikker på hvordan downlightsen skal monteres bør også dette overlates
til en elektriker.
• Strømbryteren/ledningen må kobles på selve på primærsiden (230 V-siden)
av drivdonet.
• Eventuelle reparasjoner må utføres av faglært elektriker.
• Antall tilkoblede armaturer 3−6.
• Armaturene må seriekobles. Benytt den medfølgende forgreningsboksen for å være
sikker på at koblingen blir riktig.
Montering
Obs!
Forgreningsboksen har plass til 6 armaturer. Hvis man kun skal koble de 3 medfølgende
armaturene til forgreningsboksen, må 3 av de medfølgende bøylene kobles til for at
systemet skal virke. Hvis 4 armaturer skal kobles må 2 bøyler benyttes. Hvis 5 armaturer
skal kobles må 1 bøyle benyttes.
Obs! Forviss deg om at strømmen er koblet fra strømnettet før installeringen starter.

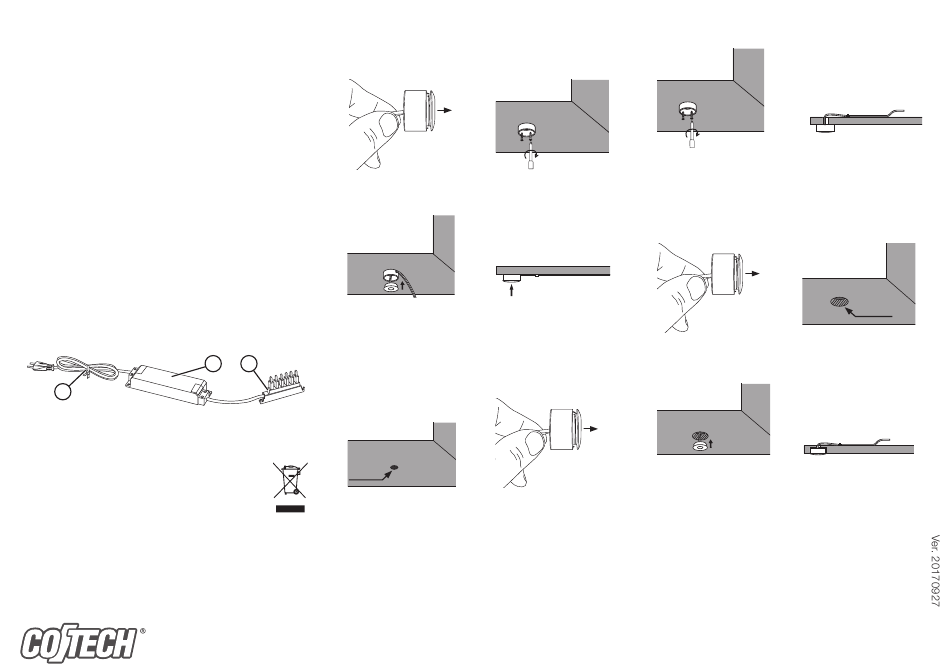

1
1. Strømkabel med ev. strømbryter (selges separat).
2. Drivdon
3. Forgreningsboks
Avfallshåndtering
Symbolet viser til at produktet ikke skal kastes sammen med husholdnings-
avfallet. Dette gjelder i hele EØS-området. For å forebygge eventuelle
skader på helse og miljø, som følge av feil håndtering av avfall, skal
produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på
en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg
eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på
en tilfredsstillende måte som gagner miljøet.
Spesifikasjoner
Spenning 100–240 V, 50/60 Hz Spredningsvinkel
Drivdon/ Kabellengde downlights 1,2 m
spenningsforsyning 350 mA
Kapslingsklasse
Fargetemperatur 3000 K, 100 lm
NORGE • KUNDESENTER
post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
Utenpåliggende montering med synlig kabel
Planlegg monteringen og hvor downlightsen, drivdon og forgreningsboksen skal plasseres.
1. Trykk armaturen forsiktig ut
av holderen.
3. Plasser kabelen i det utfreste sporet
i holderen og trekk holderen fast mot
underlaget.
5. Fjern forgreningsboksen og koble armaturen til kontakten.
Utenpåliggende montering med skjult kabel
2 3
Planlegg monteringen og hvor downlightsen, drivdon og forgreningsboksen
skal plasseres.
ø 8 mm
1. Bor et hull på 8 mm til kablene.
30º
IP20
tel 23 21 40 00 fax 23 21 40 80
2. Skru opp holderen, men ikke trekk
så langt at den kommer helt inntil
underlaget.
4. Mat kabelen gjennom og trykk
armaturen fast i holderen.
2. Trykk armaturen forsiktig ut
av holderen.
e-post kundesenter@clasohlson.no internett www.clasohlson.no
4. Trekk kabelen gjennom holderen
3. Skru fast holderen over hullet.
og hullet, og trykk armaturen fast
i holderen.
5. Fjern forgreningsboksen og koble armaturen til kontakten.
Skjult montering
Planlegg monteringen og hvor downlightsen, drivdon og forgreningsboksen skal plasseres.
1. Trykk armaturen forsiktig ut av 2. Bor et hull (Ø 25 mm) der
holderen og fjern holderen. downlightsen skal sitte.
3. Mat på med armaturkabelen inn i hullet 4. Fjern forgreningsboksen og koble
og fest downlightsen. armaturen til kontakten.
ø 25 mm
