Passwort wird verwendet um unberechtigte Eintritte ins Menu zu verhindern. Der Menuschritt StPAS
beinhaltet 20 Zahlenkombinationen, eine davon kann gewählt und im Menuschritt PASS für den Eintritt
verwendet werden. Zur Sperrung des Menus wird im Menuschritt PASS eine andere, nicht korrekte
Kombination eingegeben, welche das Menu sperrt. Das Menu kann dann nur mit dem korrekten
Passwort freigegeben werden.
1
MENU
Die Taste MENU eröffnet das Gerätemenu. Der gewünschte Parameter wird mit ACK bestätigt und mit
UP oder DOWN gesetzt. Die blinkende Stelle - Cursor - wird mit ACK positioniert. Das Vorzeichen und
der Dezimalpunkt können erst dann gesetzt werden, wenn die blinkende Stelle mit ACK ausserhalb der
Anzeige positioniert ist. Mit UP wird der Dezimalpunkt, mit DOWN das Vorzeichen gewählt. Mit SET wird
die Programmierung abgeschlossen und die Anzeige kehrt in den Messmodus zurück.
MENUSCHRITTE
SP1
Set Point 1.
SP2
Set Point 2.
SP3
Set Point 3.
SP4
Set Point 4.
PASS
Korrekte Eingabe vom Passwort erlaubt die Parametrisierung des Gerätes.
rSt A
Mit der ACK Taste werden die Zähler P-Cnt und A-Cnt auf Null gesetzt.
HSt 1
Hysterese SP1.
FnrL1
Relaisfunktion SP1: OP P, CL P, OP A, CL A, OP S, CL S. (OP-open, CL closed) und die
Zuordnung zu den Zählern P, A oder S.
HSt 2
Hysterese SP2.
FnrL2
Relaisfunktion SP2: OP P, CL P, OP A, CL A, OP S, CL S. (OP-open, CL closed) und die
Zuordnung zu den Zählern P, A oder S.
HSt 3
Hysterese SP3.
FnrL3
Relaisfunktion SP3: OP P, CL P, OP A, CL A, OP S, CL S. (OP-open, CL closed) und die
Zuordnung zu den Zählern P, A oder S.
HSt 4
Hysterese SP4.
FnrL4
Relaisfunktion SP4: OP P, CL P, OP A, CL A, OP S, CL S. (OP-open, CL closed) und die
Zuordnung zu den Zählern P, A oder S.
FdSP1
Funktion von der Hauptanzeige: P-Cnt, A-Cnt, S-Cnt
FdSP2
Funktion von der unteren linken Anzeige: P-Cnt, A-Cnt, S-Cnt, diSP1, diSP3, OFF
FdSP3
Funktion von der unteren rechten Anzeige: P-Cnt, A-Cnt, S-Cnt, diSP2, diSP4, OFF
P-SEt
4-stellige additive Konstante - Offset - mit Dezimalpunkt und Vorzeichen
PSCAL
4-stellige Multiplikationskonstante mit Dezimalpunkt und Vorzeichen.
dSCAL
Dividierkonstante, wählbar zwischen :1 bis :10000.
P-Ord
CCC.dd Wahl der Anzeigeauflösung.
S-SEt
4-stellige additive Konstante - Offset - mit Dezimalpunkt und Vorzeichen
SSCAL
4-stellige Multiplikationskonstante mit Dezimalpunkt und Vorzeichen
dSCAL
Dividierkonstante, wählbar zwischen :1 bis :10000.

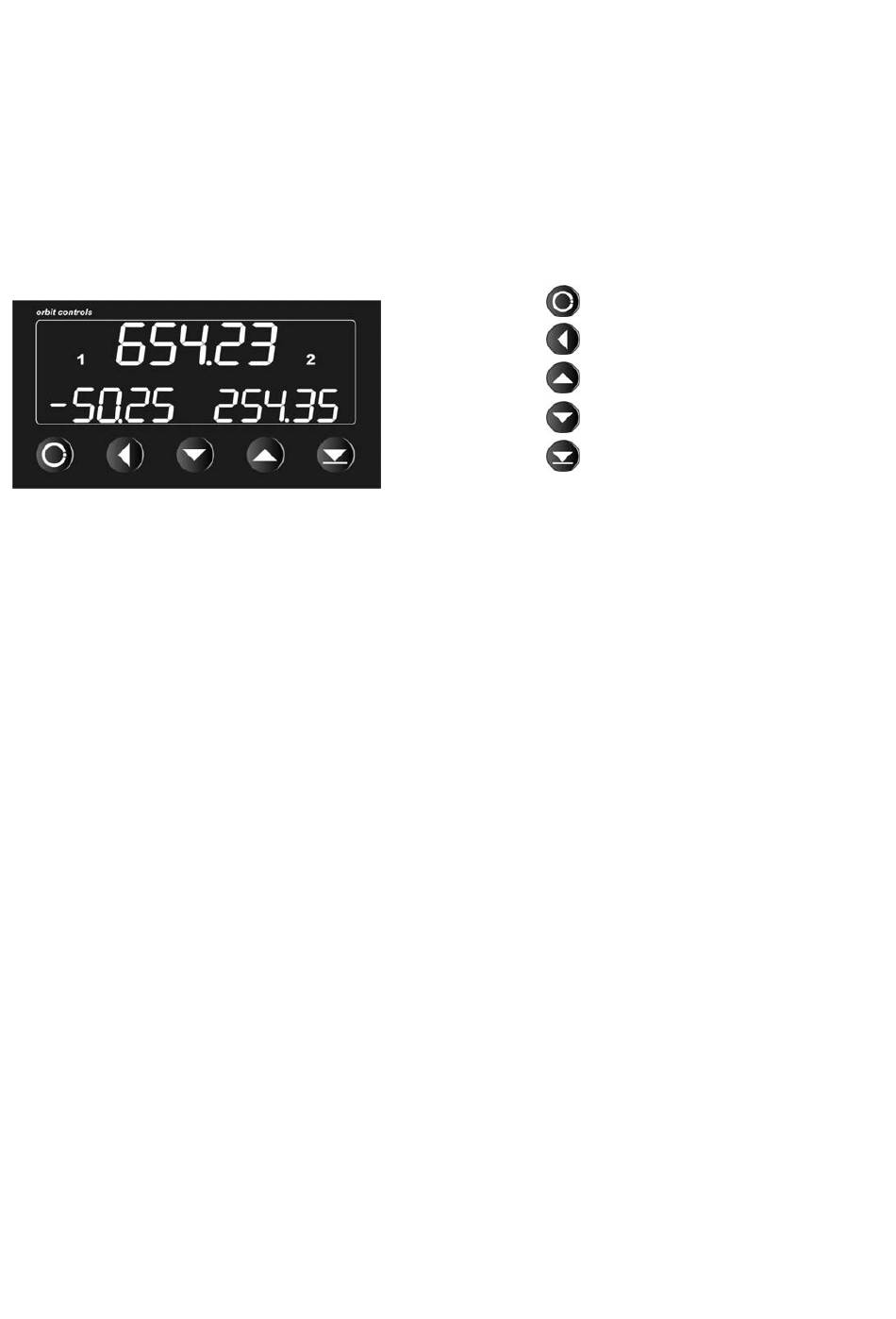

MENU
ACK
UP
DOWN
SET
1, 2 aktivierte Set Points
6
