PROGRAMMIERBARER INTEGRATOR
OC 7171A-3D-I
Drei fünfstellige Anzeigen
Analogeingang
Momentanwert Anzeige
Totalisator
Freie Skalierung
Zwei Grezwertrelais
RS232 und RS485 mit Adresse
Speicher der letzten Messung

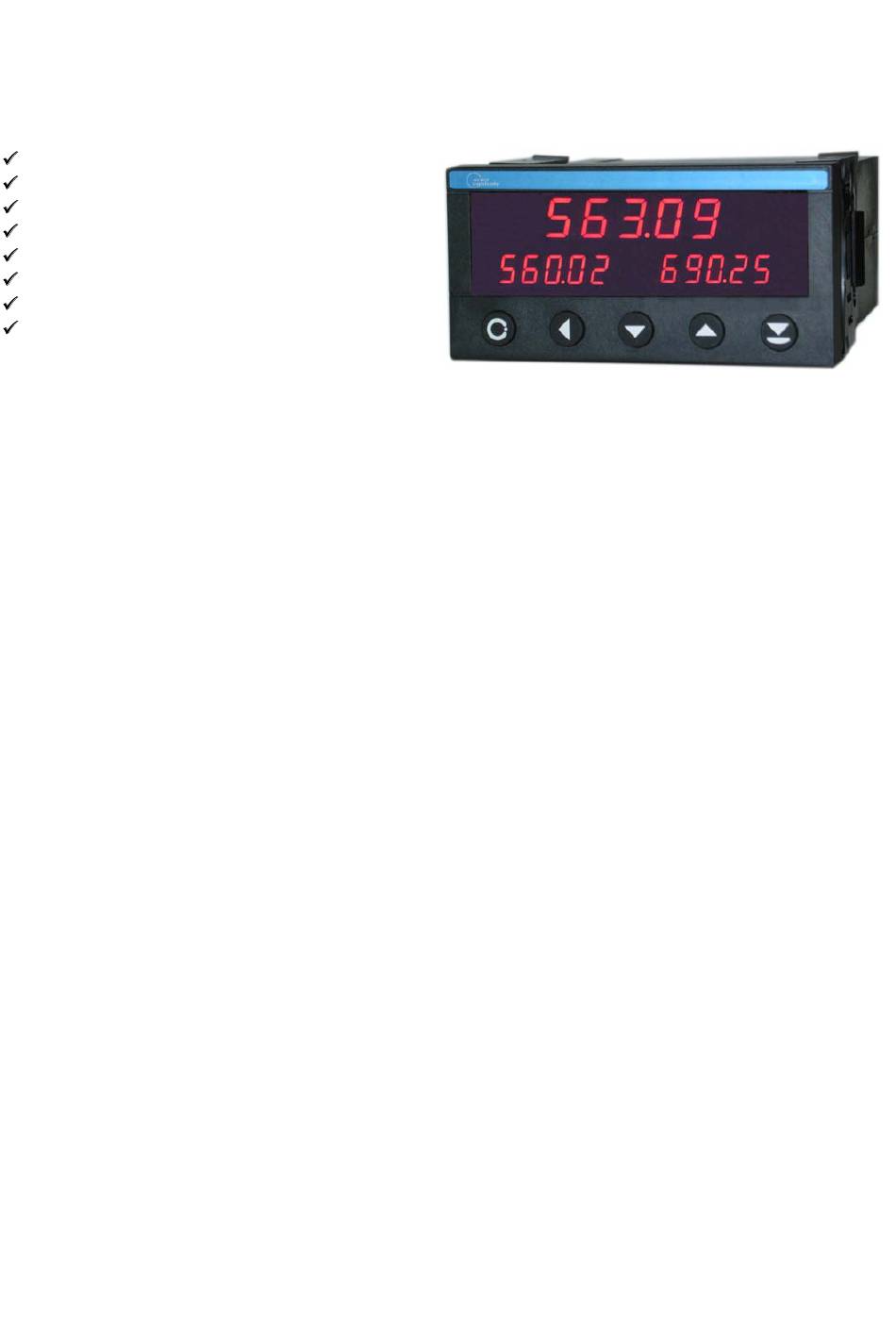

Modell OC 7171A-3D-I ist ein programmierbares Gerät für zeitliche Integration von
Analogsignalen. Das Grundgerät ist ein skalierbarer Dualzähler mit einem Spannungs-Frequenz
Konverter,
in
welchem
Frequenzspektrum umgesetzt wird. Je nach Anwendung und Messbereich, wird die interne
Frequenz zwischen 0 ... 1Hz und 0 ... 1000Hz festgelegt. Standardmässig beträgt sie 0 ... 1Hz.
Die resultierende Zeitintegration zeichnet sich durch eine sehr hohe Linearität und Genauigkeit
aus. Der Digitalanzeigen zeigen den Momentanwert, den Kumulierwert und den Totalisierwert.
Der Kumulierwert kann über die Tastatur auf Null gesetzt werden, der Totalisator kann nur über
das Menu auf Null gesetzt werden.
Die Geräteparameter und der kumulierte Wert werden automatisch gespeichert und bleiben
auch beim ausgeschalteten Gerät festgehalten. Beim Neueinschalten fängt der Zählvorgang an
dem gespeicherten Wert an.
Wenn beispielsweise ein Signal von 4-20mA eines Durchflussgebers dem Durchfluss von 0-30
LPM entspricht, kann das Hauptdisplay in Liter 0 ... 30.00 skaliert werden, die rechte untere
Anzeige kumuliert die Tagesproduktion und die untere linke Anzeige die Gesamtproduktion in
kg.
WAHL DER DREI ANZEIGEN
Die gewählte Zählerfunktion kann in Menuschritten FdSP1, FdSP2 und FdSP3 über die Tastatur den
drei Anzeigen frei zugeordnet werden. Drei Anzeigefunktionen können gewählt werden:
P-Cnt
Stückzahlzähler - Batch Counter. Die Anzeige kann mit der Taste SET oder mit Signal am
Eingang C auf Null gesetzt werden.
A-Cnt
Totalisator. Die Anzeige kumuliert die Werte der Anzeige P-Cnt und kann nur im Menu mit
dem Befehl rSt A auf Null gesetzt werden. Automatische Speicherung beim Stromausfall.
S-Cnt
Frequenzmessung oder Periodendauer-Messung des P-Cnt Zählers. Die Periodendauer-
Messung ist im Menuschritt S-Ord wählbar.
Hauptanzeige
Die Hauptanzeige kann für Funktionen P-Cnt, A-Cnt oder S-Cnt gewählt werden.
das
Analogsignal
4
in
ein
präzises,
linear
proportionales
