DE
5.6 Elektrischer Anschluss
5.6.1 Versorgungsspannung und analoges Stromsignal
siehe Tabelle 2
Der linke Stecker des Aerosol-Monitors
(Stiftkontakt) ist für den Anschluss der
Betriebsspannung und für das analoge
Ausgangssignal vorgesehen.
Die PIN-Belegung ist der untenstehenden
Tabelle zu entnehmen. Sobald die Versor-
gungsspannung anliegt, ist der Aerosol-
Monitor betriebsbereit, die Betriebsspan-
nungs-LED leuchtet.
Der rechte Stecker des Aerosol-Monitors
(Buchsenkontakt) ist hingegen für den An-
schluß des BUS-Kabels hin zum MMS-
System oder für die Verwendung des
Teach-Adapters vorgesehen.
28

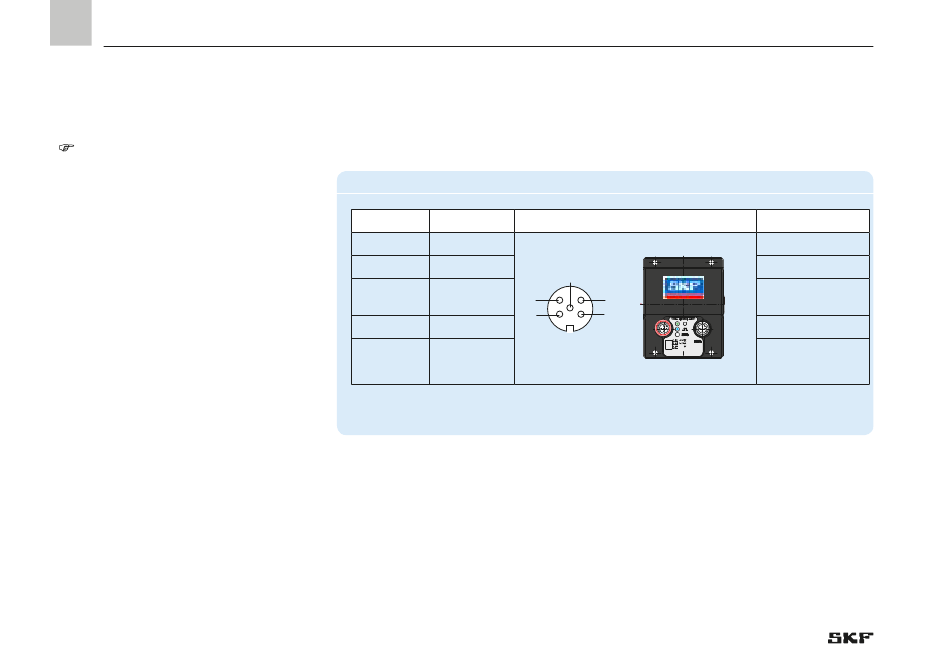

PIN-Belegung für Betriebsspannung und Analog-Signal, Tabelle 2
Kontakt
Belegung
Pin 1
+ 24 VDC
Pin 2
4...20 mA
0 V
Pin 3
(GND)
Pin 4
-
-
Pin 5
1) Blick auf den Stecker
2) Bei Verwendung eines konfektionierten M12x1-Kabels
Empfohlenes Zubehör für den elektrischen Anschluss: siehe Kapitel 10, Zubehör.
Stiftkupplung
1
)
5
3
4
1
2
5. Montage
Aderfarben
2
)
braun
weiß
blau
schwarz
grün-gelb
oder grau
