12 de | Schnellinstallation

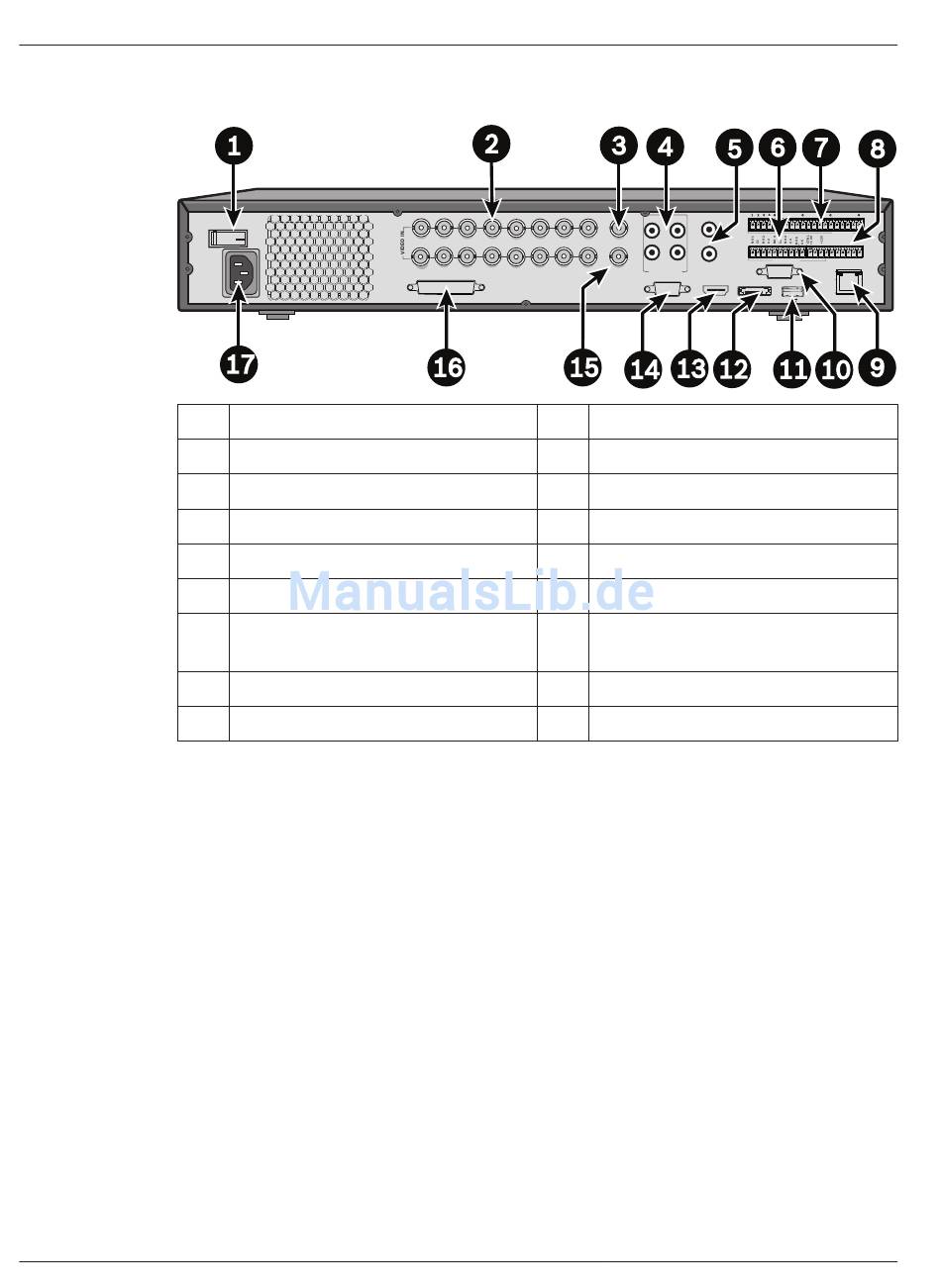

Anschlüsse auf der Rückseite des DIVAR AN 5000 (16-Kanal)
2015.11 | v2.3.1 | AM18-Q0668
ON OFF
0
1 Netzschalter
2 Kamera VIDEO IN BNC-Stecker
3 CVBS-Ausgang – Monitor A
4 Audioeingänge
5 Audioausgang und MIC IN-Anschluss
6 Alarmausgänge
7 Alarmeingänge
8 RS485‑ und Tastaturanschlüsse
9 RJ45-Ethernet-Anschluss
2 4 6 8 12 14
10
1 3 7 11 13
5 9
VIDEO OUT
10 RS232-Anschluss zur Dome-Steuerung
11 USB-Anschluss
12 eSATA-Anschluss
13 HDMI-Ausgang – Monitor A
14 VGA-Ausgang – Monitor A
15 CVBS-Ausgang ‑ Monitor B
16 VIDEO OUT-Anschlüsse
17 Netzanschluss
Installationshandbuch
DIVAR AN 3000 / DIVAR AN 5000
16 CVBS MON. A
AUDIO OUT
2 4
1 3
MIC IN
15 CVBS MON. B
AUDIO IN
VGA MON.A HDMI MON.A
e-SATA
(durchgeschleift)
Bosch Security Systems
5 6 7 8 9 10 11 12 13 14 15 16
ALARM IN
+ _ + _
G G G G
ALARM OUT RS-485 KEYBOARD
RS-232
ETHERNET
