y Deklarovaná súhrnná hodnota vibrácií a deklarovaná hodnota emisie hluku sa zmerala v súlade so štandardnou skúšob-
nou metódou a smie sa použiť na porovnanie jedného náradia s iným. Deklarovaná súhrnná hodnota vibrácií a deklaro-
vaná hodnota emisie hluku sa smie takisto použiť na predbežné stanovenie expozície.
•
VÝSTRAHA
y Emisia vibrácií a hluku počas skutočného používania náradia sa môže líšiť od deklarovaných hodnôt v závislosti od spô-
sobu, akým sa náradie používa, najmä aký druh obrobku sa opracováva.
y Je nutné určiť bezpečnostné merania na ochranu obsluhujúcej osoby, ktoré sú založené na zhodnotení expozície v sku-
točných podmienkach používania (počítať so všetkými časťami pracovného cyklu, ako je čas, keď je náradie vypnuté
a keď beží naprázdno okrem času spustenia).

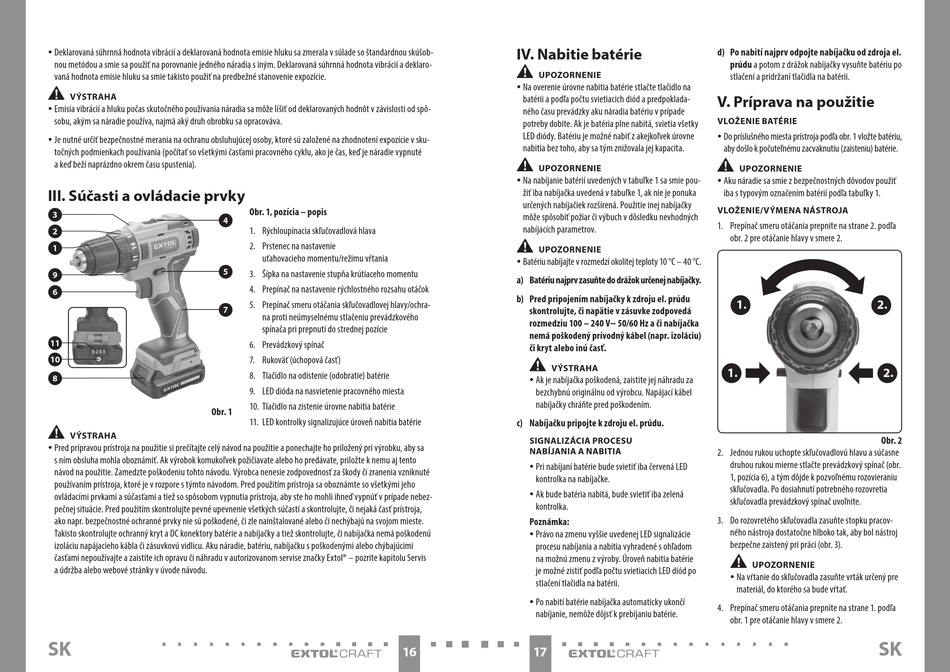

III. Súčasti a ovládacie prvky
3
4
2
1
5
9
6
7
11
10
8
Obr. 1
•
VÝSTRAHA
y Pred prípravou prístroja na použitie si prečítajte celý návod na použitie a ponechajte ho priložený pri výrobku, aby sa
s ním obsluha mohla oboznámiť. Ak výrobok komukoľvek požičiavate alebo ho predávate, priložte k nemu aj tento
návod na použitie. Zamedzte poškodeniu tohto návodu. Výrobca nenesie zodpovednosť za škody či zranenia vzniknuté
používaním prístroja, ktoré je v rozpore s týmto návodom. Pred použitím prístroja sa oboznámte so všetkými jeho
ovládacími prvkami a súčasťami a tiež so spôsobom vypnutia prístroja, aby ste ho mohli ihneď vypnúť v prípade nebez-
pečnej situácie. Pred použitím skontrolujte pevné upevnenie všetkých súčastí a skontrolujte, či nejaká časť prístroja,
ako napr. bezpečnostné ochranné prvky nie sú poškodené, či zle nainštalované alebo či nechýbajú na svojom mieste.
Takisto skontrolujte ochranný kryt a DC konektory batérie a nabíjačky a tiež skontrolujte, či nabíjačka nemá poškodenú
izoláciu napájacieho kábla či zásuvkovú vidlicu. Aku náradie, batériu, nabíjačku s poškodenými alebo chýbajúcimi
časťami nepoužívajte a zaistite ich opravu či náhradu v autorizovanom servise značky Extol® – pozrite kapitolu Servis
a údržba alebo webové stránky v úvode návodu.
SK
Obr. 1, pozícia – popis
1. Rýchloupínacia skľučovadlová hlava
2. Prstenec na nastavenie
uťahovacieho momentu/režimu vŕtania
3. Šípka na nastavenie stupňa krútiaceho momentu
4. Prepínač na nastavenie rýchlostného rozsahu otáčok
5. Prepínač smeru otáčania skľučovadlovej hlavy/ochra-
na proti neúmyselnému stlačeniu prevádzkového
spínača pri prepnutí do strednej pozície
6. Prevádzkový spínač
7. Rukoväť (úchopová časť)
8. Tlačidlo na odistenie (odobratie) batérie
9. LED dióda na nasvietenie pracovného miesta
10. Tlačidlo na zistenie úrovne nabitia batérie
11. LED kontrolky signalizujúce úroveň nabitia batérie
16
IV. Nabitie batérie
•
UPOZORNENIE
y Na overenie úrovne nabitia batérie stlačte tlačidlo na
batérii a podľa počtu svietiacich diód a predpoklada-
ného času prevádzky aku náradia batériu v prípade
potreby dobite. Ak je batéria plne nabitá, svietia všetky
LED diódy. Batériu je možné nabiť z akejkoľvek úrovne
nabitia bez toho, aby sa tým znižovala jej kapacita.
•
UPOZORNENIE
y Na nabíjanie batérií uvedených v tabuľke 1 sa smie pou-
žiť iba nabíjačka uvedená v tabuľke 1, ak nie je ponuka
určených nabíjačiek rozšírená. Použitie inej nabíjačky
môže spôsobiť požiar či výbuch v dôsledku nevhodných
nabíjacích parametrov.
•
UPOZORNENIE
y Batériu nabíjajte v rozmedzí okolitej teploty 10 °C – 40 °C.
a) Batériu najprv zasuňte do drážok určenej nabíjačky.
b) Pred pripojením nabíjačky k zdroju el. prúdu
skontrolujte, či napätie v zásuvke zodpovedá
rozmedziu 100 – 240 V~ 50/60 Hz a či nabíjačka
nemá poškodený prívodný kábel (napr. izoláciu)
či kryt alebo inú časť.
•
VÝSTRAHA
y Ak je nabíjačka poškodená, zaistite jej náhradu za
bezchybnú originálnu od výrobcu. Napájací kábel
nabíjačky chráňte pred poškodením.
c) Nabíjačku pripojte k zdroju el. prúdu.
SIGNALIZÁCIA PROCESU
NABÍJANIA A NABITIA
y Pri nabíjaní batérie bude svietiť iba červená LED
kontrolka na nabíjačke.
y Ak bude batéria nabitá, bude svietiť iba zelená
kontrolka.
Poznámka:
y Právo na zmenu vyššie uvedenej LED signalizácie
procesu nabíjania a nabitia vyhradené s ohľadom
na možnú zmenu z výroby. Úroveň nabitia batérie
je možné zistiť podľa počtu svietiacich LED diód po
stlačení tlačidla na batérii.
y Po nabití batérie nabíjačka automaticky ukončí
nabíjanie, nemôže dôjsť k prebíjaniu batérie.
17
d) Po nabití najprv odpojte nabíjačku od zdroja el.
prúdu a potom z drážok nabíjačky vysuňte batériu po
stlačení a pridržaní tlačidla na batérii.
V. Príprava na použitie
VLOŽENIE BATÉRIE
y Do príslušného miesta prístroja podľa obr. 1 vložte batériu,
aby došlo k počuteľnému zacvaknutiu (zaisteniu) batérie.
•
UPOZORNENIE
y Aku náradie sa smie z bezpečnostných dôvodov použiť
iba s typovým označením batérií podľa tabuľky 1.
VLOŽENIE/VÝMENA NÁSTROJA
1. Prepínač smeru otáčania prepnite na strane 2. podľa
obr. 2 pre otáčanie hlavy v smere 2.
1.
2.
1.
2.
Obr. 2
2. Jednou rukou uchopte skľučovadlovú hlavu a súčasne
druhou rukou mierne stlačte prevádzkový spínač (obr.
1, pozícia 6), a tým dôjde k pozvoľnému rozovieraniu
skľučovadla. Po dosiahnutí potrebného rozovretia
skľučovadla prevádzkový spínač uvoľnite.
3. Do rozovretého skľučovadla zasuňte stopku pracov-
ného nástroja dostatočne hlboko tak, aby bol nástroj
bezpečne zaistený pri práci (obr. 3).
•
UPOZORNENIE
y Na vŕtanie do skľučovadla zasuňte vrták určený pre
materiál, do ktorého sa bude vŕtať.
4. Prepínač smeru otáčania prepnite na strane 1. podľa
obr. 1 pre otáčanie hlavy v smere 2.
SK
