y Deklarovaná souhrnná hodnota vibrací a deklarovaná hodnota emise hluku se změřila v souladu se standardní zkušební
metodou a smí se použít pro porovnání jednoho nářadí s jiným. Deklarovaná souhrnná hodnota vibrací a deklarovaná
hodnota emise hluku se smí také použít k předběžnému stanovení expozice.
•
VÝSTRAHA
y Emise vibrací a hluku během skutečného používání nářadí se může lišit od deklarovaných hodnot v závislosti na způso-
bu, jakým se nářadí používá, zejména jaký se opracovává druh obrobku.
y Je nutné určit bezpečnostní měření k ochraně obsluhující osoby, která jsou založena na zhodnocení expozice ve skuteč-
ných podmínkách používání (počítat se všemi částmi pracovního cyklu, jako je čas, po který je nářadí vypnuto a kdy
běží naprázdno kromě času spuštění).

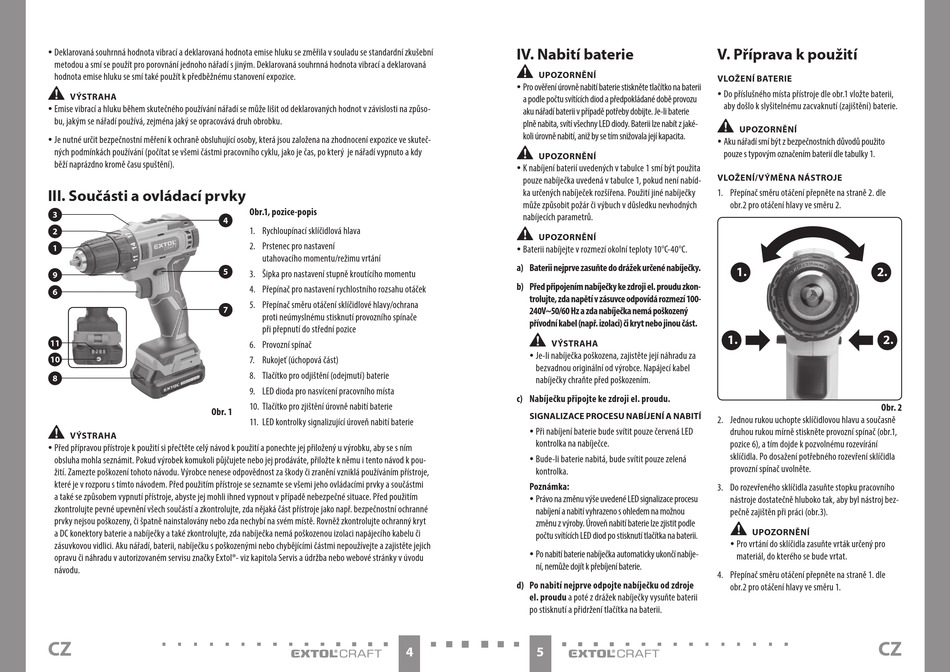

III. Součásti a ovládací prvky
3
4
2
1
5
9
6
7
11
10
8
Obr. 1
•
VÝSTRAHA
y Před přípravou přístroje k použití si přečtěte celý návod k použití a ponechte jej přiložený u výrobku, aby se s ním
obsluha mohla seznámit. Pokud výrobek komukoli půjčujete nebo jej prodáváte, přiložte k němu i tento návod k pou-
žití. Zamezte poškození tohoto návodu. Výrobce nenese odpovědnost za škody či zranění vzniklá používáním přístroje,
které je v rozporu s tímto návodem. Před použitím přístroje se seznamte se všemi jeho ovládacími prvky a součástmi
a také se způsobem vypnutí přístroje, abyste jej mohli ihned vypnout v případě nebezpečné situace. Před použitím
zkontrolujte pevné upevnění všech součástí a zkontrolujte, zda nějaká část přístroje jako např. bezpečnostní ochranné
prvky nejsou poškozeny, či špatně nainstalovány nebo zda nechybí na svém místě. Rovněž zkontrolujte ochranný kryt
a DC konektory baterie a nabíječky a také zkontrolujte, zda nabíječka nemá poškozenou izolaci napájecího kabelu či
zásuvkovou vidlici. Aku nářadí, baterii, nabíječku s poškozenými nebo chybějícími částmi nepoužívejte a zajistěte jejich
opravu či náhradu v autorizovaném servisu značky Extol®- viz kapitola Servis a údržba nebo webové stránky v úvodu
návodu.
CZ
Obr.1, pozice-popis
1. Rychloupínací sklíčidlová hlava
2. Prstenec pro nastavení
utahovacího momentu/režimu vrtání
3. Šipka pro nastavení stupně kroutícího momentu
4. Přepínač pro nastavení rychlostního rozsahu otáček
5. Přepínač směru otáčení sklíčidlové hlavy/ochrana
proti neúmyslnému stisknutí provozního spínače
při přepnutí do střední pozice
6. Provozní spínač
7. Rukojeť (úchopová část)
8. Tlačítko pro odjištění (odejmutí) baterie
9. LED dioda pro nasvícení pracovního místa
10. Tlačítko pro zjištění úrovně nabití baterie
11. LED kontrolky signalizující úroveň nabití baterie
4
IV. Nabití baterie
•
UPOZORNĚNÍ
y Pro ověření úrovně nabití baterie stiskněte tlačítko na baterii
a podle počtu svítících diod a předpokládané době provozu
aku nářadí baterii v případě potřeby dobijte. Je-li baterie
plně nabita, svítí všechny LED diody. Baterii lze nabít z jaké-
koli úrovně nabití, aniž by se tím snižovala její kapacita.
•
UPOZORNĚNÍ
y K nabíjení baterií uvedených v tabulce 1 smí být použita
pouze nabíječka uvedená v tabulce 1, pokud není nabíd-
ka určených nabíječek rozšířena. Použití jiné nabíječky
může způsobit požár či výbuch v důsledku nevhodných
nabíjecích parametrů.
•
UPOZORNĚNÍ
y Baterii nabíjejte v rozmezí okolní teploty 10°C-40°C.
a) Baterii nejprve zasuňte do drážek určené nabíječky.
b) Před připojením nabíječky ke zdroji el. proudu zkon-
trolujte, zda napětí v zásuvce odpovídá rozmezí 100-
240V~50/60 Hz a zda nabíječka nemá poškozený
přívodní kabel (např. izolaci) či kryt nebo jinou část.
•
VÝSTRAHA
y Je-li nabíječka poškozena, zajistěte její náhradu za
bezvadnou originální od výrobce. Napájecí kabel
nabíječky chraňte před poškozením.
c) Nabíječku připojte ke zdroji el. proudu.
SIGNALIZACE PROCESU NABÍJENÍ A NABITÍ
y Při nabíjení baterie bude svítit pouze červená LED
kontrolka na nabíječce.
y Bude-li baterie nabitá, bude svítit pouze zelená
kontrolka.
Poznámka:
y Právo na změnu výše uvedené LED signalizace procesu
nabíjení a nabití vyhrazeno s ohledem na možnou
změnu z výroby. Úroveň nabití baterie lze zjistit podle
počtu svítících LED diod po stisknutí tlačítka na baterii.
y Po nabití baterie nabíječka automaticky ukončí nabíje-
ní, nemůže dojít k přebíjení baterie.
d) Po nabití nejprve odpojte nabíječku od zdroje
el. proudu a poté z drážek nabíječky vysuňte baterii
po stisknutí a přidržení tlačítka na baterii.
5
V. Příprava k použití
VLOŽENÍ BATERIE
y Do příslušného místa přístroje dle obr.1 vložte baterii,
aby došlo k slyšitelnému zacvaknutí (zajištění) baterie.
•
UPOZORNĚNÍ
y Aku nářadí smí být z bezpečnostních důvodů použito
pouze s typovým označením baterií dle tabulky 1.
VLOŽENÍ/VÝMĚNA NÁSTROJE
1. Přepínač směru otáčení přepněte na straně 2. dle
obr.2 pro otáčení hlavy ve směru 2.
1.
2.
1.
2.
Obr. 2
2. Jednou rukou uchopte sklíčidlovou hlavu a současně
druhou rukou mírně stiskněte provozní spínač (obr.1,
pozice 6), a tím dojde k pozvolnému rozevírání
sklíčidla. Po dosažení potřebného rozevření sklíčidla
provozní spínač uvolněte.
3. Do rozevřeného sklíčidla zasuňte stopku pracovního
nástroje dostatečně hluboko tak, aby byl nástroj bez-
pečně zajištěn při práci (obr.3).
•
UPOZORNĚNÍ
y Pro vrtání do sklíčidla zasuňte vrták určený pro
materiál, do kterého se bude vrtat.
4. Přepínač směru otáčení přepněte na straně 1. dle
obr.2 pro otáčení hlavy ve směru 1.
CZ
