Gewebebalken
TISSUES

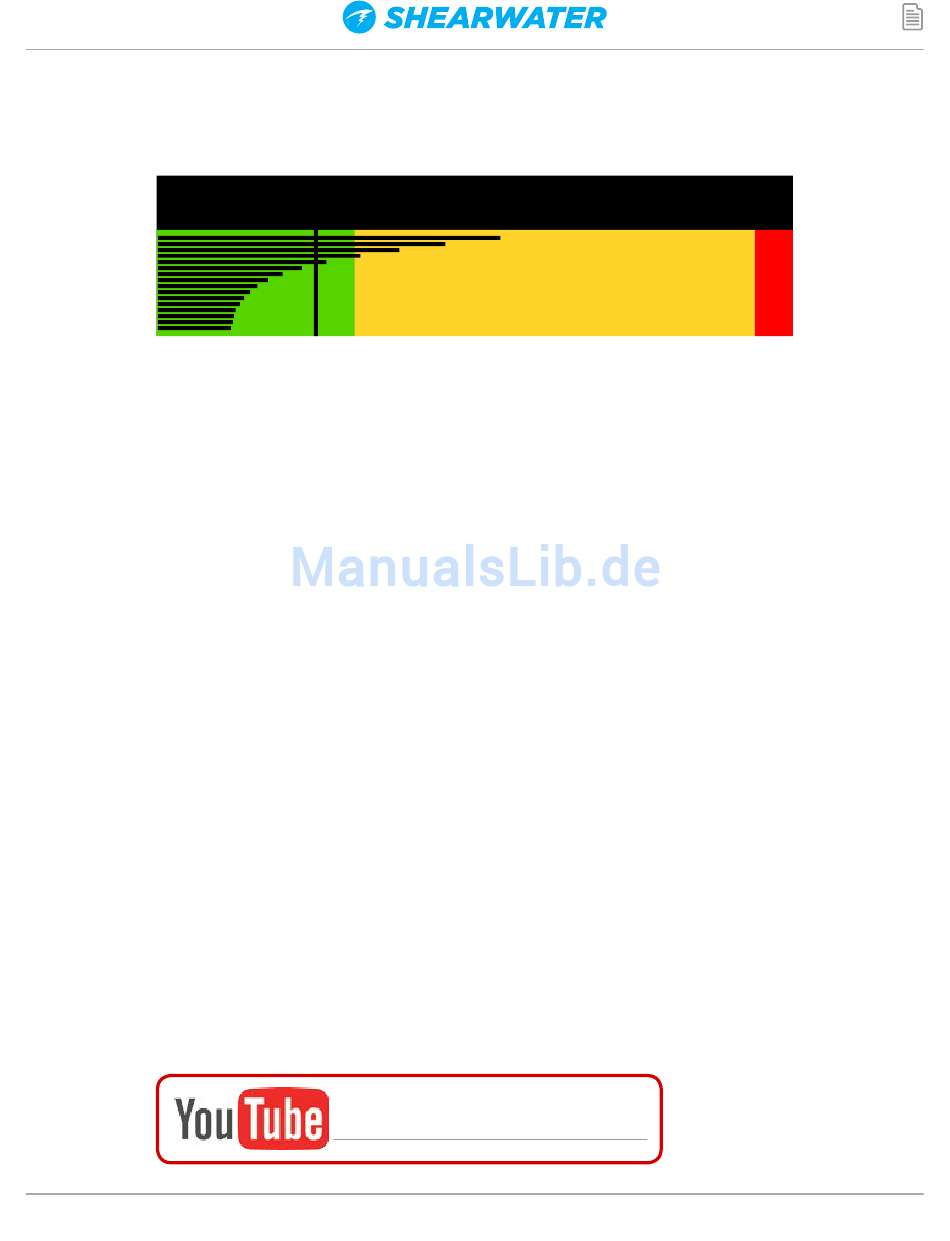

Der Gewebebalken zeigt die Inertgas-Gewebespannung des
Gewebekompartiments nach dem ZHL-16C-Modell von Bühlmann an. Beachten
Sie, dass VPM-B die Spannung auf die gleiche Weise überwacht.
Das schnellste Gewebekompartiment wird oben angezeigt, das langsamste
unten. Jeder Balken steht für die kombinierte Summe aus den Stickstoff- und
TISSUES
Helium-Inertgasspannungen. Nach rechts hin erhöht sich der Druck.
Die vertikale schwarze Linie zeigt den inspiratorischen Inertgasdruck an. Die
Grenze zwischen dem grünen und gelben Bereich stellt den Umgebungsdruck
dar. Die Grenze zwischen dem gelben und roten Bereich ist der M-Wert-Druck
nach ZHL-16C.
Beachten Sie, dass die Skala für jedes Gewebekompartiment über dem grünen
Bereich unterschiedlich ist. Der Grund für die Skalierung der Balken auf diese
Art und Weise ist, dass die Gewebespannungen hinsichtlich des Risikos
visualisiert werden können (d. h. wie nahe sie prozentual zu den ursprünglichen
Übersättigungsgrenzwerten nach Bühlmann sind). Diese Skala ändert sich auch
mit der Tiefe, da die M-Wert-Linie sich ebenfalls mit der Tiefe ändert.
Betriebsanleitung – Perdix
Video anschauen:

Demo der Perdix-Gewebe
