Bestücken von SO-DIMM-Steckplätzen
Auf der Systemplatine befinden sich zwei SO-DIMM-Steckplätze, d. h. ein Steckplatz pro Kanal. Die
Steckplätze sind mit XMM1 und XMM3 gekennzeichnet. Der Steckplatz XMM1 ist Speicherkanal A
zugeordnet. Der Steckplatz XMM3 ist Speicherkanal B zugeordnet.

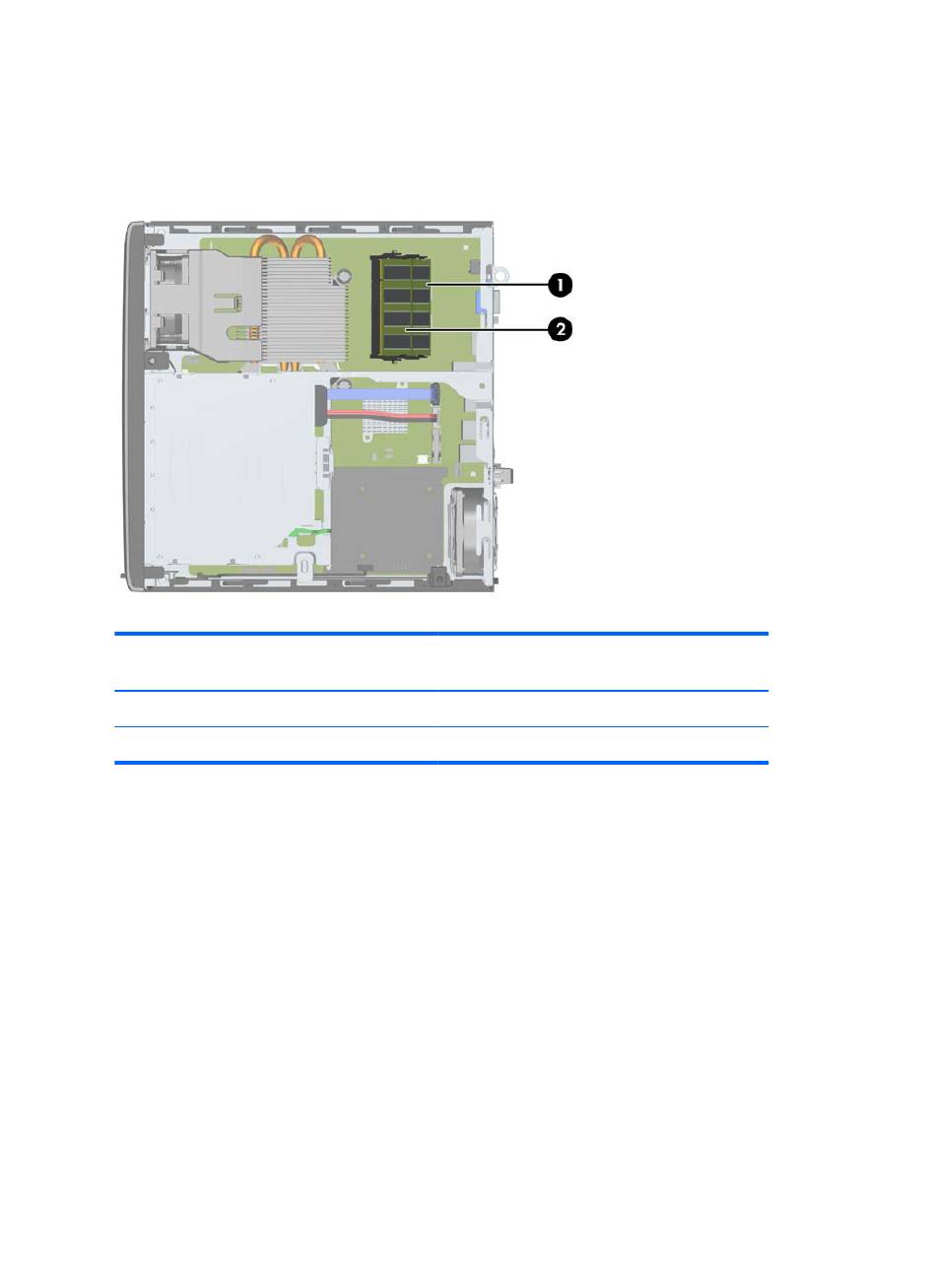

Abbildung 2-9
Tabelle 2-1
Nr.
Beschreibung
1
SO-DIMM1-Steckplatz, Kanal B
2
SO-DIMM3-Steckplatz, Kanal A
Je nach Installation der SO-DIMM-Module arbeitet das System automatisch im Single Channel Mode,
im Dual Channel Mode oder im Flex Mode.
Das System arbeitet im Single Channel Mode, wenn die SO-DIMM-Steckplätze nur eines Kanals
●
bestückt sind.
Das System arbeitet in einem Dual Channel Mode mit höherer Leistung, wenn die
●
Speicherkapazität des SO-DIMM in Kanal A der Speicherkapazität des SO-DIMM in Kanal B
entspricht.
Das System arbeitet im Flex Mode, wenn die Gesamtspeicherkapazität der SO-DIMMs in Kanal A
●
nicht mit der Gesamtspeicherkapazität der SO-DIMMs in Kanal B identisch ist. Im Flex Mode
beschreibt der Kanal, der mit der geringsten Speicherkapazität bestückt ist, die
Gesamtspeicherkapazität, die dem Dual Channel Mode zugewiesen ist; die übrige
Speicherkapazität steht für den Single Channel Mode zur Verfügung. Wenn ein Kanal mehr
Speicher aufweist als der andere, sollte der größere Speicher Kanal A zugewiesen werden.
In jedem Modus wird die maximale Betriebsgeschwindigkeit durch das langsamste SO-DIMM im
●
System bestimmt.
DEWW
Position der SO-DIMM-Steckplätze
Position der SO-DIMM-Steckplätze
Etikett für
Systemplatine
XMM1
XMM3
Installieren von zusätzlichem Speicher
Farbe
Steckplatz
Schwarz
Schwarz
17
