Betriebsanleitung
Diagnose-Ausgang:
An den Anschlüssen kann eine Spannungsin-
formation über den Betriebszustand des Ventils
gemessen werden.
Folgende Informationen sind verfügbar:
• D1/3FP: Stellung des Ventilkolbens
(+10...0...-10V entsprechen +100...0...-100 %
Ventilhub).
• D30FP: Stellung des Vorsteuerkolbens
(+10...0...-10V entsprechen +100...0...-100 %
Ventilhub).

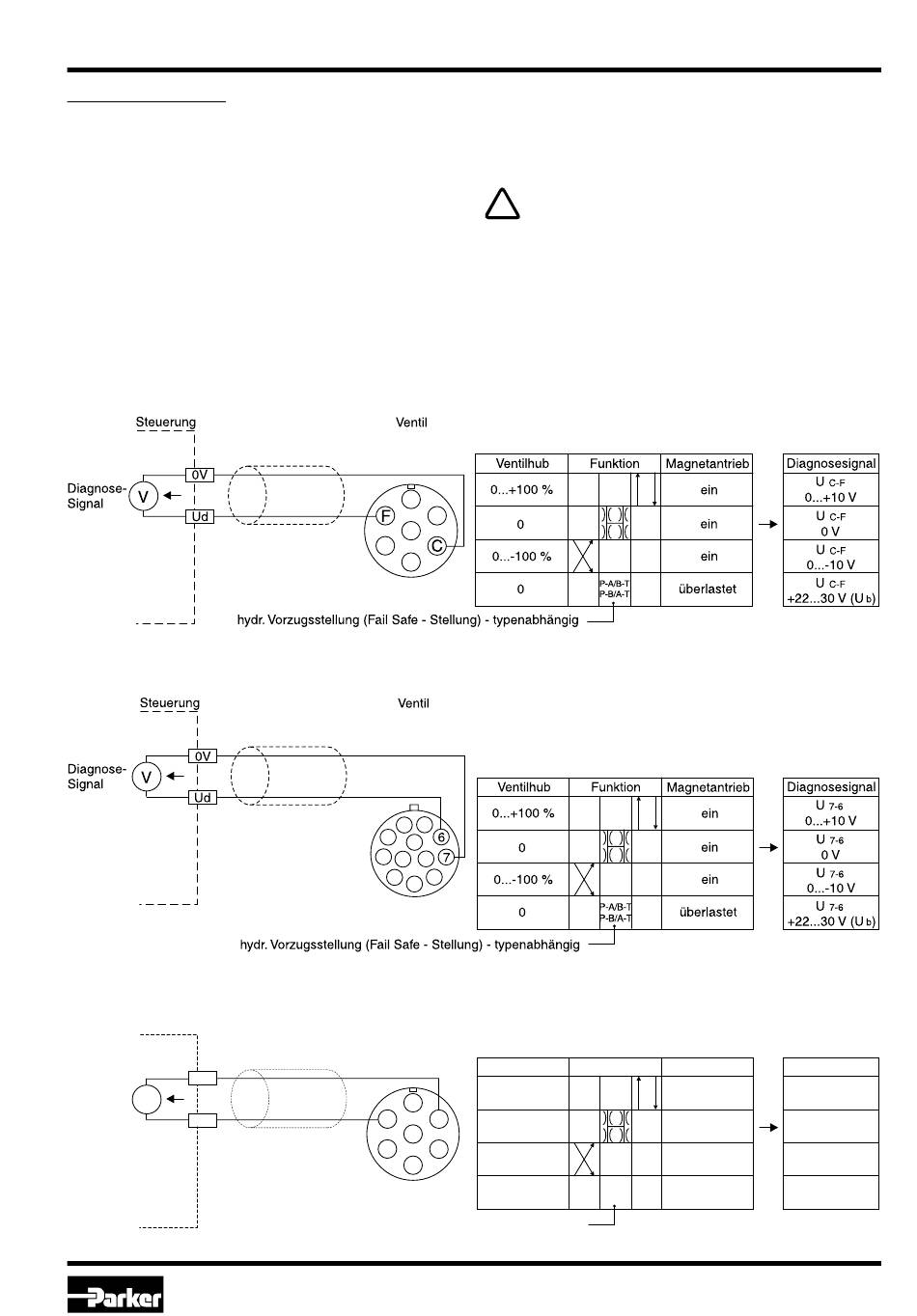

Anschlussplan Diagnoseausgang
Code 0 (6 + PE)
Anschlussplan Diagnoseausgang
Code 5 (11 + PE)
Anschlussplan Diagnoseausgang
Code 7 (6 + PE)
Steuerung
0V
Diagnose-
V
Signal
Ud
hydr. Vorzugsstellung (Fail Safe - Stellung) - typenabhängig
D_FP_20 5715-658 DE.indd CM 06.11.13
Stetig-Wegeventil
Serie DFplus
• Status des Magnetantriebs (bei abgeschaltetem
Antrieb infolge Überlast liegt der Versorgungs-
spannungspegel +22...30V an)
Der Ausgang darf mit max. 5 mA belastet
werden. Überschreitung führt zu Funktions-
störungen.
Ventil
Ventilhub
0...+100 %
A
F B
0
E C
0...-100 %
D
0
17
Funktion Magnetantrieb
ein
ein
ein
P-A/B-T
überlastet
P-B/A-T
Parker Hannifin Corporation
Hydraulic Controls Division
Diagnosesignal
U
B-F
0...+10 V
U
B-F
0 V
U
B-F
0...-10 V
U
B-F
+22...30 V (U )
b
