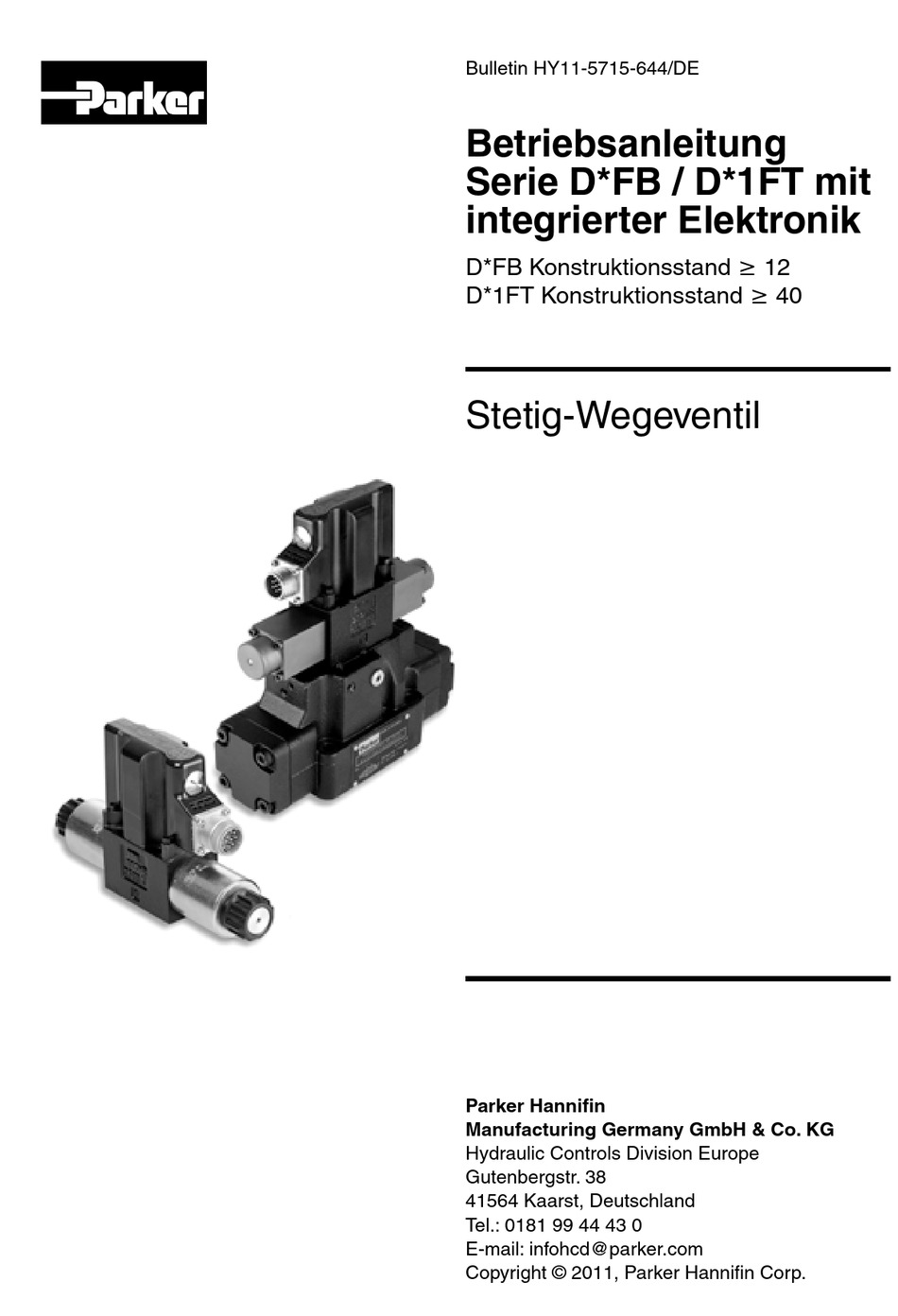

Bulletin HY11-5715-644/DE
Betriebsanleitung
Serie D*FB / D*1FT mit
integrierter Elektronik
D*FB Konstruktionsstand ³ 12
D*1FT Konstruktionsstand ³ 40
Stetig-Wegeventil
Parker Hannifin
Manufacturing Germany GmbH & Co. KG
Hydraulic Controls Division Europe
Gutenbergstr. 38
41564 Kaarst, Deutschland
Tel.: 0181 99 44 43 0
E-mail: infohcd@parker.com
Copyright © 2011, Parker Hannifin Corp.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Parker D 1FT Serie
Inhaltszusammenfassung für Parker D 1FT Serie
- Seite 1 D*FB Konstruktionsstand ³ 12 D*1FT Konstruktionsstand ³ 40 Stetig-Wegeventil Parker Hannifin Manufacturing Germany GmbH & Co. KG Hydraulic Controls Division Europe Gutenbergstr. 38 41564 Kaarst, Deutschland Tel.: 0181 99 44 43 0 E-mail: infohcd@parker.com Copyright © 2011, Parker Hannifin Corp.
-
Seite 2: Stetig-Wegeventil
Stetig-Wegeventil Betriebsanleitung Serie D*FB / D*1FT Hinweis Dieses Dokument und andere Informationen von der Parker-Hannifin Corporation, seinen Tochtergesellschaften und Vertragshändlern enthalten Produkt- oder Systemoptionen zur weiteren Untersuchung durch Anwender mit technischen Kenntnissen.Der Anwender ist durch eigene Untersuchung und Prüfung allein dafür verantwortlich, die endgültige Auswahl des Systems und der Komponenten zu treffen und... -
Seite 3: Inhaltsverzeichnis
Einzelbeschreibung der Basis-Parameter Übersicht Einstellparameter für den Expert-Modus Einzelbeschreibung der Expert-Parameter Fehlermeldungen und Abhilfe Entlüften des Hydrauliksystems Filter Spülen 6. Wartung 7. Störungsbehebung 8. Zubehör / Ersatzteile Zubehör Ersatzteile D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group... -
Seite 4: Einführung
6 + PE Pot.-Speisung 4...20mA 12...20mA > P-A 6 + PE – 0...+/-10V 0...+10V > P-A Pot.-Speisung & 11 + PE 4...20mA 12...20mA > P-A Sollwertkanäle Auslieferungszustand +/-10V D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group... -
Seite 5: Bestellschlüssel D*1Ft
0...±20mA 0...+20mA > P-B 6 + PE — Pot.- – – 0...±10V 0...+10V > P-A Speisung 11 + PE – – 4...20mA 12...20mA > P-A & Sollwert- – – kanäle D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group... -
Seite 6: Typenschildbeispiel
Schaltsymbol zulässige Betriebsdrücke Spannungs- Versorgungsspannung versorgung 18...30V= Typenbezeichnung Parker D*FB/D*1FT Stetig-Wegeventile besitzen Code S0/G0 (6+PE) eine integrierte Elektronik und benötigen nur eine einzige elektrische Verbindungsleitung zur Steue- rungseinheit. Es sind verschiedene Durchflussgrö- ßen, Ausführungen sowie Signal-Optionen lieferbar, Sollwert um eine optimale Anpassung an unterschiedliche µC... -
Seite 7: Technische Daten
Code W5: 11 + PE nach EN 175201-804 Anschlussleitung mm² Codes F0, M0, S0, G0: 7 x 1,0 gemeinsam abgeschirmt mm² Code W5: 11 x 1,0 gemeinsam abgeschirmt Leitungslänge max. m 50 D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group... -
Seite 8: Signalflussdiagramm
Stetig-Wegeventil Betriebsanleitung Serie D*FB / D*1FT Signalflussdiagramm D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group... -
Seite 9: Sicherheitshinweise
< 35°C Schäden haftet der Hersteller nicht im Rahmen seiner Gewährleistung. Lagerung im Freien, in See- oder Tropenkli- ma führt zu Korrosion und kann das Ventil unbrauchbar machen! D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group... -
Seite 10: Montage / Installation
Stetig-Wegeventil Betriebsanleitung Serie D*FB / D*1FT 4. Montage / Installation Von Parker sind hierzu Schraubensätze lieferbar: D1FB: BK375, D3FB: BK385 Lieferumfang D31FT: BK385, D41FT: BK320, D91FT: BK360 Unmittelbar nach Erhalt des Ventils sollte kontrol- liert werden, ob der Inhalt mit dem angegebenen •... -
Seite 11: Elektrischer Anschluss
Leitungsdose verbunden. Abisolierlängen für die Anschlussleitung: Zur ordnungsgemäßen Kontaktierung der Crimpanschlüsse ist das Werkzeug 932 507- 001 – Hersteller: Hirschmann erforderlich. Steckverbindung nicht unter Spannung tren- nen! D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group... -
Seite 12: Elektrische Beschaltung
Leitungsschirm sind im Schaltschrank mit der Schutzerde zu verbin- den. Zur Verhinderung von Erdschleifen sollte zwischen Schaltschrank und Maschine ein niederohmiger Potentialausgleich vorhanden sein (Leitungsquerschnitt >10mm²). D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group... - Seite 13 Das Eingangssignal muss geglättet und frei von induktiven Stoßspannungen und Über- lagerungen sein. Aufgrund der Ansprech- empfindlichkeit des Ventils wird eine hohe Signalgüte empfohlen, um Funktionsstörun- gen vorzubeugen. D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group...
- Seite 14 über den Ausgang "Po- tentiometerspeisung" gespeist. Um diesen Ausgang nicht zu überlasten, sollte der Wider- standswert des Potentiometers im Bereich von 5...10 kOhm liegen, eine Nennleistung von 0.1 W ist ausreichend. D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group...
- Seite 15 Code W5 (11 + PE) Steuerung Ventil Potentiometer- Eingangs-Signal Eingangssignal Funktion -10 V +10 V 0...+10 V 5...10 k D*FB 0...-10 V Funktion D*1FT Anschlussplan Stromeingang +20...0...-20 mA Code G0 (6+PE) D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group...
- Seite 16 Stetig-Wegeventil Betriebsanleitung Serie D*FB / D*1FT Anschlussplan Stromeingang 4...12...20 mA Code S0 (6 + PE) Anschlussplan Stromeingang 4...12...20 mA Code W5 (11 + PE) D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group...
- Seite 17 Signalvorgaben der Sollwertkanäle sowie ein etwa- iges Signal am analogen externen Signaleingang summiert. Die Summe der Signalwerte ist auf 100% begrenzt. Anschlussplan Kanalabruf Code W5 (11 + PE) D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group...
-
Seite 18: Betriebshinweise
Komfortables PC-Bedienprogramm, der aktuelle Anschluss gesteckt, während die andere Seite Link kann kostenlos und unverbindlich von infoh- mit dem 5poligen Stecksockel der Ventilelektronik cd@parker.com bezogen werden. verbunden wird. Vor Einstecken des Parametrierkabels muss ein Verschluss-Gewindestopfen am Gehäuse der Ventilelektronik herausgedreht werden. -
Seite 19: Parametrieranschluss
Nach erfolgreicher Installation erscheint Programmfenster über Maus oder Pfeiltasten auf dem Desktop das ProPxD-Symbol, mit dem möglich, ebenso können Parameterwerte über das Programm gestartet werden kann. die Tastatur editiert werden. D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group... - Seite 20 Antrieb stillsetzen! Um einen unerwünschten Zugriff auf den Expert- Modus zu verhindern, ist dieser über eine Passwort- abfrage gesichert. Das Passwort lautet "parker" und kann nicht geändert werden. Im Betriebsmodus "Expert" wird zusätzlich zur Schaltfläche "Grund- parameter", mit dem die eingestellten Grundpa- rameter geladen werden, die Schaltfläche"direkt...
-
Seite 21: Übersicht Einstellparameter Für Den Basis-Modus
Kabelbruchüber- nur bei Codes – 0 = +/-10V wachung Sollwert S0 & W5 1 = 4-20mA 0 = 1% Ansprechschwelle MIN – 0 = 1% 1 = 0,01% D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group... -
Seite 22: Einzelbeschreibung Der Basis-Parameter
Zur Ein- bzw. Abschaltung der Kabelbruchüberwachung für das Ein- chung Sollwert gangssignal bei einer gewählten Sollwertoption von 4...20 mA. Einstellung der Ansprechschwelle für den MIN-Hubsprung. Ansprechschwelle MIN Zur Anpassung der Ansprechempfindlichkeit für den Hubsprung. D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group... -
Seite 23: Übersicht Einstellparameter Für Den Expert-Modus
Einstellung der Rampenfunktion für die internen Sollwerte. Rampenfunktion Zur Anpassung der Rampen-Funktionalität interne Sollwerte Einstellung der Funktionsweise der internen Sollwerte. Funktion interne Zur Anpassung an die Spezialoption DFL (geänderte Funktion von S1...4). Sollwerte D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group... -
Seite 24: Fehlermeldungen Und Abhilfe
Der Dateiname existiert bereits im angegebenen Verzeichnis. Wählen reits. Möchten Sie die Datei Sie einen anderen Namen, ein anderes Verzeichnis, oder überschreiben ersetzen? Sie die bestehende Datei mit "OK". D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group... -
Seite 25: Entlüften Des Hydrauliksystems
Vorwiegend bei größeren Zentral-Druckölstationen ist es empfehlenswert, die langen Rohrleitungen durch Kurzschluss der Druck- und Rücklaufleitung zu spülen. Dadurch wird ein Zuführen des Monta- geschmutzes zum Ventil verhindert. D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group... -
Seite 26: Störungsbehebung
Zuleitung unterbrochen Zuleitung reparieren x x x x x x x Anschlussfolge fehlerhaft Anschlussfolge berichtigen x Zuleitung nicht abgeschirmt Leitungsqualität ändern Steuerölführung fehlerhaft Steuerölführung berichtigen gilt nur für D*1FT D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group... -
Seite 27: Zubehör / Ersatzteile
Code W5: Leitungsdose 11+PE Best.-Nr. 5004711 D91FT: Satz Befestigungsschrauben Best.-Nr. BK360 Code F0/M0/S0/G0: Leitungsdose 6+PE Best.-Nr. 5004072 Code W5: Leitungsdose 11+PE Best.-Nr. 5004711 Kaarst, Deutschland: Parker Hannifin GmbH Kaarst, Deutschland: Parker Hannifin GmbH D_FBobe & D_1FTobe_12-40 5715-644 DE.indd CM 05.06.12 Parker Hannifin Corporation Hydraulics Group...
