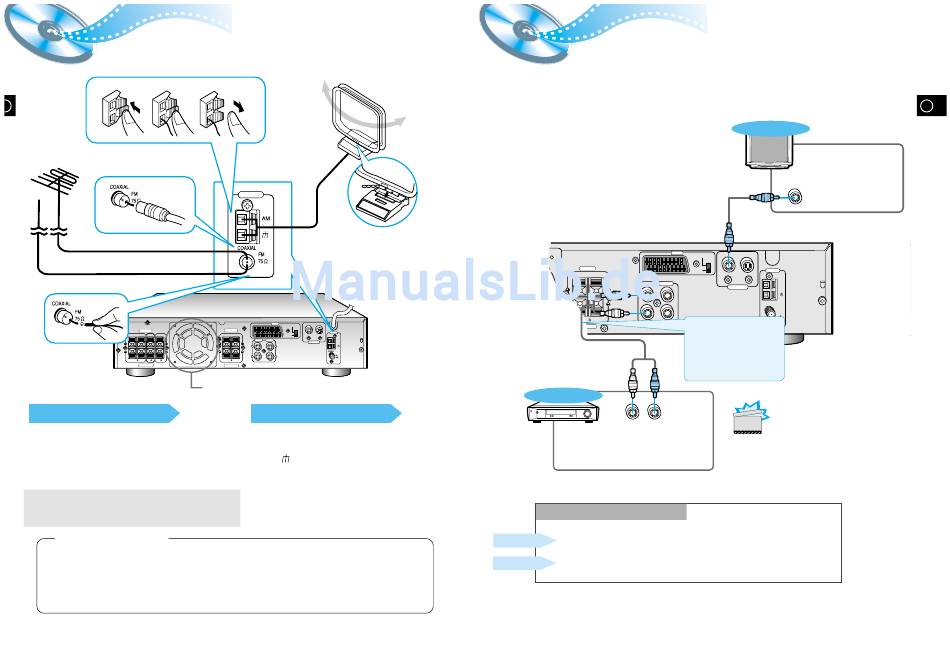

Anschließen der UKW-und MW-Antennen
1
2
3
Schlißen Sie bei schlechtem UKW-Empfang eine
UKW-Außenantenne an (nicht im Lieferumfang enthalten).
UKW-Antenne (im Lieferumfang enthalten)
SPEAKERS
R-REAR-L
WOOFER
CENTER
6
3
6
IMPEDENCE
Anschluss der UKW-Antenne
1. Schließen sie die mitgelieferte UKW-Antenne
vorübergehend an den Anschluss FM 75Ω COAXIAL
an.
2. Spannen Sie den Antennendraht mäßig und befestigen
Sie ihn dann an einer Wand oder einer anderen stabilen
• Schließen Sie bei schlechtem Empfang eine UKW-Außenantenne an.
Bevor Sie ein 75Ω-Koaxialkabel (mit Standardstecker) anschließen,
ziehen Sie die mitgelieferte UKW-Antenne ab.
(Informationen zum Lüfter)
Auf der Rückseite der Zentraleinheit ist ein Lüfter eingebaut,
der eine Überhitzung des Geräts verhindert und so den
ordnungsgemäßen Betrieb der Zentraleinheit gewährleistet.
Wenn die Temperatur im Geräteinneren steigt, wird der Lüfter
automatisch gestartet und versorgt den Innenraum der
Zentraleinheit mit kühler Luft.
11
MW-Rahmenantenne
(im Lieferumfang enthalten)
ANTENNA
Stecken Sie die Zungen des
Rahmens in die entsprechenden
Sockelschlitze, um die MW-
Rahmenantenne zu montieren.
AV OUT
VIDEO
VIDEO
S-VIDEO
S-VIDEO
Y/C
SPEAKERS
ANTENNA
ANTENN
A
R-FRONT-L
COMP.
AUX1 IN
AUX IN
AUX2 IN
AM
VIDEO OUT
VIDEO OUT
L
L
R
R
6
IMPEDENCE
Lüfter (siehe "Informationen zum Lüfter" unten).
Anschluss der MW-Antenne
1. Schließen Sie die mitgelieferte MW-
Rahmenantenne an die Anschlüsse AM
und
an.
2. Schließen Sie bei schlechtem Empfang
einen Draht mit Vinylummantelung als
Außenantenne an den Anschluss AM an.
(Die MW-Rahmenantenne bleibt
weiterhin angeschlossen).
Beachten Sie folgende Sicherheitshinweise:
• Achten Sie darauf, dass das Gerät gut belüftet ist. Bei schlechter
Belüftung bildet sich ein Wärmestau im Gerät, der es
beschädigen kann.
• Blockieren Sie den Lüfter sowie die Lüftungsöffnungen NICHT.
(Die Blockierung durch Zeitungspapier, Stoff o.ä. hat eine
Überhitzung des Geräts zur Folge).
AUX-Anschlüsse
AV OUT
SPEAKERS
R-FRONT-L
AUX1 IN
AUX2 IN
6
IMPEDANCE
Externe analoge
Komponenten
R
L
Zum Anschließen externer Geräten mit
analogem Ausgang.
Beispiele: Video, TV, LDP, etc.
Den analogen Eingang auswählen
Fernbedienung
Drücken Sie die AUX-Taste und wählen sie AUX1 IN, AUX 2 IN.
Drücken Sie die Function und wählen sie AUX1 IN, AUX 2 IN.
Haupteinheit
TV
Um Filme von einem
externen Eingang (AUX)
anzusehen, schließen Sie
zuerst die VIDEO IN-Buchse
VIDEO IN
(VIDEO) und dann die
VIDEO OUT-Buchse an.
VIDEO
S-VIDEO
Y/C
COMP.
ANTENN
A
AM
VIDEO OUT
COAXIAL
FM
75
Audio-Kabel (Rot/Weiß)
Wenn das externe Gerät nur
über eine Ausgangsbuchse
verfügt, können Sie sie
entweder an L oder R
anschließen.
•
Schließen Sie die Video- und
Achtung
Audio-Kabel immer an die Buchse
mit der entsprechenden Farbe an.
D
12
