Inhaltszusammenfassung für Samsung DVD-MC20

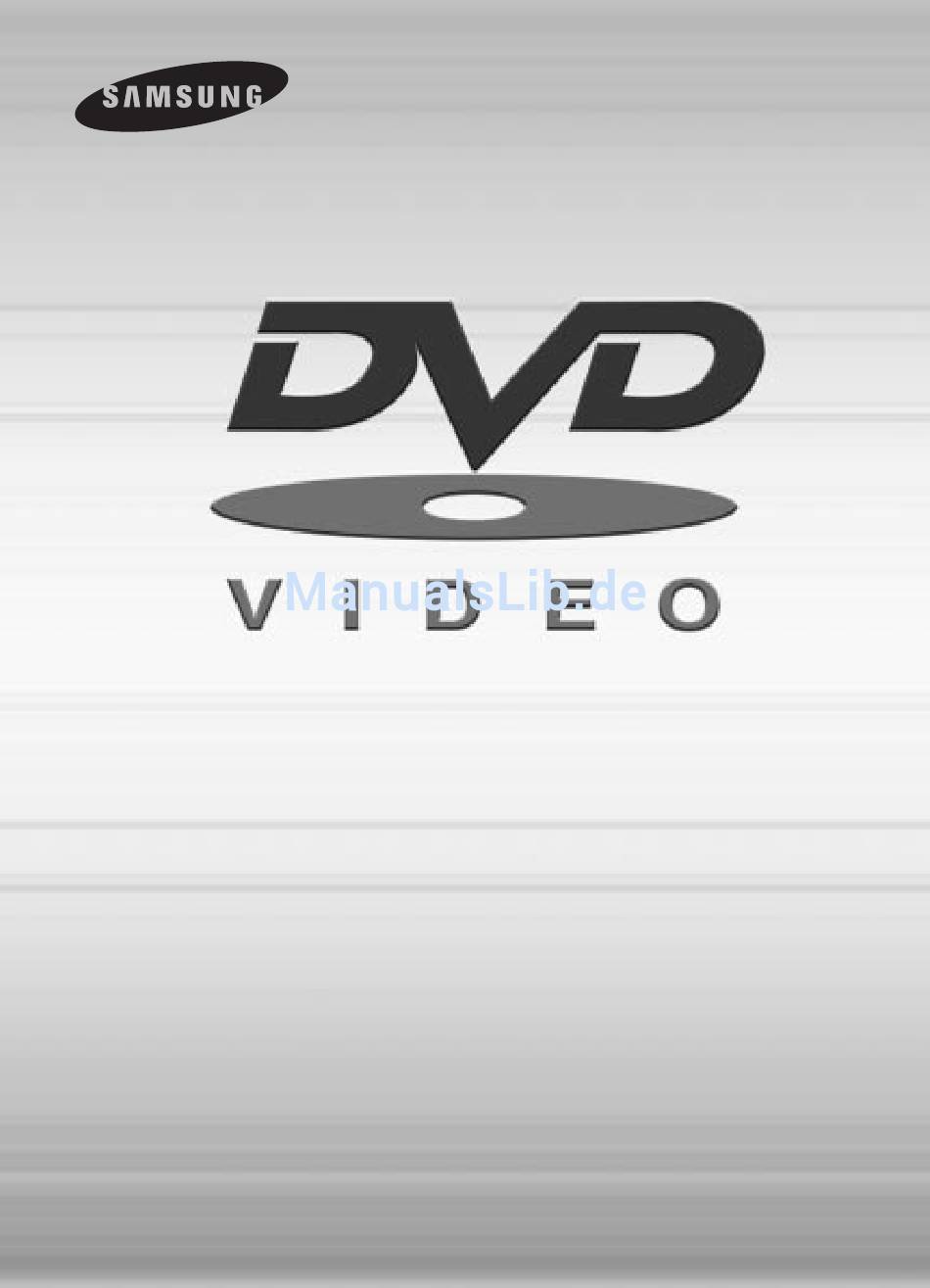

- Seite 1 VD PLA VD PLA VD-MC20 VD-MC20...
-
Seite 2: Sicherheit
Sicherheit 1. Aufatellen Stellen Sie sicher, dass die Stromversorgung Ihres Hauses die gleiche ist, wie die auf dem Identifikationsetikett auf der Rückseite Ihres Gerätes. Stellen Sie das Gerät auf eine ebene Fläche eines geeigneten Möbels und lassen Sie genügend Platz für eine gute Belüftung (rundherum 7 bis 10 cm). -
Seite 3: Sicherheitshinweise
Sicherheitshinweise... -
Seite 4: Bevor Sie Anfangen
Bevor Sie anfangen Zubehör Batterien für die Fernbedienung Fernbedienung (Typ "AA") Bedienungsanleitung Video/Audio-Anschlußkabel Batterien in die Falls die Fernbedienung nicht Fernbedienung einlegen einwandfrei funktioniert: • Überprüfen Sie die Polarität (+/-) der Batterien. Öffnen Sie die Abdeckung des Batteriefachs auf der Rückseite der Fernbe- •... -
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS Merkmale der Disks ..................6 Beschreibung der Disk-Typen ................7 Geräte-Vorderseite ..................8 Abbildungen Geräte-Rückseite ................9 Fernbedienung ....................10 Anschluß auswählen ..................12 Disks wiedergeben ..................14 Suchlauf verwenden und Kapitel oder Stück auswählen ......16 Anzeigefunktion verwenden................17 Wiedergabe wiederholen ................18 A-B-Wiederholfunktion verwenden ..............19 S.FIT-Modus ....................20 Digest-Funktion ....................21 Funktion Zeitlupenwiederholung ..............22... -
Seite 6: Merkmale Der Disks
Merkmale der Disks Ausgezeichnete Tonqualität Bildschirmmenü-Funktionen Das von Dolby entwickelte Dolby Digital System Bei der Wiedergabe von DVDs liefert kristallklare Töne. können Sie über Bildschirmmenüs zwischen verschiedenen Sprachen (für Wiedergabeton Komprimierung und Bildformat /Untertitel) und Bildschirm-Blickwinkeln Der DVD-Player eignet sich für DVDs mit wählen. -
Seite 7: Beschreibung Der Disk-Typen
Beschreibung der Disk-Typen Mit diesem DVD-Player können Disks der folgenden Typen abgespielt werden: Disk-Typ Aufnahme- Durch- Max. Spielzeit Beschreibung (Logos) messer einseitig: •Ausgezeichnete Ton- und 240 Min. 12 Cm Bildqualität dank Dolby doppelseitig: Digital- und MPEG2-System. 480 Min. •Einfache Bedienung von einseitig: verschiedenen Bildschirm- und Bild... -
Seite 8: Geräte-Vorderseite
Geräte-Vorderseite Bedienfeld Ein-/Ausschalttaste POWER Wiedergabe-/Pausetaste • Zum Ein- und Ausschalten des Geräts • Zum Starten der Wiedergabe einer Disk oder (aus bzw. in Standby-Betrieb). zum Unterbrechen der Wiedergabe. Diskfach Stopptaste • Legen Sie die CD hier ein. • Zum Stoppen der Disk-Wiedergabe. Display Sprung- und Suchlauftasten SKIP •... -
Seite 9: Description-Rear Panel
Description-Rear Panel Rückseite DIGITALER AUDIO-AUSGANG • Zum Anschluß eines Verstärkers mit eingebautem Dolby Digital-Decoder oder DTS-Decoder. Verwenden Sie für den Anschluß entweder ein digitales Glasfaserkabel (OPTICAL) oder ein digitales Koaxialkabel (COAXIAL). ANALOGER AUDIO-AUSGANG • Zum Anschluß an den Audio-Eingang eines Fernsehgeräts, eines Verstärkers oder eines Videorecorders. VIDEO-AUSGANG •... -
Seite 10: Tour Of The Remote Control
Tour of the Remote Control... - Seite 11 Tour of the Remote Control DVD Function Buttons DVD-Ein/Ausschalttaste DVD POWER Wiedergabe-/Pausetaste • Zum Starten und Unterbrechen der Zifferntasten Wiedergabe. Taste STEP Sprungtasten • Zum Springen zum vorigen oder nächsten Lautstärke-Einstelltasten VOLUME Kapitel oder Musikstück. Taste S.FIT Taste RETURN Suchlauftasten •...
-
Seite 12: Anschluß Auswählen
Anschluß auswählen Die folgenden Abbildungen zeigen Beispiele für den Anschluß des DVD-Players an ein Fernsehgerät oder an andere Komponenten. Vor dem Anschluß des DVD-Players • Schalten Sie den DVD-Player, das Fernsehgerät und andere Komponenten aus, bevor Sie ein Kabel anschließen oder abziehen. •... -
Seite 13: Anschluß An Ein Fernsehgerät
Anschluß auswählen (Fortsetzung) Anschluß an ein Fernsehgerät Fernsehgerät (Normal, Breitbild, Projektor usw.) Verfahren 1 Verfahren 2 Verfahren 3 Video-Eingang S-Video-Eingang Scart-Eingang Audio-Eingang Scartkabel AV-Kabel S-Video- Kabel ODER ODER Ton-Anschluß Gute Bildqualität Bessere Optimale Bildqualität Bildqualität • Verfahren 1 DVD-Player + Fernsehgerät mit Video-Eingang •... -
Seite 14: Disks Wiedergeben
Disks wiedergeben Before Play • Schalten Sie das Fernsehgerät ein. Aktivieren Sie den Eingang, an den der DVD-Player angeschlossen ist (z. B. AV1). • Schalten Sie das Audiosystem ein. Aktivieren Sie den Eingang, an den der DVD-Player angeschlossen ist (z. B. AUX). Schließen Sie den DVD-Player an eine Steckdose an. -
Seite 15: Playing A Disc
Playing a Disc Einzelbildwiedergabe (nicht bei CDs). Drücken Sie während des Abspielens die Taste STEP auf der Fernbedienung. - Bei jedem Drücken der Taste STEP erscheint das nächste Einzelbild. - Während der Einzelbildwiedergabe ist der Ton ausgeschaltet. - Drücken Sie die Wiedergabe-/Pausetaste, um zur normalen Wiedergabe zurückzukehren. (Die Zeitlupenwiedergabe kann nur vorwärts erfolgen.) Zeitlupenwiedergabe (nicht bei CDs). -
Seite 16: Suchlauf Verwenden Und Kapitel Oder Stück Auswählen
Suchlauf verwenden und Kapitel oder Stück auswählen Während der Wiedergabe können Sie schnell eine bestimmte Stelle suchen oder zum nächsten Kapitel oder Stück springen. Suche mit FORWARD oder REVERSE Drücken Sie während des Abspielens die Tasten FWD oder REV SEARCH auf der Fernbedienung. •... -
Seite 17: Anzeigefunktion Verwenden
Anzeigefunktion verwenden Bei Wiedergabe einer DVD Drücken Sie bei der Wiedergabe die Taste DISPLAY auf der Fernbedienung. - Die aktuelle Titel- und Kapitelnummer sowie die bereits verstrichene Spielzeit werden angezeigt. • Wählen Sie mit der Taste L oder R die Titel- oder Kapitelspalte aus. -
Seite 18: Wiedergabe Wiederholen
Wiedergabe wiederholen Mit dieser Funktion können Sie ein Stück, einen Titel, einen frei definierten Bereich (A bis B) oder die gesamte Disk wiederholt wiedergeben. Bei Wiedergabe einer DVD Drücken Sie die Taste REPEAT auf der Fernbedienung. Die Wiederhol-Optionen werden angezeigt. Wählen Sie mit der Taste L oder R die Option Kapitel, Titel oder A-B. -
Seite 19: Wiedergabe In Beliebiger Folge Programmieren
Wiedergabe in beliebiger Folge programmieren Wiedergabefolge programmieren (DVD/VCD/CD) Drücken Sie die Taste MODE. Wählen Sie mit der Taste L oder R die Option PROGRAMM. Drücken Sie die Taste ENTER. Wählen Sie mit der Taste L oder R das erste Kapitel bzw. das erste Stück für die Wiedergabe. -
Seite 20: S.fit-Modus
S.FIT-Modus Screen Fit-Modus Drücken Sie die Taste "Screen FIT" auf der Fernbedienung. - Mit dieser Funktion können Sie die schwarzen Balken am oberen und unteren Bildschirmrand entfernen, wenn ein Film im Breitbandformat (16:9) läuft. - "Screen Fit" funktioniert nicht, solange der Zoom-Modus eingeschaltet ist. -
Seite 21: Digest-Funktion
Digest-Funktion Digest-Funktion Drücken Sie während des Abspielens die Taste DIGEST. - Sie sehen 9 einzelne Fenster, die jeden Abschnitt des Fernsehbildschirms darstellen. - Bei Anzeige aller Fenster werden die ersten 3 Sekunden des Abschnitts abgespielt. Sprungtasten Drücken Sie die Taste Up/Down/Left/Right, um das gewünschte Fenster auszuwählen und drücken Sie die Taste ENTER. -
Seite 22: Funktion Zeitlupenwiederholung
Funktion Zeitlupenwiederholung Diese Funktion erlaubt die langsame Wiederholung von Szenen aus den Bereichen Sport, Tanz oder Live-Musik, die Sie sich näher anschauen können. Beim Abspielen einer DVD Drücken Sie die Taste PLAY/PAUSE. Drücken Sie die Taste F/SEARCH, um die Abspielgeschwindigkeit von 1/8X, 1/4X, und 1/2X der normalen Geschwindigkeit auszuwählen. -
Seite 23: Disk-Übersicht Verwenden
Disk-Übersicht verwenden Track-Durchlauf (VCD) Zeigt Anfangsbild und Nummer der ersten neun Stücke an. Drücken Sie bei der Wiedergabe die Taste TOP MENU. Wählen Sie mit der Taste UP oder DOWN die Option TRACK-DURCHLAUF. Drücken Sie ENTER. Wählen Sie das gewünschte Stück mit den Tasten UP, DOWN, L und R aus. -
Seite 24: Wiedergabesprache Auswählen
Wiedergabesprache auswählen Mit der Taste AUDIO können Sie die gewünschte Wiedergabesprache schnell und einfach auswählen. Wenn die Disk ein entsprechendes Menü enthält, können Sie die Sprache auch über das Menü wählen. Taste AUDIO verwenden Drücken Sie die Taste AUDIO. Wählen Sie mit der Taste UP oder DOWN die gewünschte Wiedergabe- sprache für die DVD. -
Seite 25: Untertitelsprache Auswählen
Untertitelsprache auswählen Wenn auf einer DVD Untertitel enthalten sind, können Sie diese mit der Taste SUBTITLE schnell und einfach aufrufen. Wenn die Disk ein entsprechendes Menü enthält, können Sie die Untertitelsprache auch über das Menü wählen. Taste SUBTITLE verwenden Drücken Sie die Taste SUBTITLE. Wählen Sie mit der Taste UP oder DOWN die gewünschte Sprache für die Untertitel. -
Seite 26: Gewünschten Blickwinkel Auswählen
Gewünschten Blickwinkel auswählen Bei DVDs, die Aufnahmen aus mehreren Blickwinkeln enthalten (Multiangle-Funktion), können Sie die Blickwinkel-Funktion verwenden. Taste ANGLE verwenden Überprüfen Sie, ob das Winkel-Symbol ( ) in der oberen rechten Ecke des Bildschirms angezeigt wird. Wenn ein ANGLE-Symbol dargestellt ist, drücken Sie die Taste ANGLE. -
Seite 27: Lesezeichen-Funktion Verwenden
Lesezeichen-Funktion verwenden Mit der Lesezeichen-Funktion können Sie Stellen einer DVD oder VCD (Menü ausgeschaltet) markieren, um sie zu einem späteren Zeitpunkt schnell wiederfinden zu können. Ein Lesezeichen setzen (DVD/VCD) Drücken Sie bei der Wiedergabe die Taste BOOKMARK auf der Fernbe-dienung. Die Bookmark-Symbole werden eingeblendet. -
Seite 28: Zoom-Und 3D-Effekt-Funktion Verwenden
Zoom- und 3D-Effekt-Funktion verwenden Zoom-Funktion verwenden (DVD/VCD) Drücken Sie bei der Wiedergabe oder im Pause- Modus die Taste ZOOM auf der Fernbedienung. Ein viereckiger Rahmen erscheint auf dem Bildschirm. Wählen Sie mit den Tasten UP, DOWN, L und R die Bildstelle aus, die Sie vergrößert anzeigen möchten. -
Seite 29: Setup-Menü Verwenden
SETUP-Menü verwenden Mit dem SETUP-Menü können Sie den DVD-Player Ihren Wünschen entsprechend einstellen: Sie können die Sprache für das Menü des DVD-Players und für Disk-Menüs sowie die Wiedergabe- und die Untertitelsprache einstellen, Sie können die Kindersicherungsstufe wählen und die Anzeige des DVD-Players an das Format des angeschlossenen Fernsehgeräts (z.B. Breitbild) anpassen. -
Seite 30: Sprache Einstellen
Sprache einstellen Sie können die Sprache für die Menüs des DVD-Players, für das Disk-Menü, für Wiedergabe und Untertitel voreinstellen. Diese Einstellung wird automatisch für jede Disk verwendet, die Sie wiedergeben. Auswahl der Sprache für das Spielermenü Das Gerät muss sich im Stopp-Modus z.B. -
Seite 31: Wiedergabesprache Einstellen
Sprache einstellen Wiedergabesprache einstellen Das Gerät muss sich im Stopp-Modus befinden. Drücken Sie die SETUP-Taste auf der Fernbedienung. Wählen Sie mit der Taste UP oder DOWN die Option TON. Drücken Sie ENTER. Wählen Sie mit der Taste UP oder DOWN die gewünschte Wiedergabe-sprache. -
Seite 32: Kindersicherung Einstellen
Kindersicherung einstellen Die Kindersicherung funktioniert bei DVDs, die mit einer bestimmten Zugriffsstufe versehen wurden. Mit dieser Funktion können Sie verhindern, daß Kinder für sie ungeeignete DVDs ansehen. Es gibt 8 Zugriffsstufen für Disks. Das Gerät muss sich im Stopp-Modus befinden. Drücken Sie die SETUP-Taste auf der Fernbedienung. -
Seite 33: Audio-Optionen Einstellen
Audio-Optionen einstellen Das Gerät muss sich im Stopp-Modus befinden. Drücken Sie die SETUP-Taste auf der Fernbedienung. Wählen Sie mit der Taste UP oder DOWN die Option TON-OPTIONEN. Wählen Sie mit der Taste UP oder DOWN die gewünschte Zeile. Drücken Sie dann die Taste L oder R. Dolby Dig. -
Seite 34: Display-Optionen Einstellen
Display-Optionen einstellen Das Gerät muss sich im Stopp-Modus befinden. Drücken Sie die SETUP-Taste auf der Fernbedienung. Wählen Sie mit der Taste UP oder DOWN die Option DISPLAY-OPTIONEN. Wählen Sie mit der Taste UP oder DOWN die gewünschte Zeile. Drücken Sie dann die Taste L oder R. Bild-Format Abhängig von Ihrem Fernsehgerät, können Sie die Bildschirmeinstellung verändern (Aspect Ratio). -
Seite 35: Fehlersuche Und -Behebung
Fehlersuche und -behebung Sollten Probleme mit dem DVD-Player auftreten, probieren Sie die folgenden Lösungs- vorschläge aus, bevor Sie sich über Ihren Fachhändler an den Kundendienst wenden. Samsung-Hotline: 0180-5 12 12 13 Fax: 0180-5 12 12 14 Bedienungs Mögliche Problemlösung Problem -anleitung •... -
Seite 36: Technische Daten
Technische Daten Stromversorgung 230 V Wechselspannung, 50 Hz Leistungsaufnahme Allgemei Gewicht 2.8 kg Abmessungen 430 mm (B) x 240 mm (T) x 79 mm (H) Umgebungstemperatur +5°C bis +35 °C Luftfeuchtigkeit 10% bis 75% Lesegeschwindigkeit: 3.49 m/sec (Digital Versatile Disc) Spieldauer (einseitig, einschichtig): ca. -
Seite 37: Garantie
Kassenbeleg oder eine entsprechende Bestätigung vorlegen. Die Seriennummer am Gerät muß lesbar sein. 2. Es liegt im Ermessen von Samsung, ob die Garantie durch Reparatur oder durch Austausch des Gerätes bzw des defekten Teils erfüllt wird. Weitere Ansprüche sind ausgeschlossen. - Seite 38 Memo...
- Seite 39 Memo...
- Seite 40 AH68-00986F...
