6.4

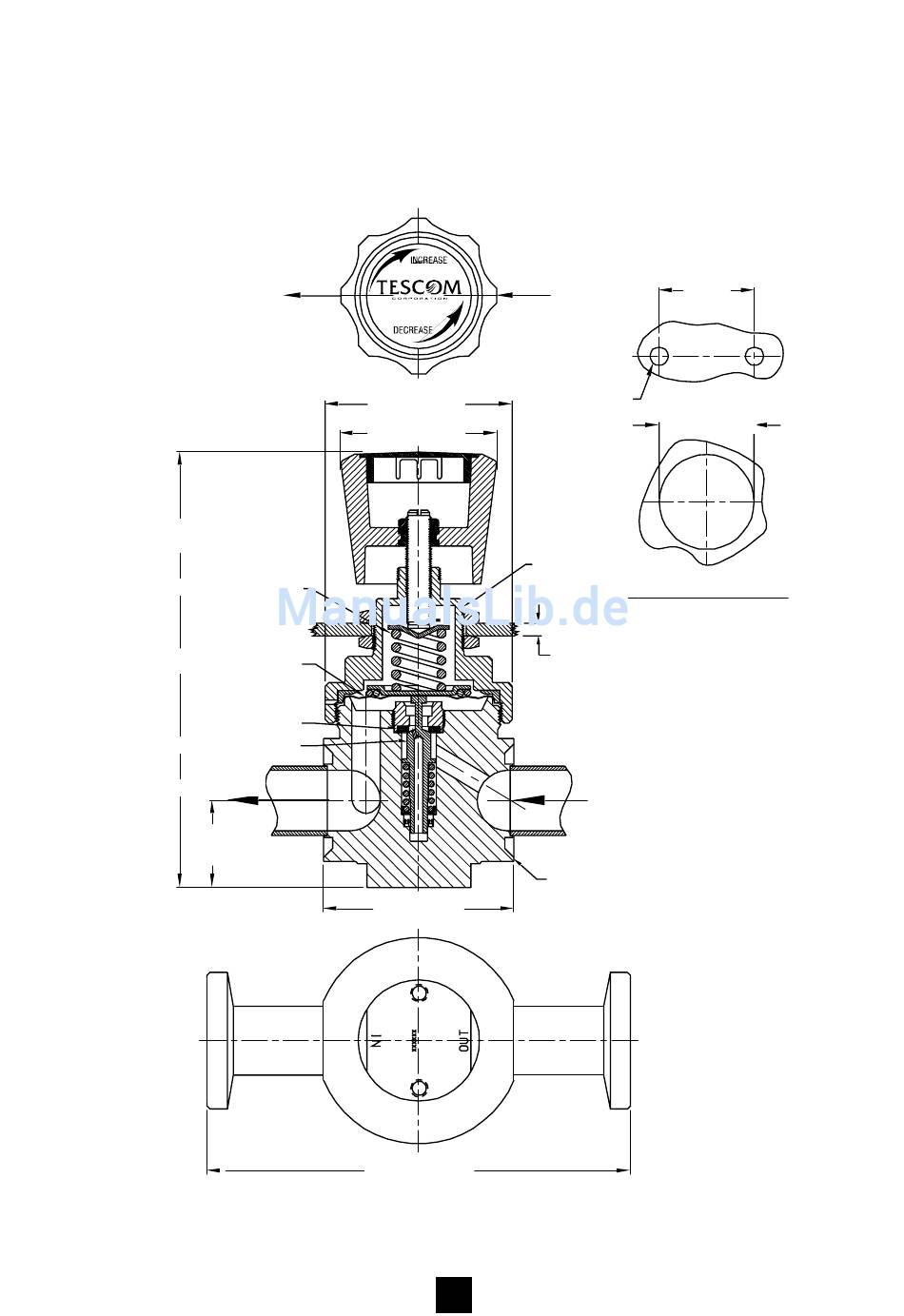

Einbauzeichnung
PHE3200 Serie
Ausgang / Outlet
152,5 (6.0)
138,4 (5.45)
Stellfeder / Load spring
Membran / Diaphragm
Sitz / Seat
Ventilstößel / Valve stem
Ausgang / Outlet
31,8
(1.25)
6.4
Eingang / Inlet
ø 68,6 (2.7)
ø 57,7 (2.27)
Federhaube /
69,8 (2.75)
156,7 (6.17)
153,7 (6.05)
19
Installation drawing
PHE3200 Series
34,9
(1.375)
ø 7,1 (0.28)
ø 34,8 (1.37)
Bonnet
PANEL CUT OUTS
Schalttafel
max. 4,6 dick mit 2 Sicherungsmuttern
max. 12,7 dick mit 1 Sicherungsmutter
Bestellnr. 8686-1/
Panel (ref.)
4,6 (0.18) max. thk. with 2 nuts
12,7 (0.5) max. thk. with 1 nut
order seperately P/N 8686-1
Eingang / Inlet
Gehäuse / Body
Maße in mm (inch)/
Dimensions in mm (inch)
