6.3

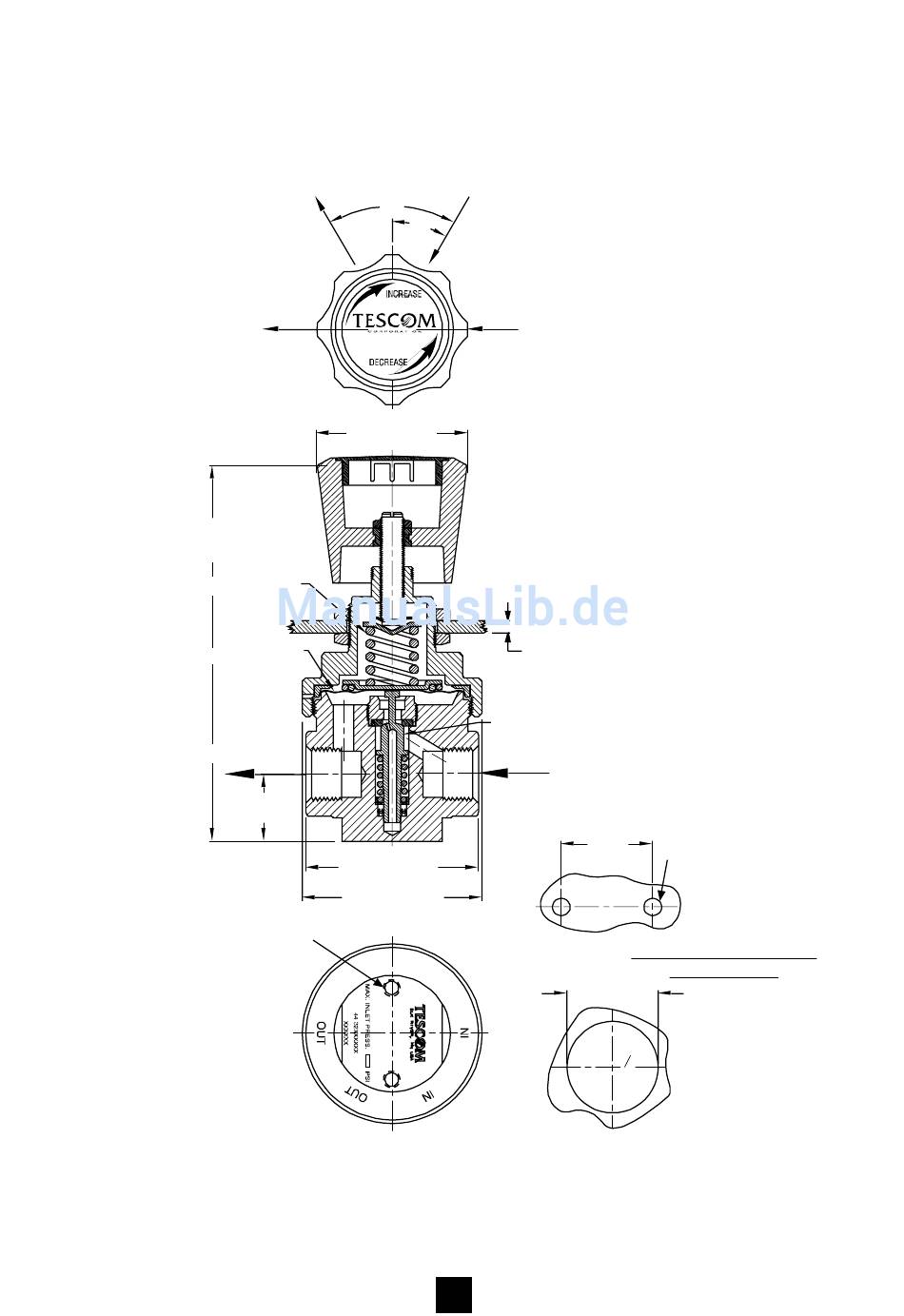

Einbauzeichnung
44-3200 Serie
Ausgangsmanometer/
Outlet gauge
1/4" NPT
Ausgang / Outlet
150,2 (5.91)
140,1 (5.51)
Stellfeder / Load spring
Membran / Diaphragm
Ausgang / Outlet
60
ø 57,7
25,9 (1.02)
ø 65,7
ø 68,6 (2,7)
M6 (2x)
6.3
Installation drawing
44-3200 Series
Eingangsmanometer/
30
Inlet gauge
1/4" NPT
Eingang / Inlet
Schalttafel
max. 4,6 dick mit 2 Sicherungsmuttern
max. 12,7 dick mit 1 Sicherungsmutter
Bestellnr. 8686-1/
Panel (ref.)
4,6 (0.18) max. thk. with 2 nuts
12,7 (0.5) max. thk. with 1 nut
order seperately P/N 8686-1
Hauptventil / Main valve
Eingang / Inlet
(1.375
ø 34,8 (1.37)
18
34,9
ø 7,1
(0.28)
Befestigungsbohrbild /
Panel cut-outs
Maße in mm (inch)/
Dimensions in mm (inch)
