Ständer für Bodenmontage (Zubehör)
▶ L-Ständer und Rahmen mit Schrauben, Unterlegscheiben und Mut-
tern verschrauben. Dabei waagerecht/senkrecht ausrichten.

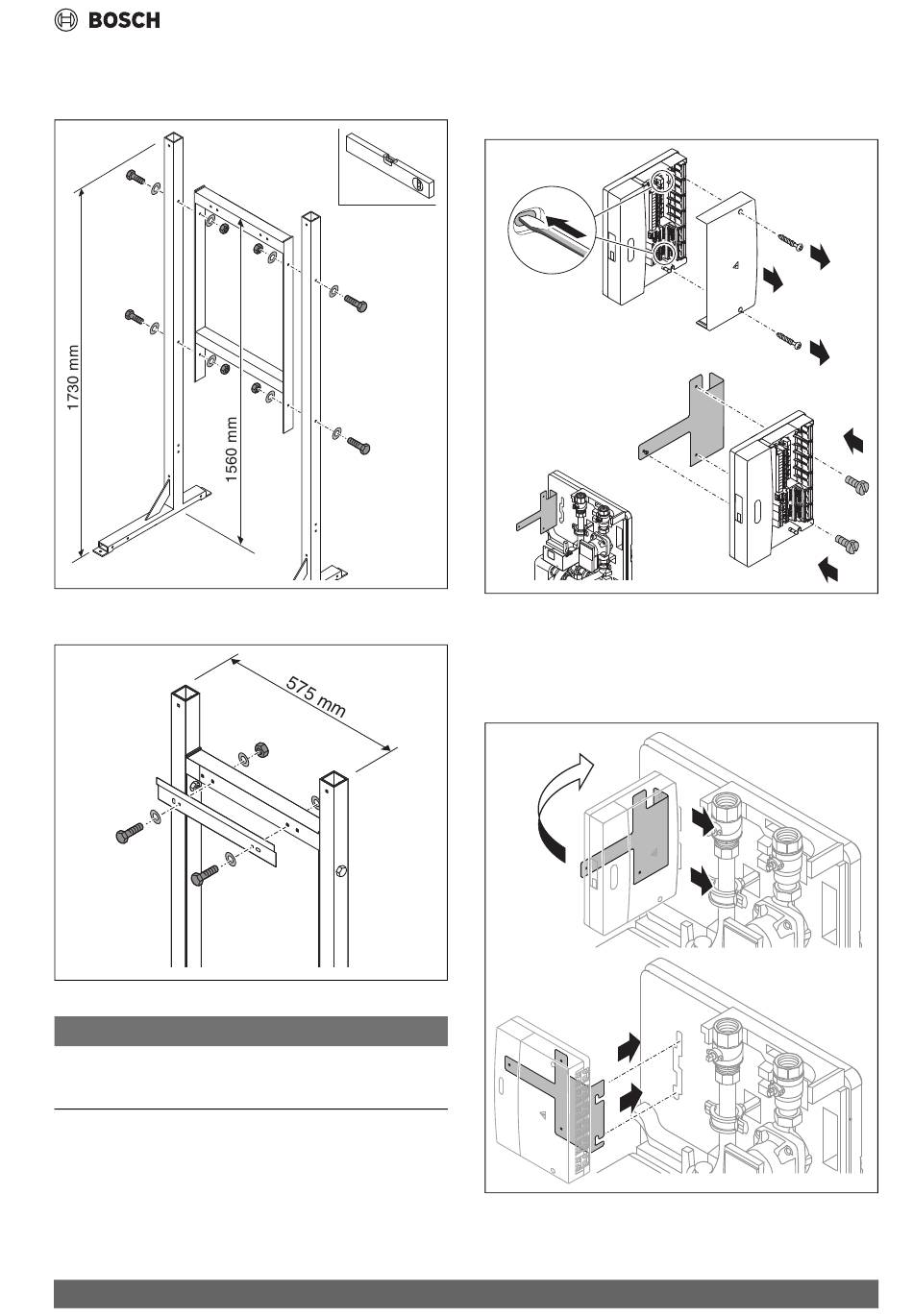

Bild 22 Ständer und Rahmen montieren
▶ Wandhalter am Ständer befestigen.
M8x65
Bild 23 Wandhlalter montieren
HINWEIS
Schäden an der Station durch Umkippen des Bodenständers.
▶ Bei erhöhter Kippgefahr (z. B. unebenem Boden) den Bodenständer
unten oder oben an Wand oder Boden befestigen.
▶ Station zu zweit an Rohrgruppe und Wärmetauscher anheben und in
den Wandhalter hängen.
5.3 Modul montieren (Zubehör)
Die Montage des Moduls erfolgt in der Station an dem Halter oder außer-
halb der Station z. B. an der Wand. Wir zeigen die Montage an dem Hal-
ter.
TS 1-3 S, TS 2-3 S, TS 3-3 S, TS 4-3 S, TS 5-3 S – 6721861827 (2023/04)
1. Abdeckung vom Modul entfernen.
2. Durchbrüche für Schrauben herstellen.
3. Modul an einer Schraube des Halters einhängen und an zwei Schrau-
ben des Halters fixieren.
2.
M8x70
0010040453-001
Bild 24 Modul an Halter montieren
Damit die Anschlussklemmen im Modul besser zugänglich sind, können
Sie das Modul an die Wand hängen oder in eine Arbeitsposition bringen:
1. Schrauben vom Halter leicht lösen und Halter nach rechts ziehen.
2. Halter mit Modul 90° drehen.
3. Halter mit Modul in Schlitz des hinteren Wärmeschutzes stecken.
2.
0010040454-001
Bild 25 Modul in Arbeitsposition bringen
Montage der Station
3.
0010040455-001
1.
3.
1.
6720812674-04.1 ST 0010040456-001
