Interlogix TruVision Installationsanleitung Seite 3

Betriebstemperaturbereich
Die Betriebstemperatur der Kameras TVD-2402/4402 und
TVD-2404/4404 beträgt -30 bis +60 °C.
Beim anfänglichen Start der Kamera wird die Heizung
automatisch eingeschaltet, wenn die Temperatur unter -10 °C
liegt. Beim durchgängigen Betrieb wird die Heizung dagegen
erst eingeschaltet, wenn die interne Temperatur unter -30 °C
fällt. Sie wird ausgeschaltet, wenn die Temperatur -10 °C
erreicht. Die Heizung kann nur mit 24 V AC betrieben werden.
Programmieren
Nach der Installation der Kamerahardware kann die Kamera
programmiert werden.
Die Kamera umfasst eine integrierte OSD-Taste und
unterstützt die UtC-Steuerung (bis Coax) über den CVBS- und
den TVI-Ausgang.
Verwenden der Kameratasten
Drücken Sie auf die Taste Menu, um das OSD-Menü
aufzurufen und ein OSD-Element auszuwählen.
Drücken Sie die Auf-/Ab-Taste, um mit dem Cursor nach oben
bzw. nach unten zum gewünschten OSD-Element zu steuern.
Drücken Sie die Links-/Rechts-Taste, um den Cursor nach
links bzw. rechts zu bewegen und den Wert des ausgewählten
OSD-Elements einzustellen.
Verwenden eines TVI-Ausgangs
Nach der Installation der Kamera-Hardware können auf dem
TVI-DVR die Kameraeinstellungen konfiguriert werden.

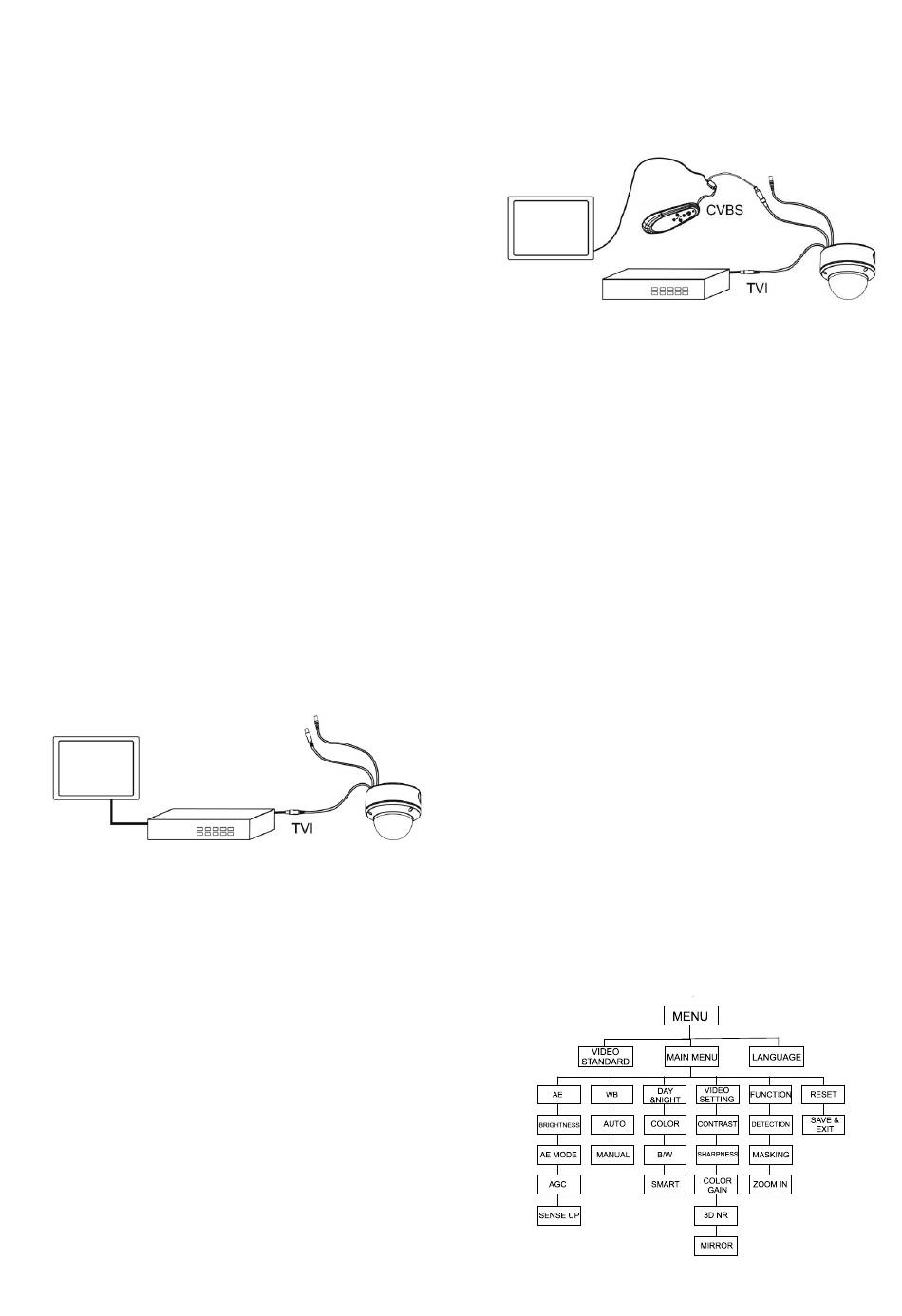

Schließen Sie das TVI-Kabel an den DVR an, wie unten
dargestellt.
Rufen Sie das PTZ-Menü des angeschlossenen DVR auf,
wählen Sie das TruVision-Coax-Protokoll aus, und
konfigurieren Sie die Kamera mithilfe des PTZ-Bedienfelds.
Klicken Sie auf Iris+, um das OSD-Menü der Kamera
aufzurufen und ein OSD-Element auszuwählen.
Klicken Sie die Richtungstasten AUF bzw. AB, um den Cursor
nach oben oder unten auf ein OSD-Element zu bewegen.
Klicken Sie die Richtungstasten LINKS bzw. RECHTS, um den
Cursor nach links oder rechts zu bewegen und den Wert des
ausgewählten OSD-Elements einzustellen.
Hinweis: Die Kameras TVD-2405/TVD-4405 verfügen über ein
motorgetriebenes Objektiv. Verwenden Sie die Tasten ZOOM
und FOCUS zum Einstellen von Zoom und Fokus.
Weitere Informationen finden Sie im Benutzerhandbuch des
TVI-DVR.
P/N 1073166-DE • REV B • ISS 10JUL17
Verwenden eines CVBS-Ausgangs
Mit einem TVS-C200 (separat erhältlich) kann die Kamera über
den CVBS-Ausgang statt den TVI-Videoausgang programmiert
werden.
Schließen Sie einen Monitor und den TV-C200-Controller
(falls erforderlich) wie unten dargestellt an.
Drücken Sie für mehrere Sekunden auf die Taste
C200, bis das OSD-Menü auf dem Bildschirm angezeigt wird.
OK
Die Taste dient auch zur Auswahl eines OSD-Elements.
Verwenden Sie die Richtungstasten, um den Cursor zu
bewegen und einen Wert einzustellen.
Weitere Einzelheiten finden Sie im Benutzerhandbuch des
TVS-C200.
TVD-2402/TVD-4402
Die Kamera verfügt über einen CVBS- und einen TVI-
Videoausgang. Wenn Sie das Programm auf einem
Standardmonitor anzeigen möchten, stellen Sie den
integrierten Schalter auf CVBS.
Das TVI-Signal wird blockiert, bis die Kamerakonfiguration
abgeschlossen ist und der Schalter auf
TVD-2404/TVD-4404 und TVD-2405/TVD-4405
Die Kamera verfügt über einen CVBS- und einen TVI-
Videoausgang. Der integrierte Schalter dient der WDR/CVBS-
Auswahl. Wenn Sie das Setup-Menü auf einem
Standardmonitor anzeigen möchten, stellen Sie den
integrierten Schalter auf CVBS.
Nach der Programmierung können Sie den Schalter auf WDR
stellen, um diese Funktion zu aktivieren. Der CVBS-Ausgang
wird in diesem Fall blockiert.
Wenn der Schalter auf CVBS steht, wird die WDR-Funktion
deaktiviert, und sowohl CVBS- als auch TVI-Ausgang der
Kamera sind verfügbar.
Setup-Menü:
TVD-2402/TVD-4402:
OK
am TVS-
TVI zurückgesetzt wird.
3 / 4
