Interlogix TruVision Installationsanleitung Seite 2

Hinweis:
Überprüfen Sie vor dem Einrichten eines Systems die
Ausgabeeinstellungen der Kamera. Der TVI-Videoausgang
kann nur an einen DVR mit TVI-Signaleingang angeschlossen
werden. Der CVBS-Ausgang unterstützt CVBS-
Standardmonitore (bzw. Testmonitore), Kodierer oder DVR.
Bei den 720p Dome-Kameras TVD-2402/TVD-4202 können
der CVBS- und der TVI-Ausgang nicht gleichzeitig genutzt
werden. Verwenden Sie den integrierten Schalter, um den
Videoausgang der Kamera auszuwählen.
Bei den 1080p Dome-Kameras TVD-2404/TVD-4404 und TVD-
2405/TVD-4405 wird mit dem integrierten Schalter die WDR-
Funktion aktiviert/deaktiviert. Wenn die WDR-Funktion aktiviert
ist, wird der CVBS-Ausgang blockiert.
Installation

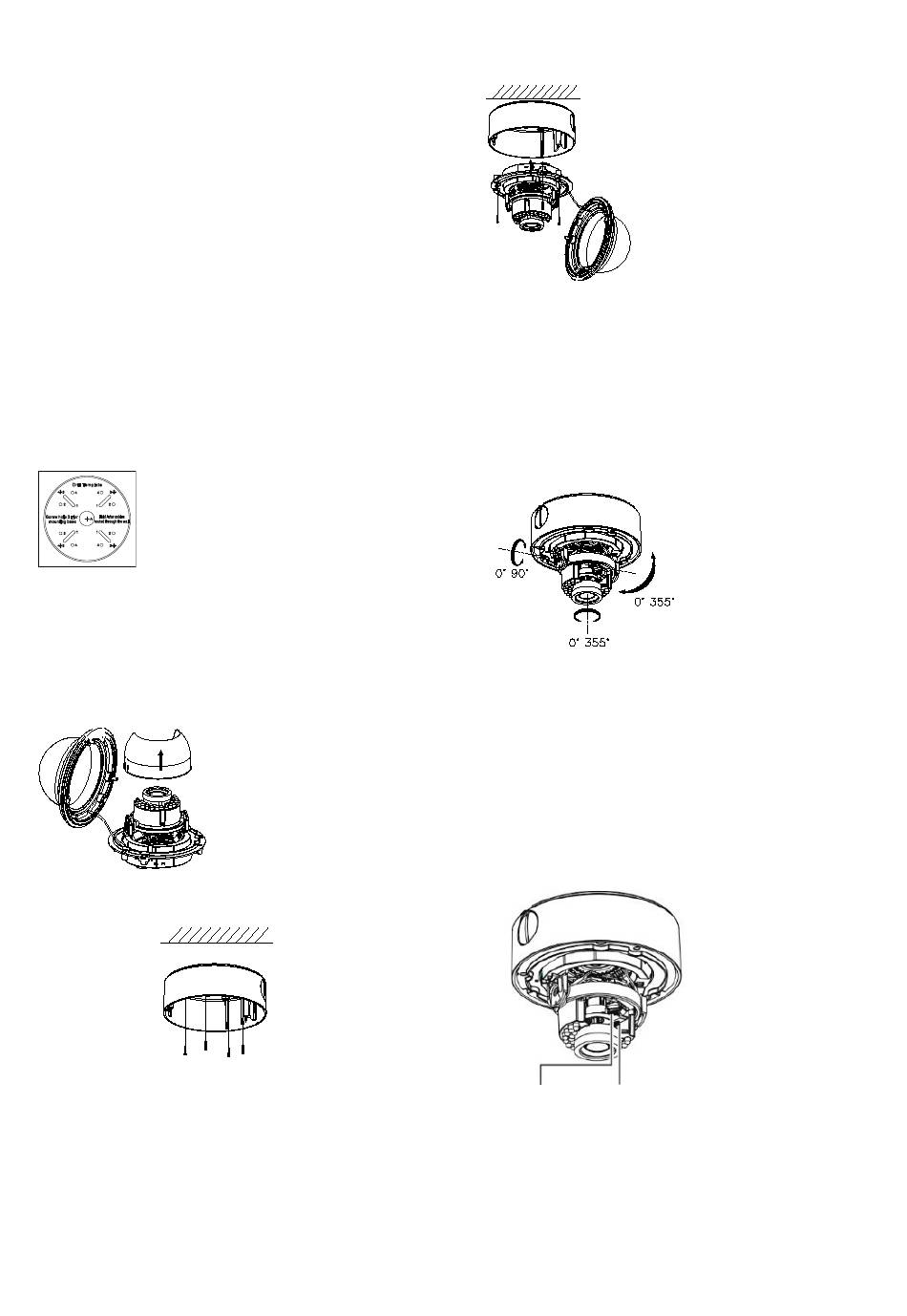

So bringen Sie die Kamera an einer Decke an:
1. Platzieren Sie die Schablone waagerecht zur
Montagefläche und markieren Sie die Position der
Montagebohrungen.
2. Nehmen Sie unter Beachtung der örtlichen
Sicherheitsregulierungen die Montagebohrungen vor.
3. Entfernen Sie die Kamera von der Montagehalterung.
4. Lösen Sie mit dem mitgelieferten Sechskantschlüssel die
drei Schrauben am Rand der Kuppel.
5. Entfernen Sie die Kuppel und die Dome-Auskleidung.
6. Befestigen Sie die Montagehalterung mit den
mitgelieferten Schrauben an der Decke.
Hinweis: Entfernen Sie bei Bedarf die
Gummiausstanzung für die Kabelführung an der
Außenseite der Kamera.
7. Schließen Sie den TVI-Videoausgang der Kamera über
ein Koaxialvideokabel (75 Ohm) an einen TVI-DVR und
ein Netzteil (12 V DC oder 24 V AC) an das Netzkabel
2 / 4
8. Richten Sie die Kamera an der Montagehalterung aus und
ziehen Sie die Schrauben an, um die Kamera an der
Halterung zu befestigen.
7. Einstellen des Überwachungswinkels:
1) Betrachten Sie das Kamerabild auf dem Monitor.
2) Drehen Sie den Kamerablock, um die Schwenkrichtung
[0 bis 355°] einzustellen.
3) Lösen Sie die Neigewinkel-Arretierschraube.
4) Drehen Sie den Kamerablock, um die Neigerichtung
[0 bis 90°] einzustellen.
5) Ziehen Sie die Neigewinkel-Arretierschraube fest.
6) Drehen Sie die Halterung des Kameraobjektivs
[0 bis 355°], um das Objektiv an den
Überwachungswinkel anzupassen.
~
8. Stellen Sie Zoom und Fokus ein:
a) Stellen Sie Zoom und Fokus an der TVD-2402/TVD-4402
und der TVD-2404/TVD-4404 manuell ein.
1) Überprüfen Sie das Kamerabild auf dem Monitor.
2) Lösen Sie den Zoomhebel und bewegen Sie die
Schraube zwischen T (Tele) und W (Weit), um den
gewünschten Blickwinkel zu erhalten.
3) Ziehen Sie die Schraube des Zoomhebels fest.
4) Lösen Sie den Fokushebel und bewegen Sie die
Schraube zwischen F (Fern) und N (Nah), um den
optimalen Fokus zu erhalten.
5) Ziehen Sie die Schraube des Fokushebels fest.
Zoom
b) TVD-2405/TVD-4405 verfügen über ein motorgetriebenes
Objektiv. Passen Sie Zoom und Fokus mithilfe der Zoom-
und Fokustasten auf dem PTZ-Bedienfeld eines
angeschlossenen Recorders.
an.
~
~
Fokus
