Die StyleView Computerwagen mit Stromversorgung
liefern Wechselstrom für mobile Point-of-Care-
Computersysteme im medizinischen Bereich.
Die Wagen sind nicht für die Stromversorgung
medizinischer Produkte oder Geräte vorgesehen.
Die Steckdosen dienen ausschließlich zur
Stromversorgung von IT-Geräten wie beispielsweise
Computergeräten und Computerperipheriegeräten.

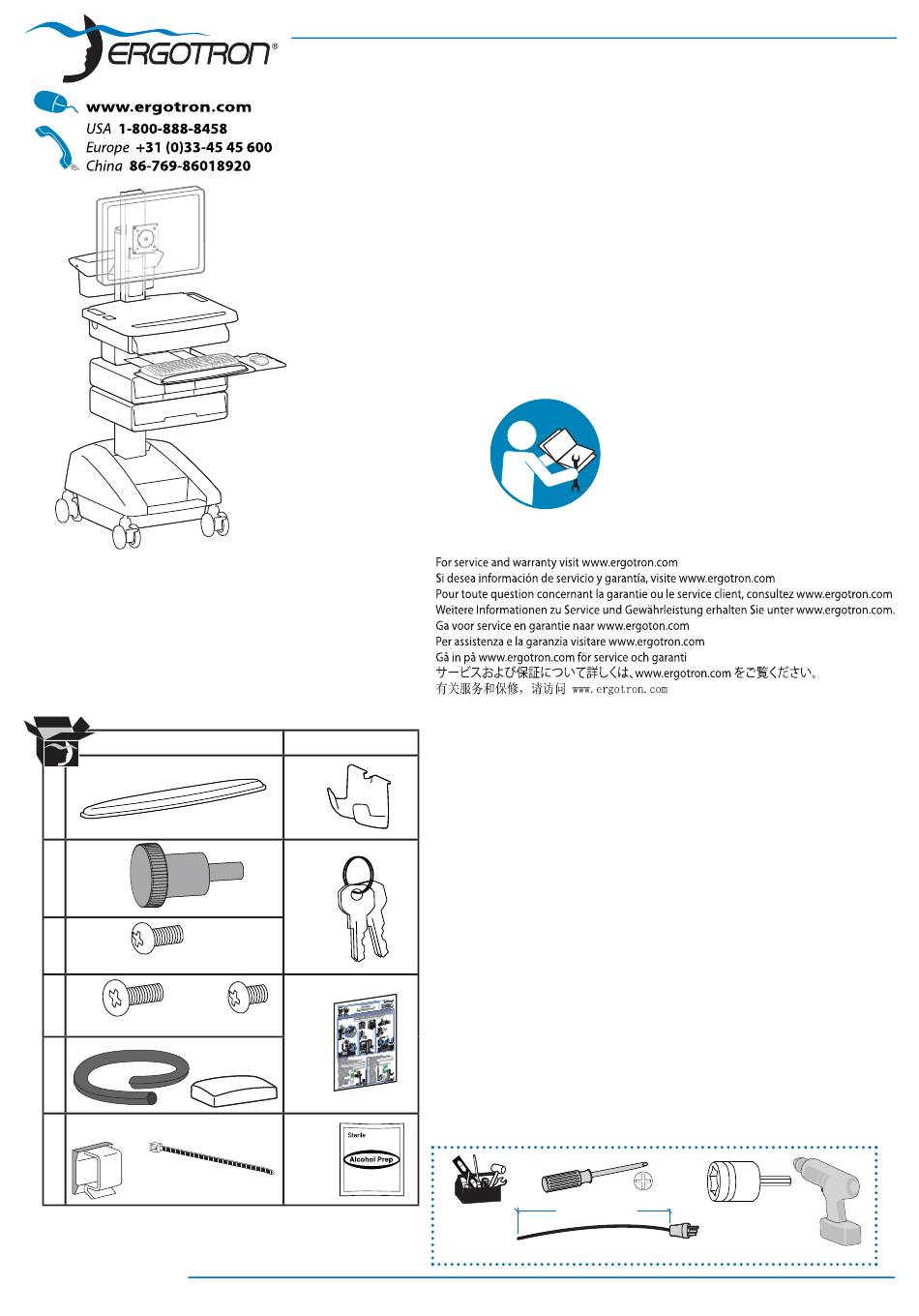

A
1x
1
4x
2
M4 x 10mm
4x
3
M4 x 10mm
1x
1x
4
M4 x 8mm
1x
5
2x
6
888-24-154-G-00 rev. F • 10/11
Encontrará la versión más reciente del manual de instalación del usuario y el software de StyleLink en:
Si vous souhaitez télécharger le dernier manuel d'installation de l'utilisateur ou le logiciel StyleLink, rendez-vous sur :
Den neuesten Installationsleitfaden für Benutzer sowie den neuesten StyleLink-Softwaredownload fi nden Sie unter:
Voor de nieuwste Installatiehandleiding voor de gebruiker en voor het downloaden van StyleLink-software gaat u naar:
Per scaricare le versioni più recenti del manuale di installazione e del software StyleLink, andare al sito:
De senaste versionerna av installationshandledningen och nedladdning av programvaran för StyleLink fi nns på:
最新版ユーザインス トールガイ ドとスタイルリンク ソフ トウェアは次のサイ トでダウンロードできます。
사용자 설치 안내서 및 StyleLink 소프트웨어 다운로드는 다음 웹 사이트에서 제공하고 있습니다.
B
1x
3x
1x
M4 x 5mm
1x
2x
9x
LCD-Computerwagen zur Patientenversorgung
For the latest User Installation Guide and StyleLink Software Download please visit:
请从下列地址获取最新版本的用户安装指南和 StyleLink 软件下载：
http://4support.ergotron.com
Produkteigenschaften & Technische Daten ................. 2 - 4
Aufbau ........................................................................... 5 - 10
Batterieaufl adung/-entladung ............................................9
Ready-On ............................................................................10
Einstellung .................................................................. 11 - 12
Auto-Lock-Schublade .........................................................13
Wechseln Sie die Sicherung (1 Amp), und setzen Sie die
Stromunterbrecher zurück. ...............................................14
Batterien des Stromversorgungssystems wechseln .. 15-16
Computerwagen-Lagerung (Langzeit/Kurzzeit) ..............17
Ergonomie ...........................................................................18
Wartung & Sicherheit ................................................. 18 - 20
Netzkabel müssen 1,8 m lang sein.
DE
Gebruikersgids
StyleView® SV32
User's Guide - English
Guía del usuario - Español
Manuel de l'utilisateur - Français
Gebruikersgids - Nederlands
Benutzerhandbuch - Deutsch
Guida per l'utente - Italiano
Användarhandbok - svenska
ユーザーガイ ド : 日本語
用户指南 : 汉语
사용자 안내서 : 대한민국
6' (1.8 m)
14mm (9/16")
1/21
Werbung
Verwandte Anleitungen für Ergotron StyleView SV32 Serie
Inhaltszusammenfassung für Ergotron StyleView SV32 Serie
- Seite 1 De senaste versionerna av installationshandledningen och nedladdning av programvaran för StyleLink fi nns på: 最新版ユーザインス トールガイ ドとスタイルリンク ソフ トウェアは次のサイ トでダウンロードできます。 请从下列地址获取最新版本的用户安装指南和 StyleLink 软件下载： 사용자 설치 안내서 및 StyleLink 소프트웨어 다운로드는 다음 웹 사이트에서 제공하고 있습니다. http://4support.ergotron.com User's Guide - English Guía del usuario - Español Manuel de l’utilisateur - Français...
- Seite 2 Interferenz auf eigene Kosten zu beheben. Änderungen oder Modifi kationen, die nicht ausdrücklich • Empfohlene Lagertemperatur für den Computerwagen: 15 von Ergotron, Inc. genehmigt wurden, können den Verfall BATTERIE °C (59 °F). Bei dieser Temperatur ist der alterungsbedingte des Rechts zur Bedienung des Gerätes durch den Benutzer...
- Seite 3 Produkteigenschaften & Technische Daten Teilenummer Stromversorgung Auto-Lock-Schublade SV32-91211 Eingang: 120 V~/60 Hz; 5.1A 1 Schublade*/6 Fächer Ausgang: 120 V~/60 Hz, 400VA/300W. • Der Computerwagen und das Stromversorgungssystem sind zertifi ziert nach UL 60601 und CAN/CSA-C22.2 601.1-M90. SV32-91224 Eingang: 120 V~/60 Hz; 5.1A 2 Schubladen*/12 Fächer Ausgang: 120 V~/60 Hz, 400VA/300W.
- Seite 4 Produkteigenschaften & Technische Daten 25˚ 90˚ 20" 5" (508 mm) (127 mm) 12˚ + 12˚ Tragkraft Mit unabhängiger Ohne unabhängige LCD-Höhenverstellung: LCD-Höhenverstel- 20 lbs (9 kg)* lung: * Siehe Kapitel „Unabhängige LDC- 6-16 lbs (2.7-7.3 kg) Höhenverstellung entfernen” <3 lbs (1.4 kg) Arbeitsfl äche <13 lbs (5.9 kg) CPU-Fach <3 lbs (1.4 kg)
- Seite 5 Aufbau Schließen Sie Tastatur und Maus am USB-Hub an (Typ A) (Typ A) HINWEIS: Barcode-Lesegeräte sollten direkt am USB-Anschluss des Computers angeschlossen werden. Schließen Sie Barcode-Lesegeräte NICHT am USB-Hub an. 888-24-154-G-00 rev. F • 10/11 5/21...
- Seite 6 Aufbau 90˚ 0˚ M4 x 5mm 0˚ 75x75mm / 100x100mm M4 x 10mm WARNUNG Stoßgefahr! Bewegliche Teile können zu Quetschungen und Schnittverletzungen führen. Bringen Sie den Monitor VOR dem Entfernen in die höchstmögliche Position. Die Missachtung dieser Warnung kann zu ernsthaften Verletzungen oder Sachschäden führen.
- Seite 7 Aufbau Unterbringung der CPUs im gesicherten Fachbereich: Führen Sie die Computerkabel durch die Öff nung des Gehäuses (auf der linken oder rechten Seite). USFF (Ultra Small Form Factor, sehr kleiner Formfaktor) Thin Client Verbinden und verwenden Sie den Lüfter nicht mit USFF-CPUs. Zentrieren Sie die CPU im Fachbereich.
- Seite 8 Aufbau 888-24-154-G-00 rev. F • 10/11 8/21...
- Seite 9 Informationen zum Ein- und Ausschalten des Alarms und laden Sie auf 100% auf! Sie können den Computerwagen auch während des Ladevorgangs benutzen. erhalten Sie beim Ergotron- Kundendienst. Alarmstummtaste. Durch das Drücken dieser Taste wird der Alarm vorübergehend unterdrückt. Leuchtet die LED, ist das Hauptschalter für interne Stromversorgungssteckdosen.
- Seite 10 Sie dann, bis sich der Computer einschaltet. Der Computer sollte sich einschalten. Sollte dies nicht der Fall sein, wiederholen Sie die Schritte 1 bis 6. Schaltet sich der Computer immer noch nicht ein, wenden Sie sich an den Ergotron-Kundendienst. Tastaturbeleuchtung Die Tastaturbeleuchtung schaltet sich nach 15 Minuten automatisch ab, sofern sie nicht manuell ausgeschaltet wird.
- Seite 11 Einstellung Es ist von Bedeutung, dass Sie dieses Produkt entsprechend dem Gewicht des installierten Geräts wie in den folgenden Schritten beschrieben anpassen. Wenn Zubehör von diesem Produkt entfernt oder dazu hinzugefügt wird, was zu einer Änderung der Last führt, sollten Sie diese Einstellungsschritte wiederholen, um einen sicheren und optimalen Betrieb zu gewährleisten. Einstellungen sollten über den gesamten Verstellbereich gleichmäßig und leicht durchzuführen sein und an der eingestellten Position verbleiben.
- Seite 12 Il existe un risque de blessure corporelle ou d’ e ndommagement matériel en cas de non respect de cet avertissement. Pour plus d’informations et d’instructions, consultez le guide du produit sur http://4support.ergotron.com, ou contactez le service client d’Ergotron au (+1) 800 888-8458. 822-055 888-24-154-G-00 rev.
- Seite 13 General-PIN für die erstmalige Einrichtung (standardmäßige General-PIN: 12345) Wird die General-PIN vergessen, wenden Sie sich für Anweisungen an den Ergotron-Kundendienst. 1. Geben Sie die General-PIN ein (alle Nummern, die einer verfügbaren Schublade zugewiesen sind, leuchten auf). 2. Drücken Sie 3 und 5 gleichzeitig (Nummer 3 und 5 leuchten grün).
- Seite 14 Sie den Hauptschalter 1 bis 3 von der Stromquelle. Sekunden lang gedrückt halten. Die Betriebs-LED erlischt. 1 Amp-Sicherung Empfohlen: Littelfuse 312001P Wenden Sie sich an Ergotron, um die Ursache für die Stromunterbrechung zu bestimmen, bevor Sie die Stromunterbrecher zurücksetzen. 888-24-154-G-00 rev. F • 10/11 14/21...
- Seite 15 Batterie. • Ersetzen Sie sie nur durch Batterien mit den gleichen Ampere-Werten. • Für die StyleView Stromversorgung dürfen nur von Ergotron zugelassene Batterien eingesetzt werden. Weitere Informationen erhalten Durch das Einsetzen von anderen als den oben aufgelisteten 33-Ah-Batterien erlischt die Sie beim Ergotron-Kundendienst.
- Seite 16 Batterien des Stromversorgungssystems wechseln Führen Sie die Batterie dem BLEI- Recycling zu, oder informieren Sie sich bei Ergotron über die Richtlinien zur korrekten BATTERIE Batterieentsorgung. Vorsicht: Entfernen Sie erst die schwarze (negative) Zuleitung vor der roten (positiven) Zuleitung. Schwarz Vorsicht: Schließen Sie die rote (positive) Zuleitung vor der schwarzen (negativen) Zuleitung an.
- Seite 17 (3) Monate überprüft werden. Wenn die Spannung unter 12,5 VDC~ abfällt, laden Sie die Batterie wieder vollständig auf. Weitere Informationen zum Einfl uss der Lagerung auf die Trocken lagern Kühl lagern Garantie der Batterie erhalten Sie beim Ergotron-Kundendienst. 888-24-154-G-00 rev. F • 10/11 17/21...
- Seite 18 Ergonomie Arbeiten Bewegen Einstellen auf Ihre Größe Räumen Sie auf, bevor Sie den Wagen bewegen 1 Stellen Sie den oberen Rand des Bildschirms etwa 2,5 cm unter Ihrer Augenhöhe ein: Lösen Sie die 1 Lösen Sie die Bremse, und senken Sie für eine optimale Stabilität und Bremse, und stellen Sie die Höhe nach Ihren Bedürfnissen ein.
- Seite 19 Installationsanweisungen) vorliegen haben. Nur Ergotron, Inc. oder eine von Ergotron ermächtigte Partei darf Komponenten des StyleView Computerwagens einstellen, reparieren oder austauschen. Wenn eine Komponente des Computerwagens fehlt oder beschädigt ist, darf der Computerwagen nicht verwendet werden. Setzen Sie sich in diesem Falle umgehend mit dem Ergotron-Kundendienst in Verbindung, und fordern Sie einen Ersatz für das betreff ende Teil an.
- Seite 20 Belastung. Die Höhenverstellung darf NICHT mit Geräten beladen werden, Emissionstest Einhaltung Richtlinie – elektromagnetische Umgebung deren Gewicht höher ist als das in den Spezifi kationen von Ergotron angegebene Radiowellen-Emission Gruppe 1 Der Computerwagen mit Stromversorgung nutzt nur Höchstgewicht. Sorgen Sie für eine optimale Lift-Funktion, indem Sie Tests durchführen CISPR (Internationales für die internen Funktionen RF-Energie.
- Seite 21 Produkteigenschaften & Technische Daten 13.4" 2.9" 47.4”- 67.4” (1204-1712 mm) (340 mm) (73 mm) 16.8" (427 mm) 28" 4.4" - 9.4" 3.1" (710 mm) (112-239 mm) 34.5" (79 mm) (876 mm) 4.4" (112 mm) 17.7" (450 mm) 8.8" 5.3" (224 mm) (134 mm) 8.1"...
