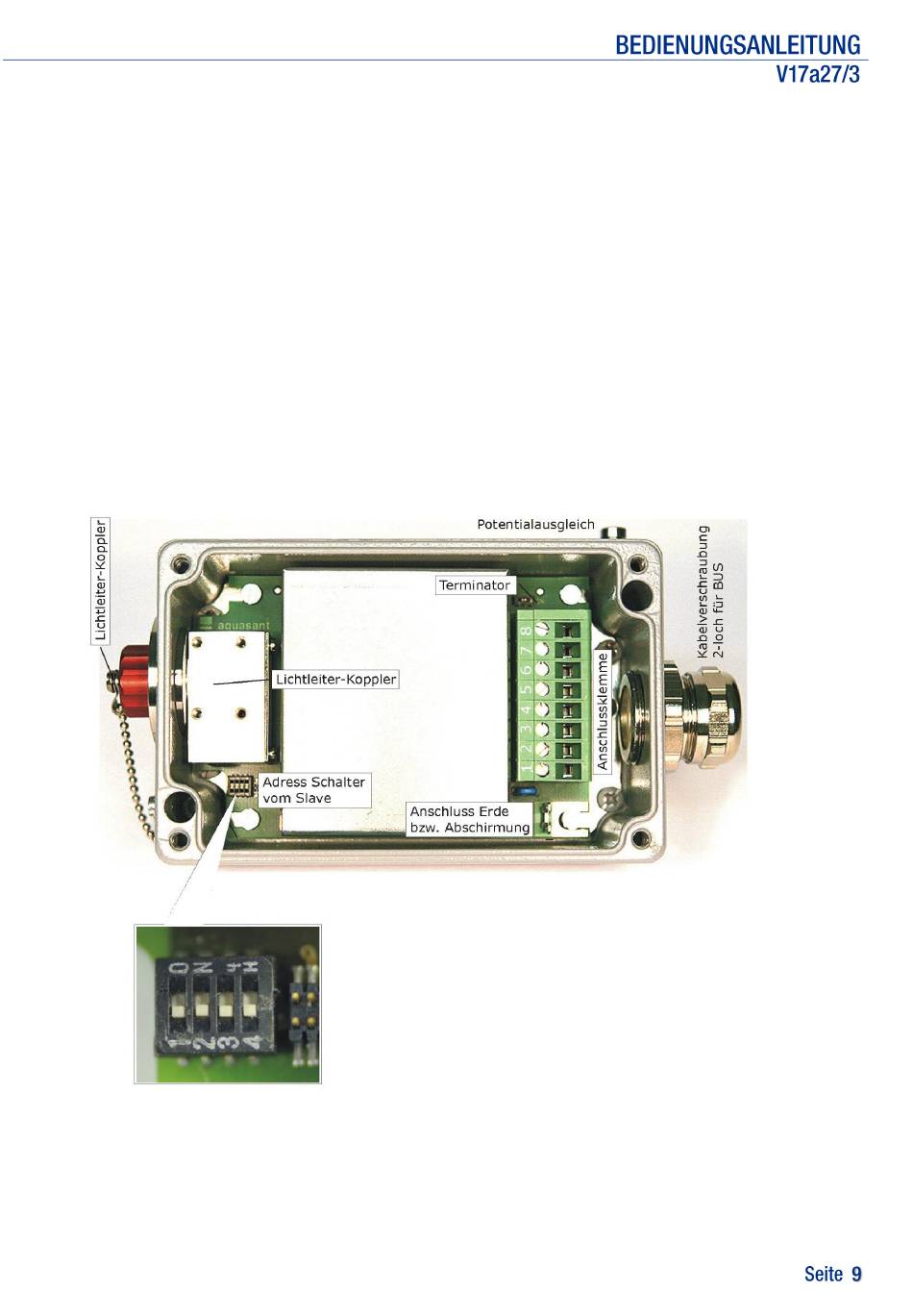

Anschlüsse des ATA100-1
Wichtig: Der Terminator-Schalter muss immer in die "ON" Position sein. Alle Schalter des Adress-Schalters
müssen in die "OFF" Position (wie auf dem oberen Bild abgebildet) sein.
Anschlussklemme
1
(+) 24V Speisung vom ATM1 Anschluss 24 d/z
2
(-) 24V Speisung vom ATM1 Anschluss 26 d/z
3
RS485 (B) vom ATM1 Anschluss 22 d/z
4
RS485 (A) vom ATM1 Anschluss 20 d/z
5
(+) 24V Speisung
6
(-) 24V Speisung
7
RS485 (B)
8
RS485 (A)
Die Anschlussklemmen 5-8 haben die gleiche Funktion wie die Anschlussklemmen 1-4
