LANCOM 1650E Hardware-Schnellübersicht

Montieren & Anschließen
Hardware-Schnellübersicht
LANCOM 1650E

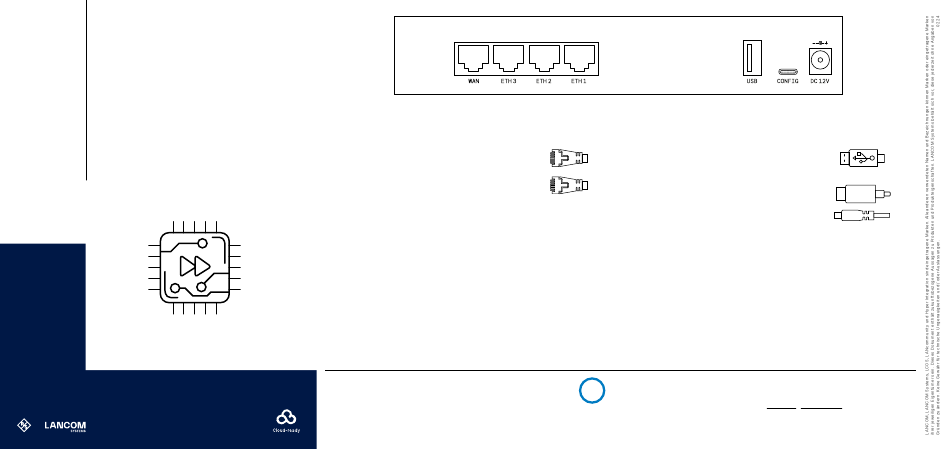

➀
➀ WAN-Schnittstelle
Verbinden Sie die WAN-Schnittstelle mit einem Ethernet-Kabel mit Ihrem
WAN-Modem.
➁ Ethernet-Schnittstellen
Verbinden Sie eine der Schnittstellen ETH 1 bis ETH 3 mit dem
beiliegenden Ethernet-Kabel mit Ihrem PC oder einem LAN-Switch.
Beachten Sie unbedingt vor Inbetriebnahme die im beiliegenden Installation Guide
aufgeführten Informationen zur bestimmungsgemäßen Verwendung!
Betreiben Sie das Gerät nur mit einer fachmännisch installierten Strom versorgung an einer
nahegelegenen und jederzeit frei zugänglichen Steckdose.
Der Netzstecker des Gerätes muss frei zugänglich sein.
Bitte beachten Sie, dass eine Supportleistung für Fremdherstellerzubehör
ausgeschlossen ist.
➁
➂ USB- Schnittstelle
Verbinden Sie ein USB-Speicher m edium oder einen USB-Drucker mit
der USB-Schnittstelle.
➃ Serielle USB-C-Konfigurations-Schnittstelle
Zur optionalen Konfiguration des Gerätes auf der seriellen Konsole
wird ein USB-C-Kabel benötigt. (Kabel nicht im Lieferumfang
enthalten)
➄ Netzteil-Anschlussbuchse
Verwenden Sie nur das mitgelieferte Netzteil!
Das sollten Sie beim Aufstellen beachten
i
→ Bei Aufstellung auf dem Tisch die ggf. beiliegenden selbstklebenden Gummifüße verwenden
→ Keine Gegenstände auf der Geräteoberseite ablegen oder mehrere Geräte stapeln
→ Sämtliche Lüftungsschlitze freihalten
→ Rackeinbau mit Hilfe des optionalen LANCOM Rack Mount / Rack Mount Plus
(nicht im Lieferumfang).
➂ ➃ ➄
