3 Produktbeschreibung
Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Mes-
sumformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind
über zwei Verbindungskabel miteinander verbunden.
3.1 Produktaufbau
Zwei Geräteausführungen des Messumformers sind verfügbar.
Für den Einsatz in Anwendungen, bei denen besondere Anforderungen aufgrund der
Umgebungs- oder Betriebsbedingungen gefordert sind.
Die Elektronik befindet sich im Messumformer, dadurch besonders geeignet:
• Bei Montage des Messaufnehmers im Erdeinbau.
• Bei permanentem Einsatz des Messaufnehmers unter Wasser.

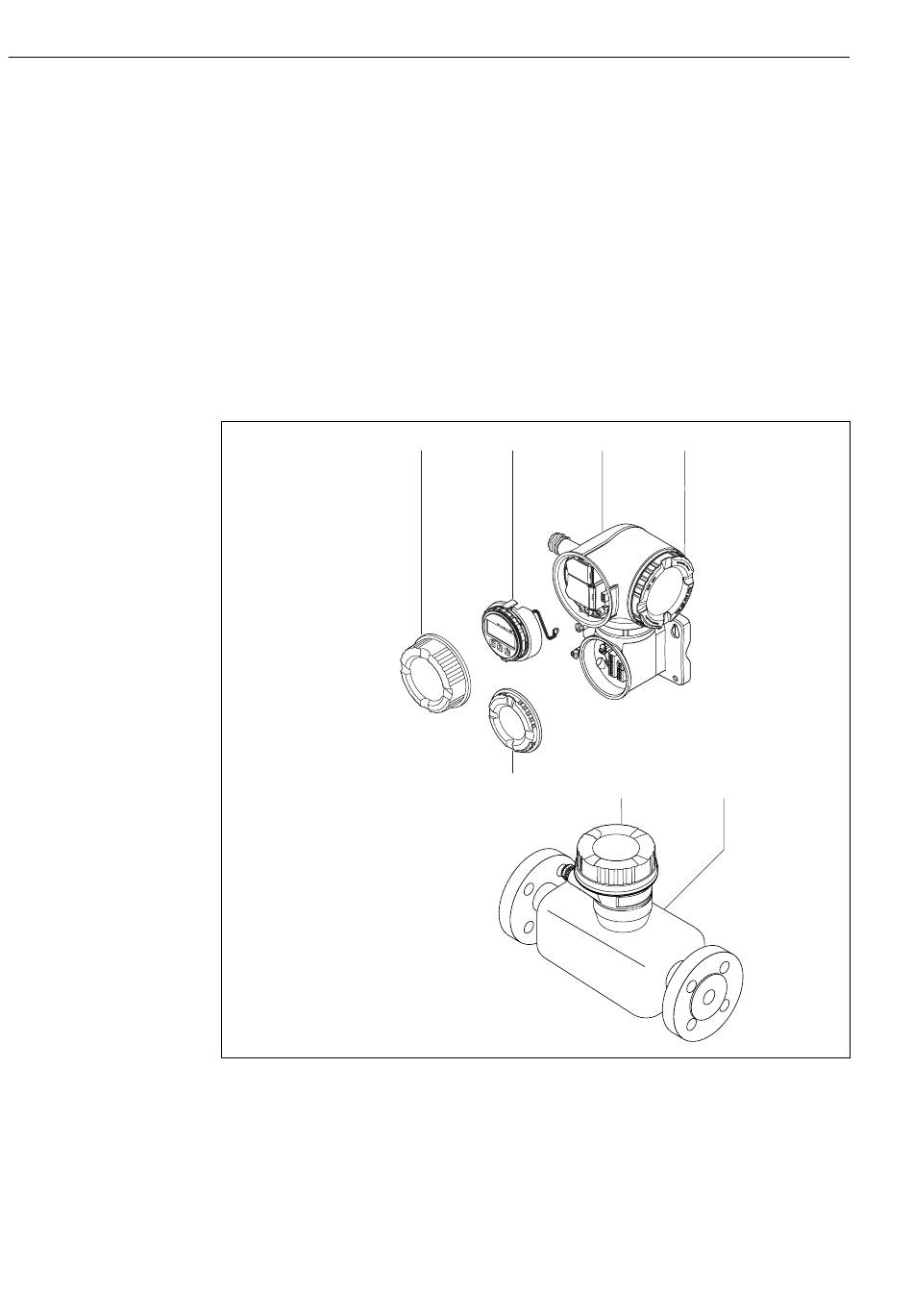

 1 Wichtige Komponenten eines Messgeräts
1 Anschlussraumdeckel
2 Anzeigemodul
3 Messumformergehäuse (inkl. integriertes HistoROM)
4 Elektronikraumdeckel
5 Messaufnehmer
6 Anschlussgehäuse Messaufnehmer: Anschluss Verbindungskabel
7 Anschlussraumdeckel: Anschluss Verbindungskabel
