10. L
EBENSERWARTUNG UND
*)
Lebenserwartung
**)
MTBF SN 29500, IEC 61709
**)
MTBF MIL HDBK 217F
*) Die in der Tabelle dargestellte Lebenserwartung gibt die Mindestanzahl der Betriebsstunden (Gebrauchsdauer) an und wird von der
Lebenserwartung der eingebauten Elektrolytkondensatoren bestimmt. Die Lebenserwartung wird in Betriebsstunden angegeben und wird gemäß
den Spezifikationen des Kondensatorherstellers berechnet. Der Hersteller der Elektrolytkondensatoren garantiert nur eine maximale
Lebensdauer von bis zu 15 Jahren (131 400h). Jede diesen Wert übertreffende Zahl stellt eine berechnete theoretische Lebensdauer dar, die
dazu dienen kann, Geräte zu vergleichen.
**) MTBF steht für Mean Time Between Failure (zu Deutsch: mittlere ausfallfreie Betriebszeit), die aus der statistischen Ausfallrate der Bauteile
berechnet wird, und gibt die Zuverlässigkeit eines Geräts an. Es handelt sich um die statistische Darstellung der Wahrscheinlichkeit eines
Geräteausfalls und stellt nicht notwendigerweise die Lebensdauer eines Produkts dar.
Die MTBF-Zahl ist eine statistische Darstellung der Wahrscheinlichkeit eines Geräteausfalls. Eine MTBF-Zahl von beispielsweise 1 000 000h
bedeutet, dass statistisch gesehen alle 100 Stunden ein Gerät ausfällt, wenn sich 10 000 Geräte im Einsatz befinden. Es kann jedoch nichts
darüber ausgesagt werden, ob das ausgefallene Gerät 50 000 Stunden in Betrieb war oder nur 100 Stunden.
11. F
UNKTIONSSCHALTBILD
L
N
Feb. 2016 / Rev. 1.3 DS-CP10.241-DE
Alle Parameter gelten bei 24V, 10A, 230Vac, 50Hz, +25°C Umgebungstemperatur und nach einer Aufwärmzeit von fünf Minuten, soweit nicht anders angegeben.
CP10.241, CP10.242, CP10.241-S1
MTBF
AC 100V
128 000h
61 000h
47 000h
*)
363 000h
*)
173 000h
*)
132 000h
550 000h
1 003 000h
188 000h
252 000h
40 000h
51 000h

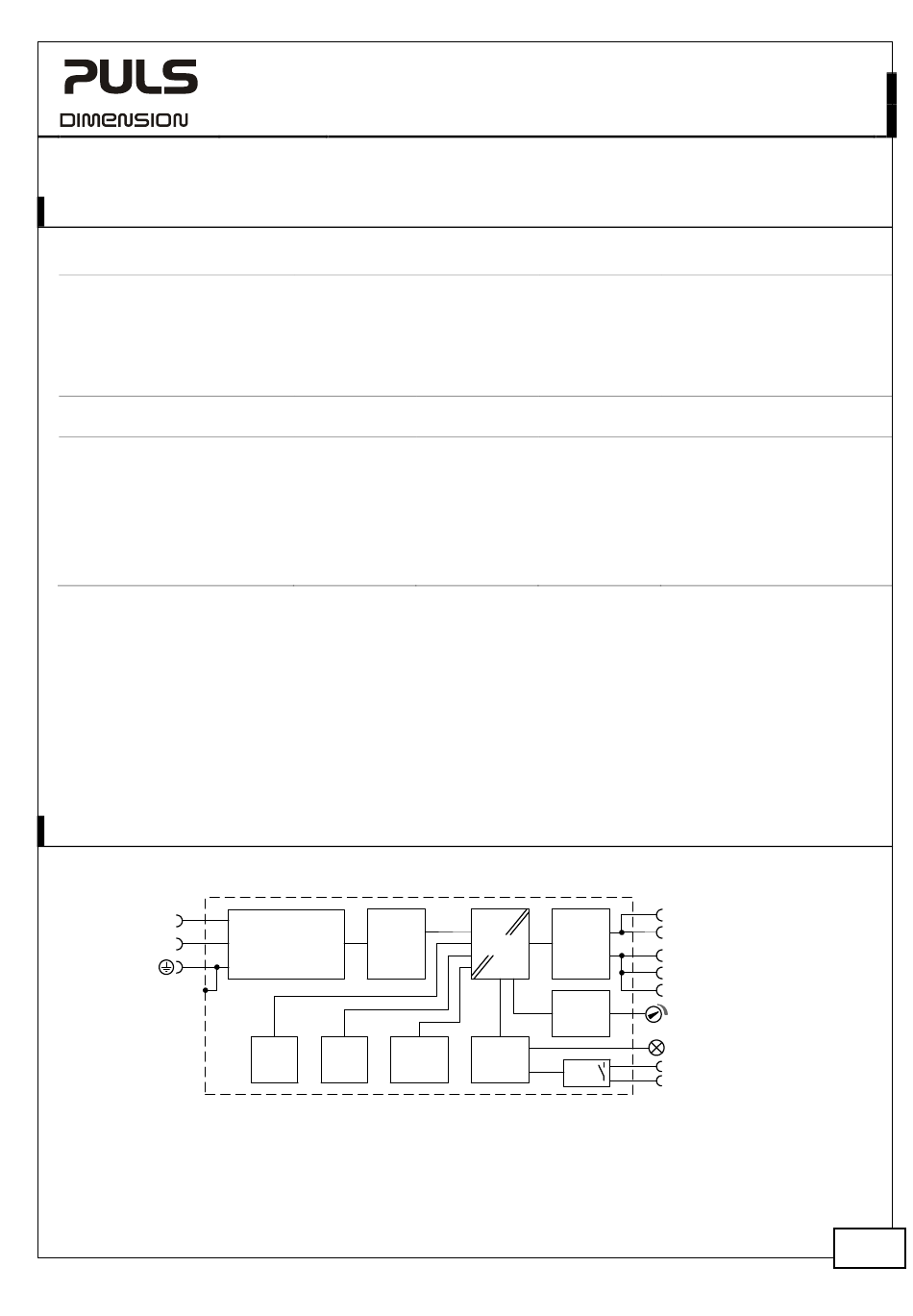

Bild 11-1 Funktionsschaltbild
Input F us e
Input F ilter
P F C
Input R ectifier C onverter
Inrus h C urrent Limiter
Temper- Output
Output
ature
P ower
S hut- Voltage
Manager
down P rotection
