3. Bedienung

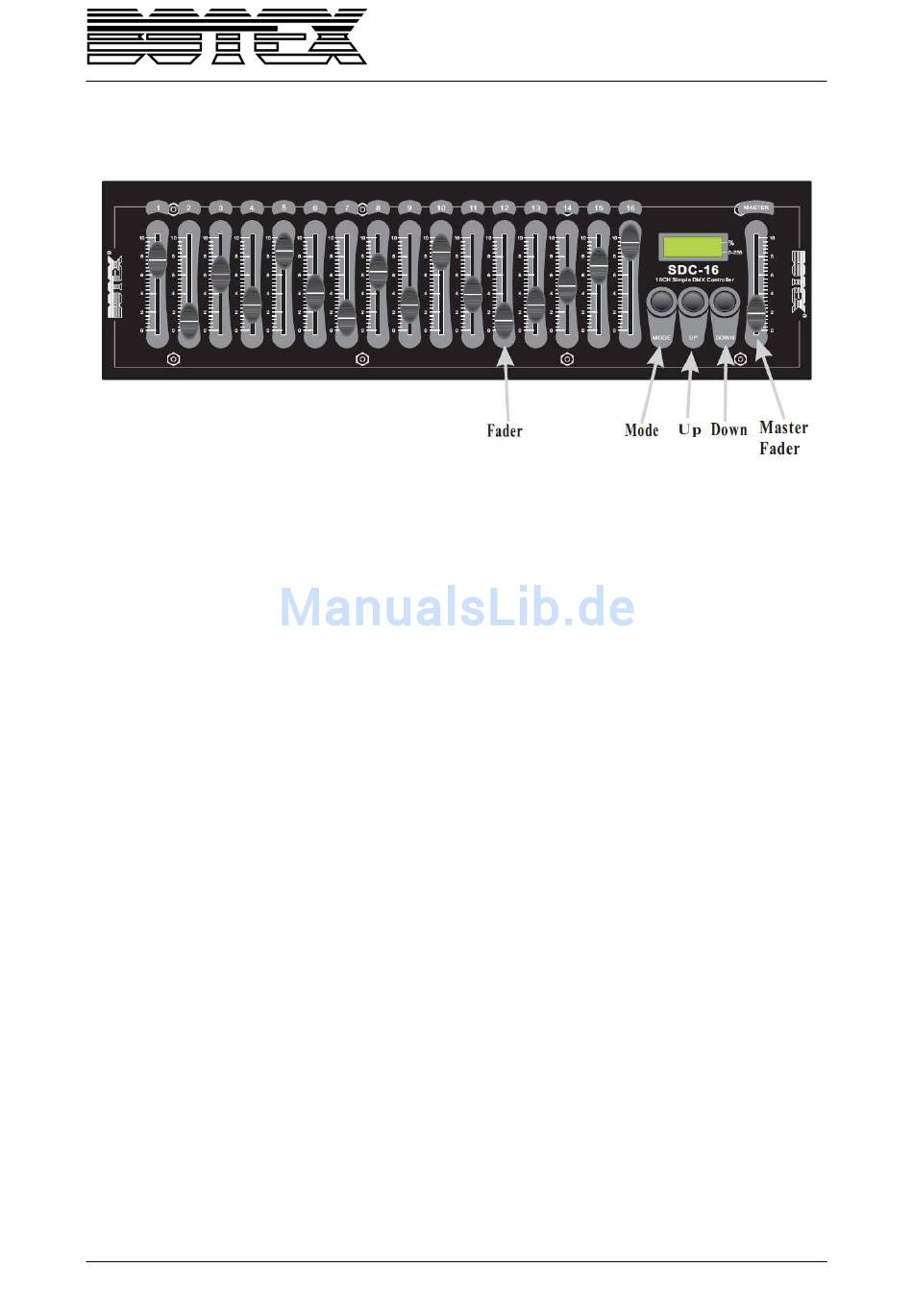

1. Wenn sie das Gerät einschalten, wird im Display die Startadresse angezeigt. Dies kann
„A001" sein. Wenn im Display nichts angezeigt wird, überprüfen Sie bitte, ob das Gerät richtig
angeschlossen ist.
2. Die voreingestellte Staradresse für die DMX Kanäle ist 1. Um die Startadresse einzustellen,
können Sie diese, durch Drücken der „Up"-Taste erhöhen. Wenn Sie die „Up"-Taste für eine
Sekunde gedrückt halten erhöht sich diese schneller. Ebenso können sie die „Down-Taste
drücken, um den die Staradresse zu verringern. Wenn Sie die „Down"-Taste für eine Sekunde
gedrückt halten verringert sich diese schneller.
Beachte: Wenn Sie die Startadresse verändern möchten, gelangen Sie durch Drücken der
"Up"- oder "Down"-Taste in den Einstell-Modus. Die Startadresse kann zweitweise verändert
werden. Die Kanäle können, aufsteigend von der Staradresse bedient werden. Die Adresse
muss zwischen 1-512 liegen.
3. Durch Bewegen der Kanalfader können Sie den DMX-Wert des Kanals einstellen. Während
Sie den Fader bewegen zeigt das Display den DMX-Wert als Dezimalwert an. Wenn Sie den
DMX-Wert als prozentualen Wert angezeigt haben möchten, drücken Sie die „Mode"-Taste.
Die LED unten rechts im Display erlischt und die LED oben rechts leuchtet auf.
Wenn Sie alle Einstellungen gemacht haben, wird nach 10 Sekunden automatisch die
Startadresse im Display angezeigt.
4. Mit Hilfe des Masterfaders können alle 512 DMX-Kanäle gesteuert werden.
Der Ausgangswert kann zwischen 0-255 eingestellt werden. Auch hier hat man die Wahl, ob
der DMX-Wert als dezimaler oder prozentualer Wert angezeigt wird. Diese Auswahl kann man
durch Drücken der „Mode"-Taste treffen.
