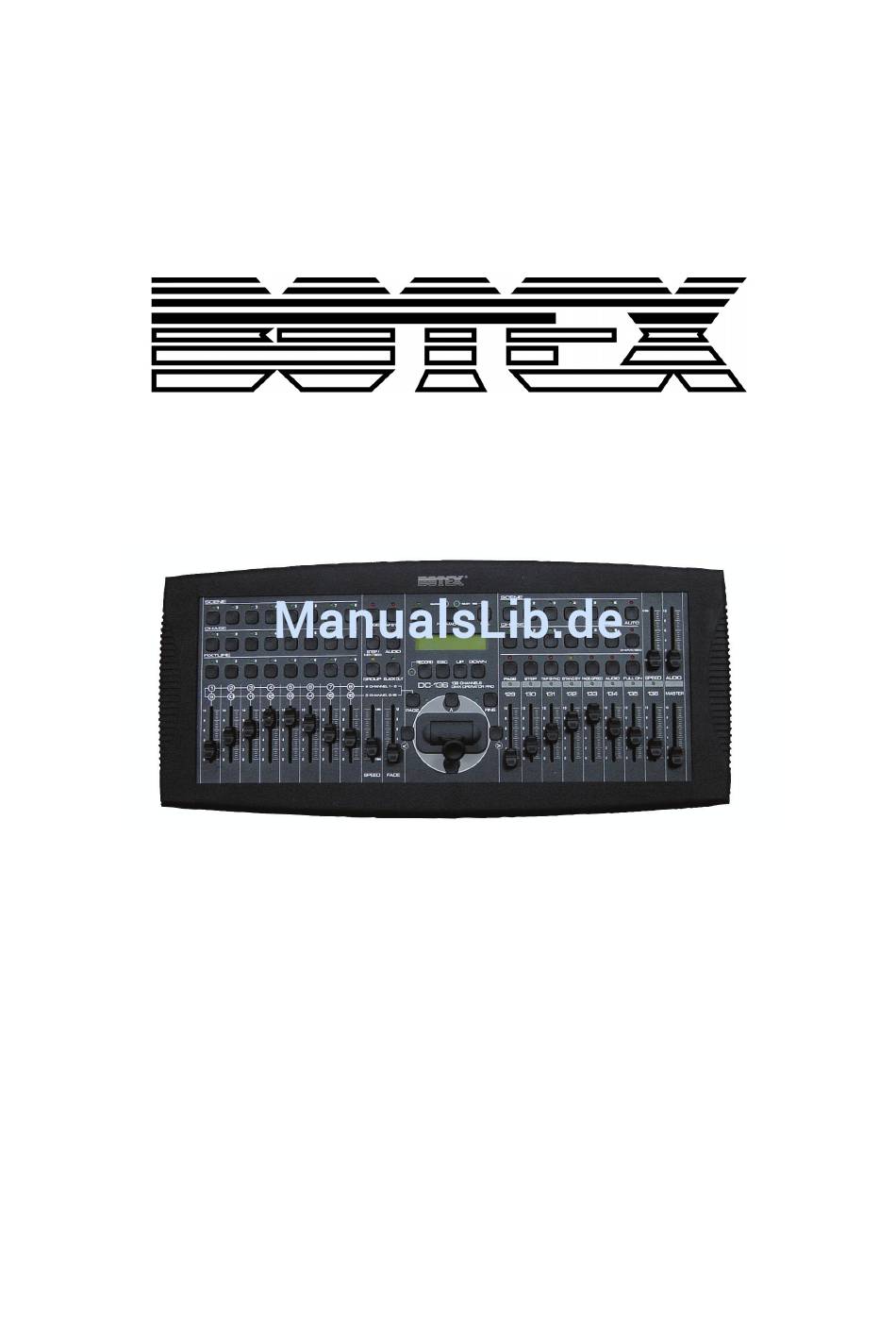

- Seite 1 Bedienungsanleitung DC-136 136 Channels DMX Operator Pro...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise..........................4 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............4 Vorsicht bei Hitze und extremen Temperaturen! ................. 4 Allgemeine Einweisung........................5 Bevor Sie beginnen......................... 5 Features und Spezifikationen ......................6 4.1. Faetures ..........................6 4.2. Spezifikationen........................6 Basic Control Parts ......................... - Seite 3 Zum Gebrauch der CF Card..................... 21 MIDI ............................21 Löschen des Speichers ......................22 3 / 23...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 5: Allgemeine Einweisung
2. Allgemeine Einweisung Danke für den Kauf unseres Produktes DC-136 Dieses Gerät ist eine professionelle 136-Kanal DMX Konsole mit hoher Leistungsfähigkeit und progressiven Möglichkeiten. Es ist ein verfeinerter digitaler Light Controller, der aus zwei Kontroll- Parts zusammengesetzt ist. Ein Part für Fixtures und einer für die PARs, welche zur Steuerung der Fixtures und der PARs gemeinsam und effektiv entsprechend verschiedener Anforderungen gegenüber Lichteffekten genutzt... -
Seite 6: Features Und Spezifikationen
Fade Time/ Non – Fade Time durch Steuerung • MIDI Steuerung über Scenes, Chases und Blackout • Audio Eingang und eingebautes Mikrofon für Music sync. Funktion 4.2. Spezifikationen • DC-136 • Stromversorgung DC 9~15V, 600mA min. • 2x16 Characters • Audio Trigger eingebautes Mikrofon oder Line In •... -
Seite 7: Basic Control Parts
5. Basic Control Parts 5.1. Frontansicht • Scene Tasten: Drücken der Szene Tasten um bestimmte Scenes zu laden oder zu speichern • Chase Tasten: Diese Tasten sind für das Laden oder Speichern bestimmter Chases • Fixture Tasten: Um Fixtures zum Einstellen, Programmieren oder Speichern auszuwählen •... - Seite 8 Halten Sie diese Taste für 5 Sekunden gedrückt um zum Scene / Chase Mode Zugang zu erhalten. Drücken Sie diese Taste auch zum Aufnehmen von Szenen oder Chases • ESC Taste: Um Vorgänge zu beenden oder zu verlassen • UP / DOWN Taste: Um gewünschte Elemente oder Level während der Operation auszuwählen oder einzustellen •...
-
Seite 9: Rückansicht
5.2. Rückansicht • POWER ON / OFF: Um das Gerät an – und auszuschalten • DC INPUT: DC 9~15V, 600mA min. • AUDIO LINE INPUT: 0.1V~1Vp-p • DMX OUT: Um DMX Daten zu senden • MIDI IN: Um MIDI Daten zu empfangen •... -
Seite 10: Bedienungsanleitung
6. Bedienungsanleitung Bedienung der Fixtures 6.1. Steuerung der Fixture Kanäle durch den „Joystick“ • Dieses Gerät hat 8 Fixture Tasten um 1-8 Fixtures zu wählen • Jedes Fixture kann durch drücken der bestimmten Chase Taste ausgewählt werden. Die LED leuchtet wenn die Auswahl getroffen wurde. Durch erneutes drücken der Chase Taste wird das FIxture wieder ausgeschaltet. -
Seite 11: Programmieren Und Aufnehmen Einer Fixture Scene
6.2.1. Programmieren und Aufnehmen einer Fixture Scene (1) Halten Sie die RECORD Taste ca. 5 Sekunden gedrückt um den CHASE/SCENE MODE zu entern. Dann wählen Sie die Scene Page über die UP und DOWN Tasten (2) Wählen und drücken Sie eine Scene Taste, das LED beginnt schnell zu blinken. Das LCD Display zeigt folgendes an: EDIT SCENE X... -
Seite 12: Programmieren / Speichern Eines Fixture Chase
6.2.2. Programmieren / Speichern eines Fixture Chase (1) Halten Sie die RECORD Taste ca. 5 Sek. gedrückt um den CHASE/SCENE Mode zu entern. (2) Wählen und drücken Sie eine Chase Taste auf die gespeichert werden soll, das LED blinkt schnell auf. Das LCD Display zeigt folgendes an: EDIT CHASE X TL XX... -
Seite 13: Wählen / Abwählen Eines Fixture Chase
6.3.2. Wählen / Abwählen eines Fixture Chase • Wählen des Program Mode: Drücken Sie die „MIX/SEQUENCE“ Taste um den Program Mode zu wählen. Wenn das LED leuchtet befinden Sie sich im „MIX“ Mode, blinkt das LED sind Sie im „SEQUENCE Mode“. Die MIX/SEQUENCE Taste ist allerdings nutzlos wenn ein Programm abläuft. -
Seite 14: Löschen Eines Fixture Chase
6.4. Löschen eines Fixture Chase (1) Drücken Sie die RECORD Taste ca. 5 Sek. lang um den CHASE / SCENE Mode zu entern. (2) Wählen Sie den zu löschenden Fixture Chase aus, das entsprechende LED Blinkt schnell. Das Display zeigt folgendes an: EDIT CHASE X / TL XX ADD ESC STEP XX („TLXX“... -
Seite 15: Programmieren / Speichern Eines Par Chase
6.5.2. Programmieren / Speichern eines PAR Chase (1) Halten Sie die RECORD Taste ca. 5 Sek. gedrückt um den CHASE / SCENE Mode zu entern. (2) Wählen und drücken Sie eine Chase taste auf die gespeichert werden soll, das LED blinkt schnell. -
Seite 16: Wählen / Abwählen Eines Par Chase
6.6.2. Wählen / Abwählen eines PAR Chase (1) Wählen Sie den Chase Mode: Drücken Sie die ONE/MIX/SEQ Taste um den Chase Mode zu wählen. LED „OFF“ bedeutet „ONE“ Mode, „ON“ bedeutet „MIX“ Mode und blinkendes LED „SEQ“ Mode. -> Wird inaktiv wenn Programme ablaufen. -
Seite 17: Löschen Eines Par Chase
6.7. Löschen eines PAR Chase (1) Durch drücken des RECORD Key entern des CHASE / SCENE Modes (2) Wählen Sie den zu löschenden PAR Chase aus, das entsprechende LED blinkt schnell. Das Display zeigt folgendes an: EDIT CHASE X / TL XX ADD ESC STEP XX (3) Drücken Sie gleichzeitig die entsprechende CHASE und DEL Taste, der Chase wird in wenigen Sekunden gelöscht. -
Seite 18: Speichern Auf Der Cf Card
7.2. Speichern auf der CF CARD • Aktivieren Sie den Setting Mode und wählen Sie 1.CF CARD und drücken Sie die RECORD Taste, das Display zeigt folgendes an: 1. READ FROM CF 2. STORE TO CF • Dann drücken Sie „UP/DOWN“ um 2. STORE TO CF auszuwählen und drücken „RECORD“ für die weitere Bedienung •... -
Seite 19: Patch Channel
7.4. Patch Channel • Aktivieren Sie den Setting Mode um 2. ASSIGN CH auszuwählen und drücken Sie RECORD um den CHANNEL DISTRIBUTING Mode zu entern. Das Display zeigt folgendes an: CHANNEL 1 > OUT1 OK ESC SEL ADJ • Wählen Sie die Fixtures, die verteilt werden sollen •... -
Seite 20: Display Mode (100/255)
7.6. Display Mode (100/255) • Aktivieren Sie den Setting Mode und wählen 4.DISPLAY MODE, dann drücken Sie die RECORD Taste um zu entern. Das Display zeigt folgendes an: DISPLAY MODE: XXX OK ESC CHANGE • Wählen Sie Mode 100 oder Mode 255 per UP und DOWN Taste •... -
Seite 21: Zum Gebrauch Der Cf Card
• Schalten Sie das Gerät aus, wenn Sie die CF Card entfernen wollen • Diese CF Card (32Mb) kann nur im DC-136 verwendet werden, andernfalls kann es zu einem Datenverlust kommen • Die Ausgabe von DMX wird während dem lesen und speichern gestoppt •... -
Seite 22: Löschen Des Speichers
10. Löschen des Speichers Schalten Sie das Gerät aus, halten Sie die Chase Tasten 3,6 und die Fixture Tasten 2,7 gedrückt und schalten Sie das Gerät gleichzeitig ein. Auf diesem Display sehen Sie folgende Anzeige: CLEAR MEMORY NOW PLEASE WAIT … Innerhalb 5 Sekunden wird der Speicher gelöscht! 22 / 23... - Seite 23 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Ittersbach www.b-und-k.de 23 / 23...
