durch bevor Sie das Gerät in Betrieb nehmen.
Bei diesem Modell handelt es sich um einen vier Kanal Dimmer-Chaser mit 7 verschiedenen Modi,
42 Chaser- Programme, Speicher- Backup sowie Fadezeitkontrolle.
Technische Daten:
Versorgungsspannung ..................................................... DC 15V-20V/ 400mA min.
Audio Eingang ................................................................................. 100mV – 1Vpp
Abmessungen ......................................................................... . . 482,6x133x50,5 mm
Gewicht ......................................................................................................... 1,35 kg
Bedienung und Funktion

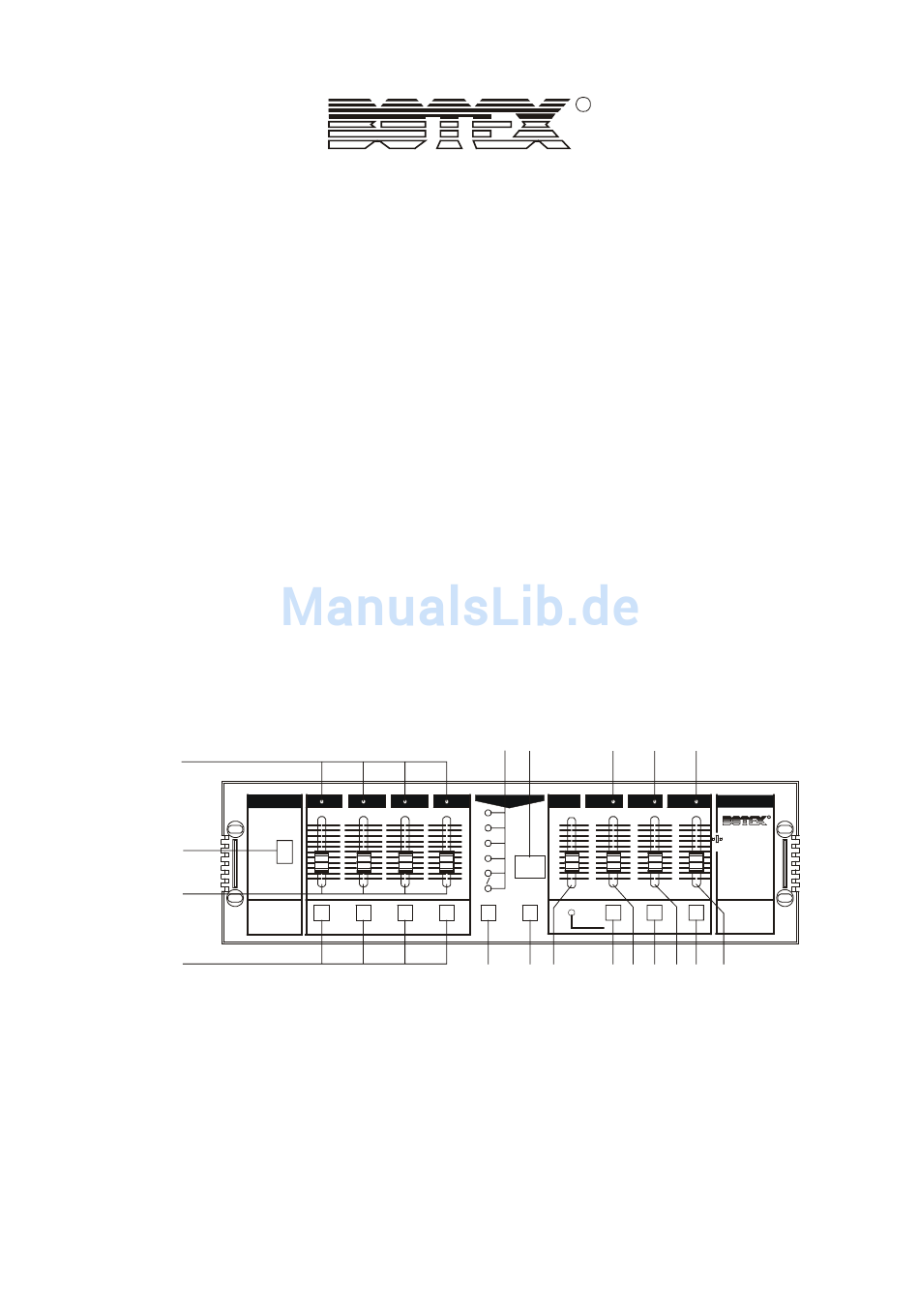

Frontplatte:
7
1
8
9
1. EIN/AUS- Schalter
2. SPEED- Anzeige: Zeigt die Geschwindigkeit des Chasers an.
3. AUDIO LEVEL- Kontrolle: Zeigt die Empfindlichkeit des AUDIO- Eingangs an.
4. MASTER DIMMER- Anzeige: Zeigt die MASTER- Helligkeit des Dimmers an.
5. PROGRAM- Anzeige: Zeigt die voreingestellten Parameter digital an.
6. PROGRAM- Anzeige: Zeigt über LED's den derzeit gewählten Programmodus an.
7. KANAL DIMMER- Anzeige: Zeigt den Dimmerzustand des jeweiligen Kanals an.
8. KANAL DIMMER- Kontrolle: Regelt den Dimmerzustand des jeweiligen Kanals.
Bedienungsanleitung
Einleitung: Bitte lesen Sie die Bedienungsanleitung sorgfältig
CH-1
CH-2
CH-3
10
10
POW ER
8
8
6
6
4
4
2
2
0
0
Flash
Flash
Flash
R
DC-4
6
5
CH-4
MODE
FADE TIME
DIM MER
Hold Dimmer
10S
10
10
10
8
8
8
8
Hold Sound
,
:Inte rnal MIC
(
6
6
6
6
:Audio line input
Prog Sound
4
4
4
4
Prog Speed
2
2
2
2
Stop
0
0
0
Auto
Auto
Sound
Speed
Program
Memory
Prog S elect
Flash
Mode Select
10
11 12
4
3
2
AUDIO
SPE ED
R
10
10
8
8
'&
6
6
MIC
#Ã8uhry
4
4
9HY
2
2
9v€€vt
0
0
8uh†r…
Stand- by
Full on
Tap sy nc
13 14 15 16 17 18
Werbung
Verwandte Anleitungen für Botex DC-4
Inhaltszusammenfassung für Botex DC-4
- Seite 1 DC-4 Bedienungsanleitung Einleitung: Bitte lesen Sie die Bedienungsanleitung sorgfältig durch bevor Sie das Gerät in Betrieb nehmen. Bei diesem Modell handelt es sich um einen vier Kanal Dimmer-Chaser mit 7 verschiedenen Modi, 42 Chaser- Programme, Speicher- Backup sowie Fadezeitkontrolle. Technische Daten: Versorgungsspannung .............
- Seite 2 KANAL FLASH- Taste: Flasht beim Drücken den Kanal auf 100%. 10. MODE WAHL- Taste: Wechselt zwischen den einzelnen Modi reih um. 11. PROGRAM WAHL- Taste: Wechselt zwischen den 42 eingebauten Programmen. 12 FADE TIME- Kontrolle: Regelt die verzögerte Zeit eines Programmes. Im Modus „Hold Sound“ nicht aktiv. 16.
- Seite 3 Hold Sound Musiksteuerung: Stellen Sie die Empfindlichkeit mit dem AUDIO LEVEL- Fader ein. Prog Sound Musikprogramme: Mit der PROG SELECT- Taste wählen Sie zwischen den 42 Programmen aus. Durch gleichzeitiges Drücken der PROG SELECT + MODE SELECT- Tasten drehen Sie die Chaserablaufrichtung um.
- Seite 4 4. FULL ON und FLASH: Drücken Sie FULL ON um alle Ausgänge auf 100% zu setzten. Benutzen Sie die FLASH- Tasten für jeden einzelnen Kanal. Diese beiden Funktionen sind in jedem Modus möglich. 5. STAND BY: Schalten Sie mit der STAND BY- Taste alle Ausgänge auf 0%. Erneutes Drücken wechselt in den normalen Zustand und die blinkenden LED´s gehen aus.
