BOTEX DMX OPERATOR
1
3

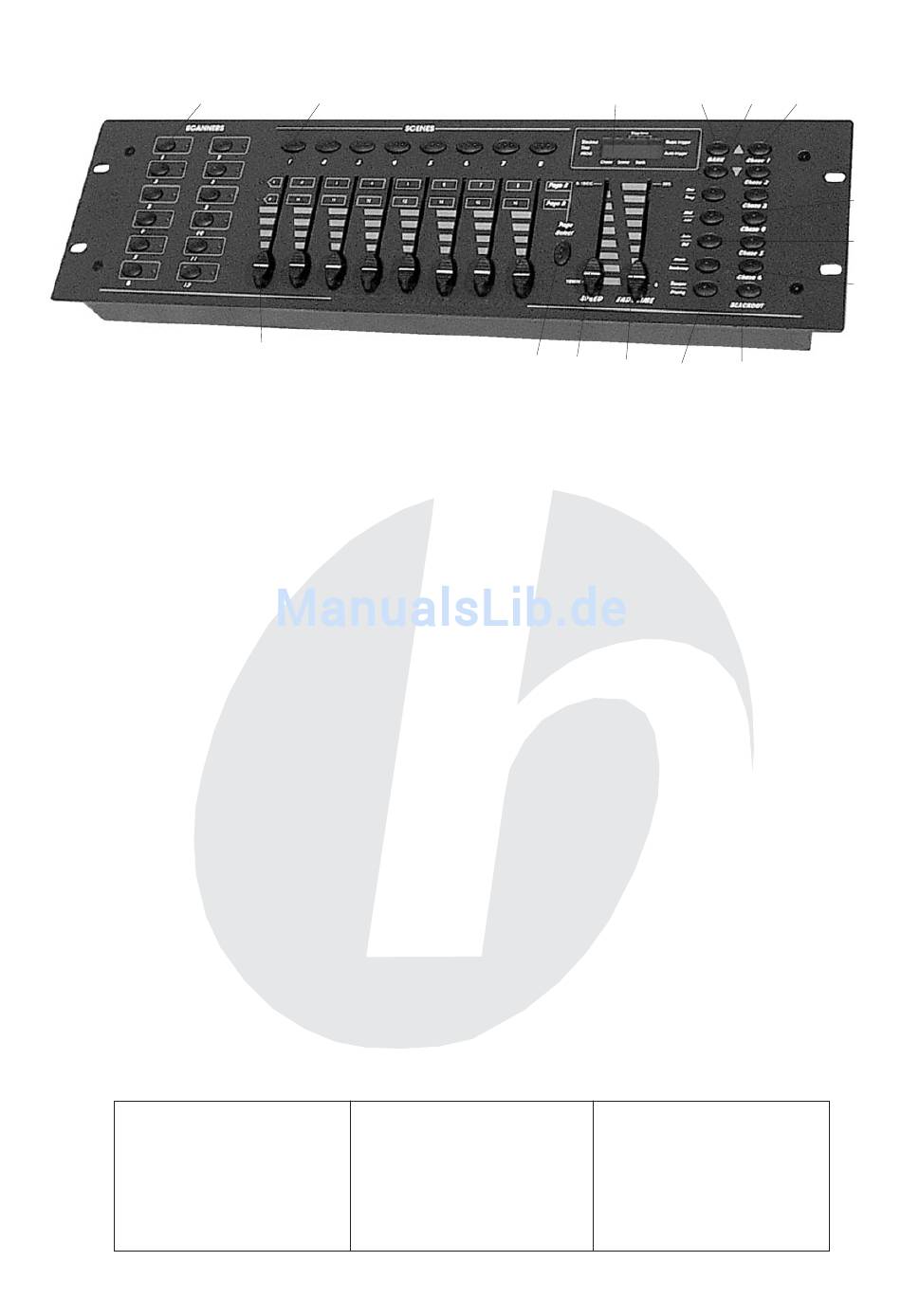

- 192 DMX Kanäle, fest zugeordnet an 12 Scannern.
- 30 Bänke, mit je 8 programmierbaren Scenen.
- 8 Fader für max. 16 DMX Kanäle pro Scanner (page select: Seite A + B).
- MIDI-Steuerung.
- Eingebautes Mikrofon für Light-to-Sound Steuerung.
- Auto Mode Ablauf mit SPEED und TAP-SYNC Steuerung.
- Blackout, Master manuell oder Remote Steuerung.
- 4 stelliges LCD Display.
- Chase-Programmierung und Ablauf manuell oder mit Remote Steuerung.
- Fade Time Regler.
- DMX Polaritäts-Schalter (3p.XLR).
- Stromanschluß:
- Abmessungen Frontplatte:
- Gewicht:
- Zugriff auf alle 192 DMX Kanäle in jeder Scene.
- Es können 8 Scenen auf jeder Bank programmiert werden, die als Chase
nach einander ablaufen können.
- Die 30 Bänke werden über die UP und DOWN Taste angewählt wobei nur
immer eine Bank einzeln angewählt werden kann.
- Die Ablaufgeschwindigkeit der Scenen kann über TAP-SYNC, SPEED oder
Musikgetaktet geregelt werden.
- 6 Chases mit 240 Scenen abrufbereit über 6 Knöpfe.
Scanner
Kanal
1
1-16
2
17-32
3
33-48
4
49-64
Bedienungsanleitung
2
Technische Daten
DC 9V - 12V, 300mA min.
482 x 132 x 73 mm.
2,5 Kg.
Algemeines
Adressieren der Scanner
Scanner
5
6
7
8
7
4
5
6
Kanal
Scanner
65- 80
9
81- 96
10
97-112
11
113-128
12
8
10
9
14
15
Kanal
129-144
145-160
161-176
177-192
Seiten 1
11
12
13
